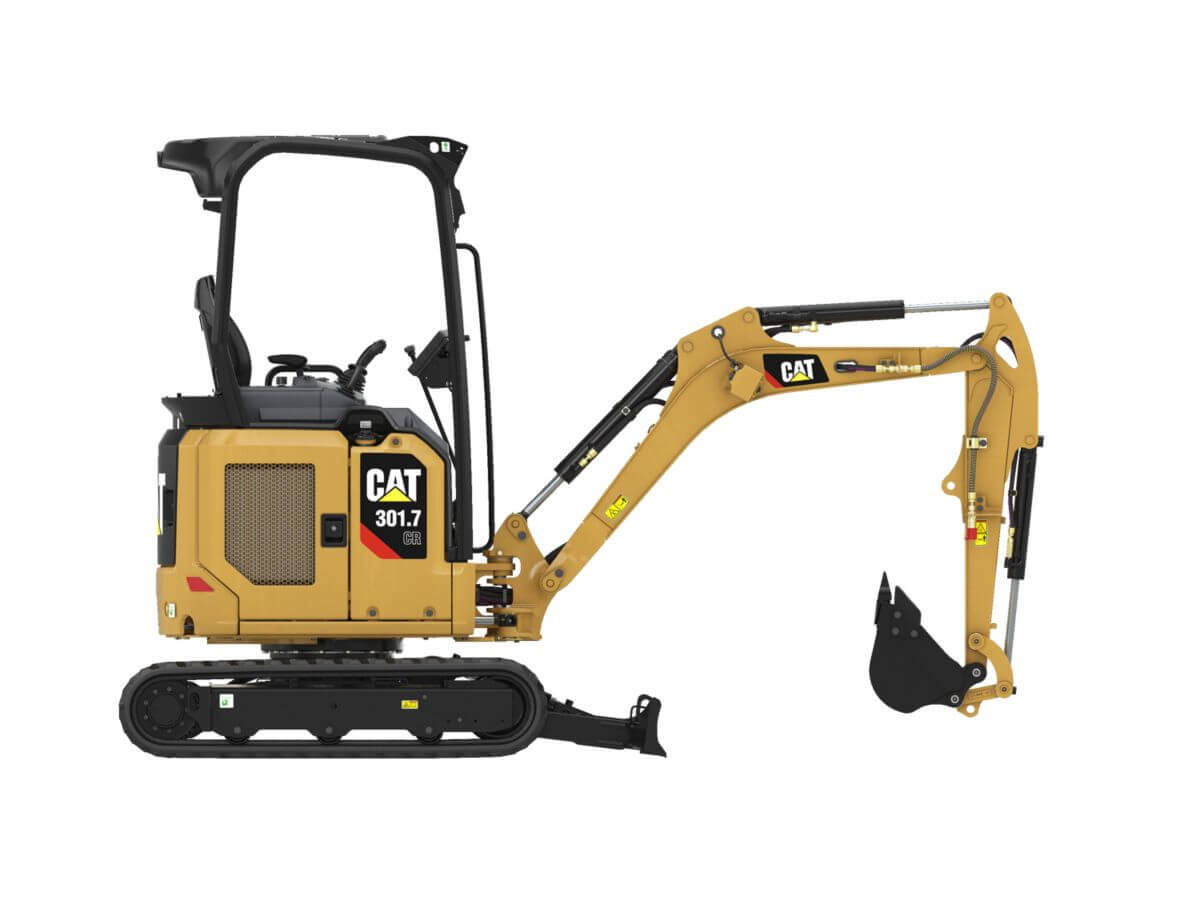

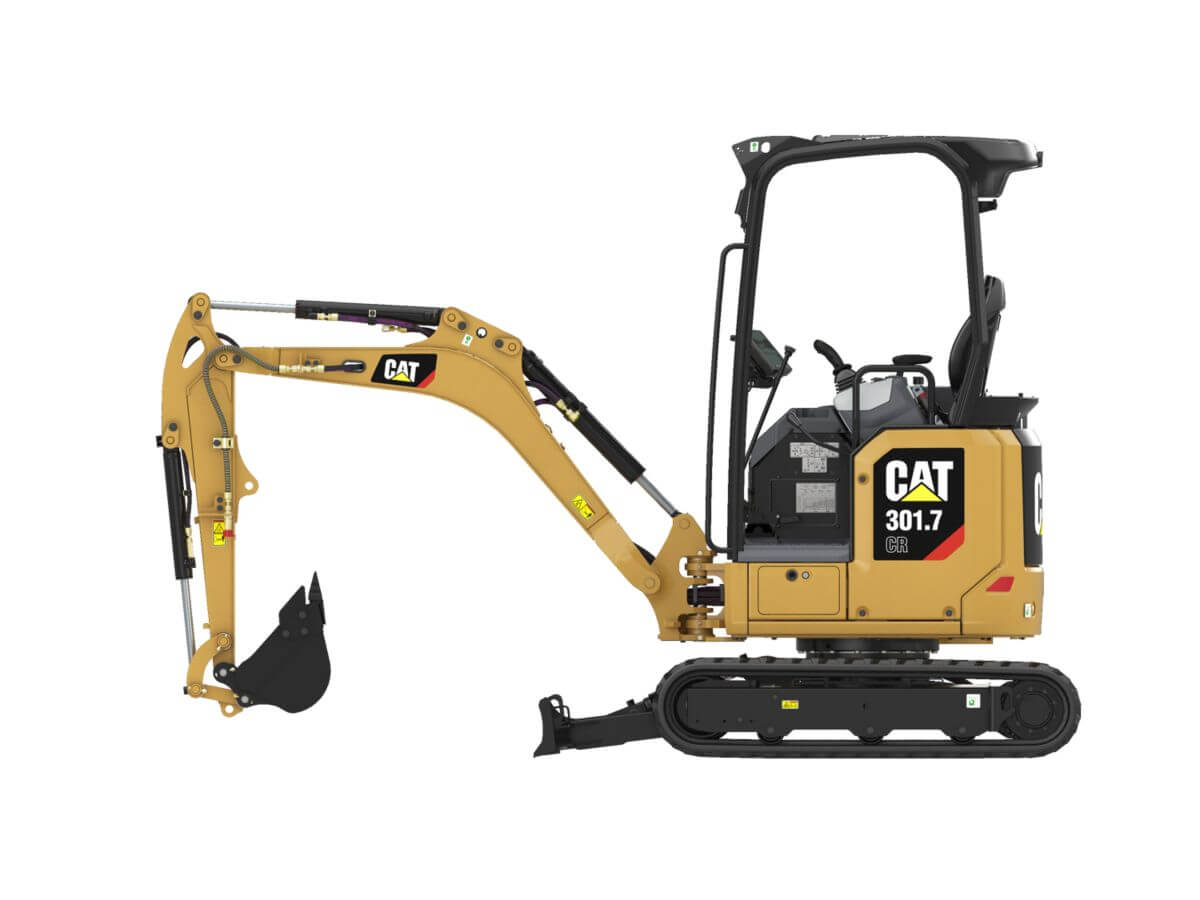

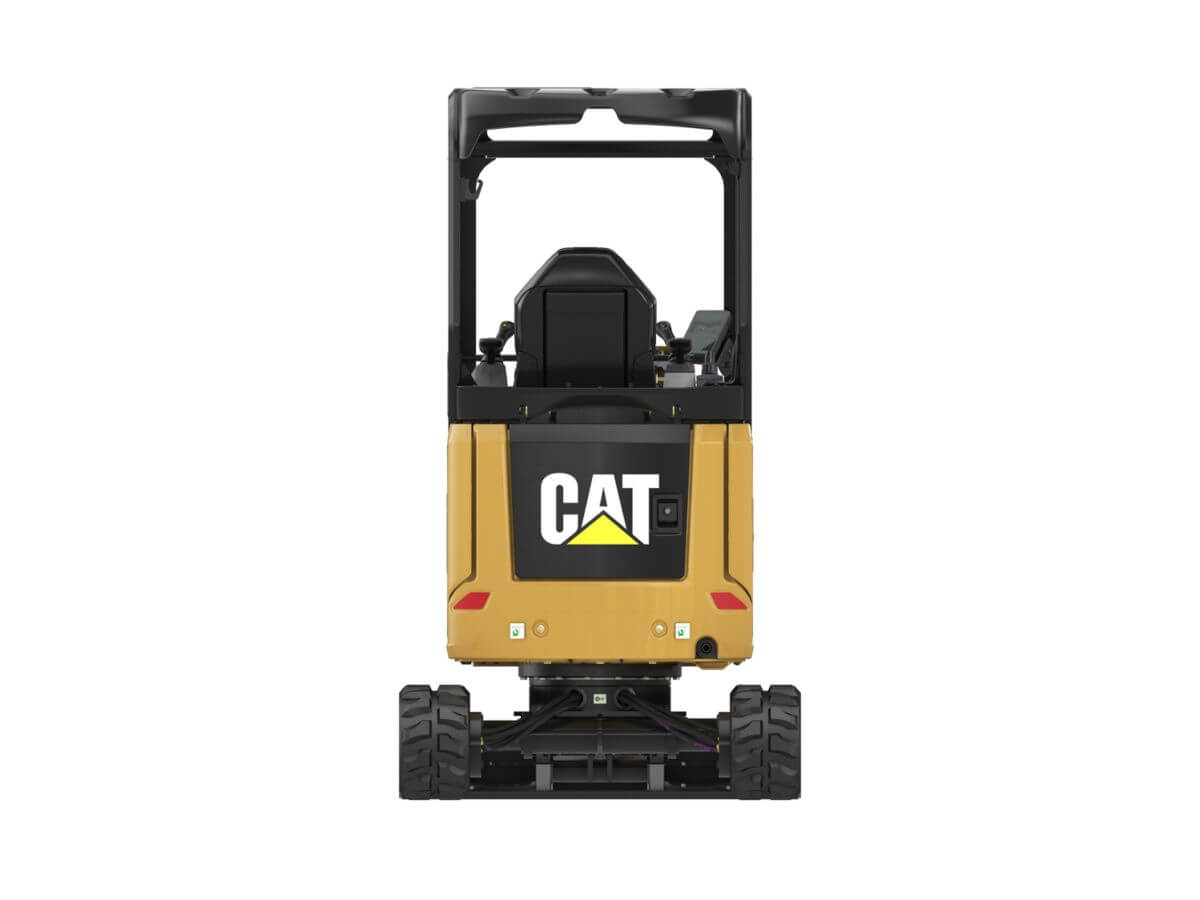

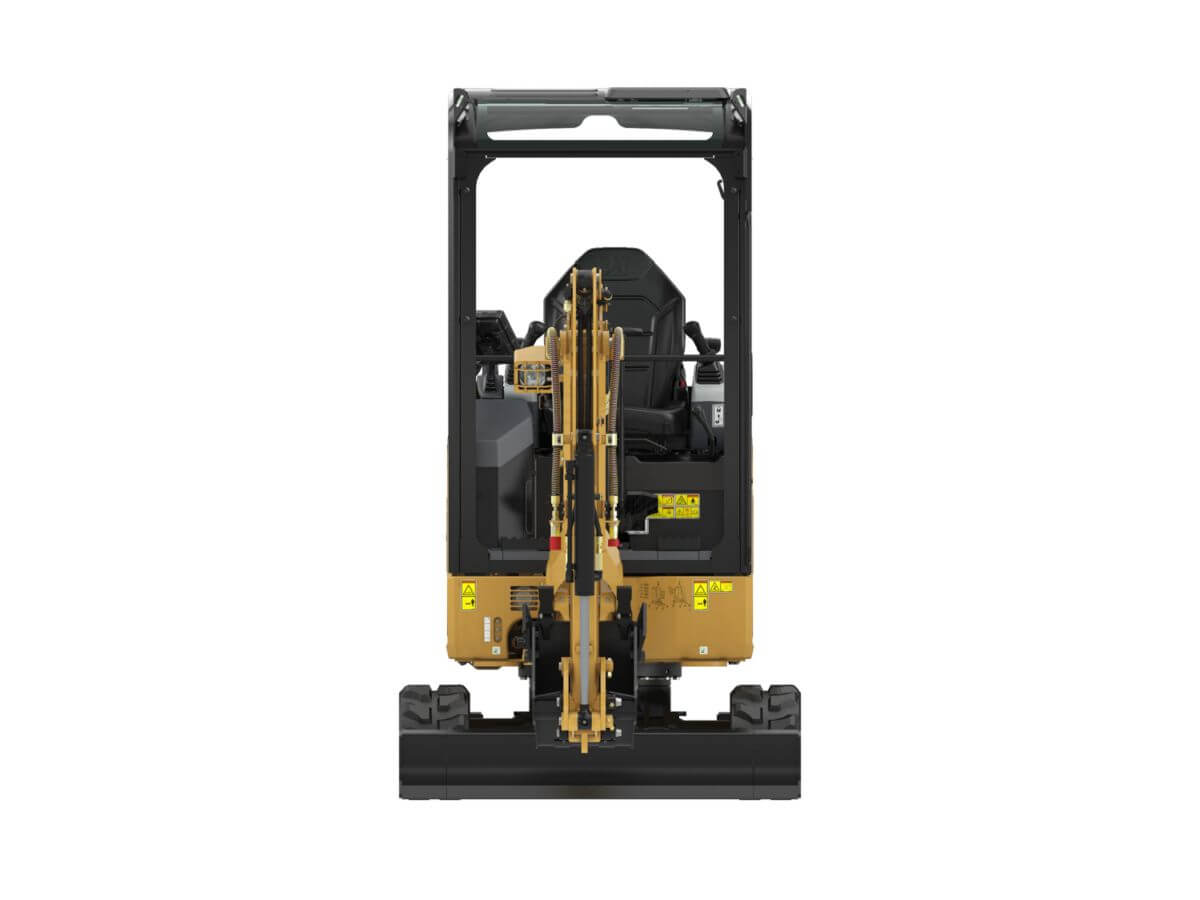

Cat 301.7 CR

Compacte graafmachines

Motortype - Cat® C1.1
Bedrijfsgewicht - 1.795 kg
Motorvermogen - 16,1 kW

Download brochure Vraag een offerte aan

Nieuwe generatie

Specificaties

Motor

Nettovermogen	15.7 kW
Motortype	C1.1
Emissies	Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en EU Stage V.
Boring	77 mm
Opmerking (2)	Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een af fabriek geïnstalleerde ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een minimale belasting is uitgerust.
Slag	81 mm
Nominaal nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269	14.3 kW
Brutovermogen - ISO 14396	16.1 kW
Cilinderinhoud	1.1 l
Opmerking	Het nettovermogen is getest volgens de normen ISO 9249:2007 en EEG 80/1269.
Opmerking (1)	Motorvermogen is getest volgens ISO 14396:2002.
Brutovermogen - SAE J1995:2014	16.1 kW
Nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269	15.7 kW

Gewichten

Bedrijfsgewicht

1915 kg

Afmetingen - lange stick

Graafdiepte	2540 mm
Zwenkstraal over achterkant	650 mm
Totale transporthoogte	2300 mm
Maximale bladhoogte	270 mm
Minimale bodemvrijheid onder onderwagen	140 mm
Totale lengte van onderwagen	1590 mm
Giekhoogte - transportstand	1040 mm
Maximale vrije storthoogte	2510 mm
Breedte van rupsband/rupsplaten	230 mm
Maximale graafhoogte	3490 mm
Spoorbreedte - uitgeschoven	1300 mm
Maximale reikwijdte - maaiveldhoogte	4060 mm
Zwenklager - hoogte	442 mm
Zwenken van giek - links	65 °
Lengte stick	1160 mm
Verticale wand	1890 mm
Rupsbreedte - ingeschoven	990 mm
Zwenken van giek - rechts	50 °
Opmerking	*Totale transportlengte is afhankelijk van stand van blad tijdens transport.
Maximale reikwijdte	4130 mm
Reikwijdte van ingeschoven giek	1620 mm
Totale transportlengte*	3590 mm
Maximale bladdiepte	265 mm

Blad

Hoogte	225 mm
Opmerking	*Uitgeschoven – 1300 mm (51")
Breedte*	990 mm

Hydraulisch systeem

Bedrijfsdruk - uitrusting	245 bar
Bedrijfsdruk - zwenken	147 bar
Graafkracht - stick - standaard	9.5 kN
Pompopbrengst bij 2400 tpm	66 l/min
Extra circuit - primair - druk	245 bar
Graafkracht - laadbak	16.2 kN
Extra circuit - secundair - druk	245 bar
Bedrijfsdruk - rijden	245 bar
Type	Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume
Extra circuit - secundair - opbrengst	14 l/min
Extra circuit - primair - opbrengst	33 l/min
Graafkracht - stick - lang	8.3 kN

Afmetingen - standaardstick

Breedte van rupsband/rupsplaten	230 mm
Totale transportlengte*	3620 mm
Spoorbreedte - uitgeschoven	1300 mm
Totale lengte van onderwagen	1590 mm
Maximale reikwijdte - maaiveldhoogte	3900 mm
Giekhoogte - transportstand	1090 mm
Zwenken van giek - links	65 °
Maximale reikwijdte	3970 mm
Maximale bladdiepte	265 mm
Graafdiepte	2350 mm
Maximale vrije storthoogte	2450 mm
Maximale bladhoogte	270 mm
Zwenkstraal over achterkant	650 mm
Reikwijdte van ingeschoven giek	1630 mm
Minimale bodemvrijheid onder onderwagen	140 mm
Totale transporthoogte	2300 mm
Zwenklager - hoogte	442 mm
Lengte stick	960 mm
Verticale wand	1800 mm
Zwenken van giek - rechts	50 °
Rupsbreedte - ingeschoven	990 mm
Maximale graafhoogte	3430 mm
Opmerking	*Totale transportlengte is afhankelijk van stand van blad tijdens transport.

Gewicht

Minimaal bedrijfsgewicht met overkapping*	1790 kg
Maximaal bedrijfsgewicht met overkapping**	1915 kg
Opmerking (2)	**Maximaal gewicht is inclusief stalen rupsen, machinist, uitschuifbare onderwagen en volle brandstoftank.
Opmerking (1)	*Minimaal gewicht is inclusief rubberen rupsen, machinist, uitschuifbare onderwagen en volle brandstoftank.
Opmerking (3)	***Gewicht CE-plaatje is gebaseerd op de meest voorkomende EU-configuratie. Inclusief machinist van 75 kg (165 lb) en volle brandstoftank en exclusief laadbak.
EU: gewicht CE-plaatje***	1890 kg

Rijsysteem

Maximale trekkracht - hoge snelheid	11.9 kN
Rijsnelheid - hoog	4.4 km/h
Bodemdruk - maximaal gewicht	30 kPa
Rijsnelheid - laag	2.9 km/h
Maximale trekkracht - lage snelheid	18.4 kN
Hellingvermogen - maximaal	30°
Bodemdruk - minimaal gewicht	27.9 kPa

Mogelijkheden voor onderhoudsvulling

Motorolie	4.4 l
Brandstoftank	22 l
Hydraulisch systeem	26 l

Vulhoeveelheden

Hydrauliekolietank	18 l
Koelsysteem	3.9 l

Geluid

Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008)	93 dB(A)
Opmerking	Richtlijn Europese Unie "2000/14/EG"

Gewichtstoename t.o.v. minimale configuratie

Stalen rupsen	50 kg
Lange stick	10 kg
Uitschuifbare onderwagen	Standaard
Zwaar contragewicht	67 kg

Zwenksysteem

Zwenksnelheid van machine

9.8 r/min

Certificering - overkapping

ROPS-constructie (bescherming bij omkantelen)	ISO 12117-2:2008
Bovenste afscherming	ISO 10262:1998 Niveau I
TOPS-constructie (kantelbeveiligingsconstructie)	ISO 12117:1997

Kenmerken

DE HELE DAG COMFORTABEL

Verstelbare polssteunen en een geveerde stoel zorgen dat u de hele dag comfortabel kunt werken.

EENVOUDIG TE BEDIENEN

De bedieningselementen zijn gebruiksvriendelijk en via de intuïtieve lcd-monitor van de nieuwe generatie kunt u de machinegegevens eenvoudig aflezen.

RIJMODUS MET JOYSTICKBESTURING

Over het werkterrein rijden is nog gemakkelijker met de joystickbesturingsoptie van Cat. Schakel eenvoudig om van traditionele rijhendels en -pedalen naar joysticks met een druk op een knop. Geniet van minder inspanning en betere controle!

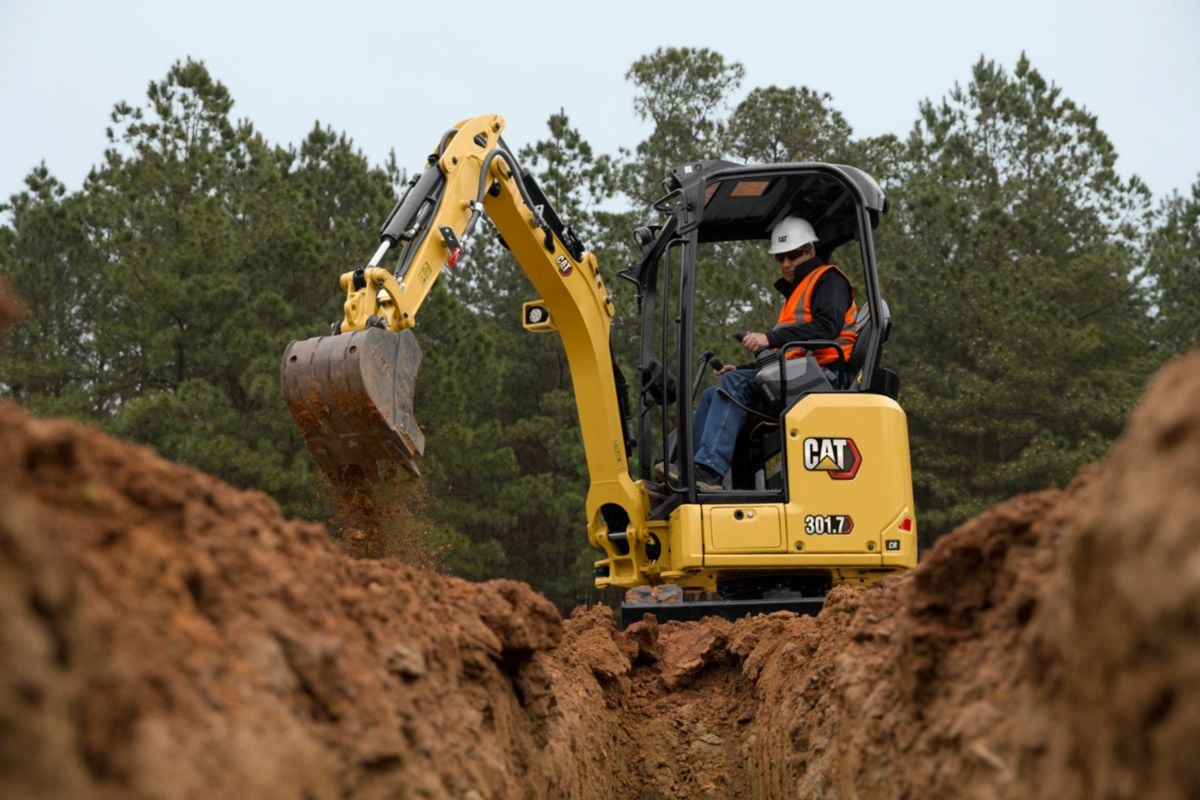

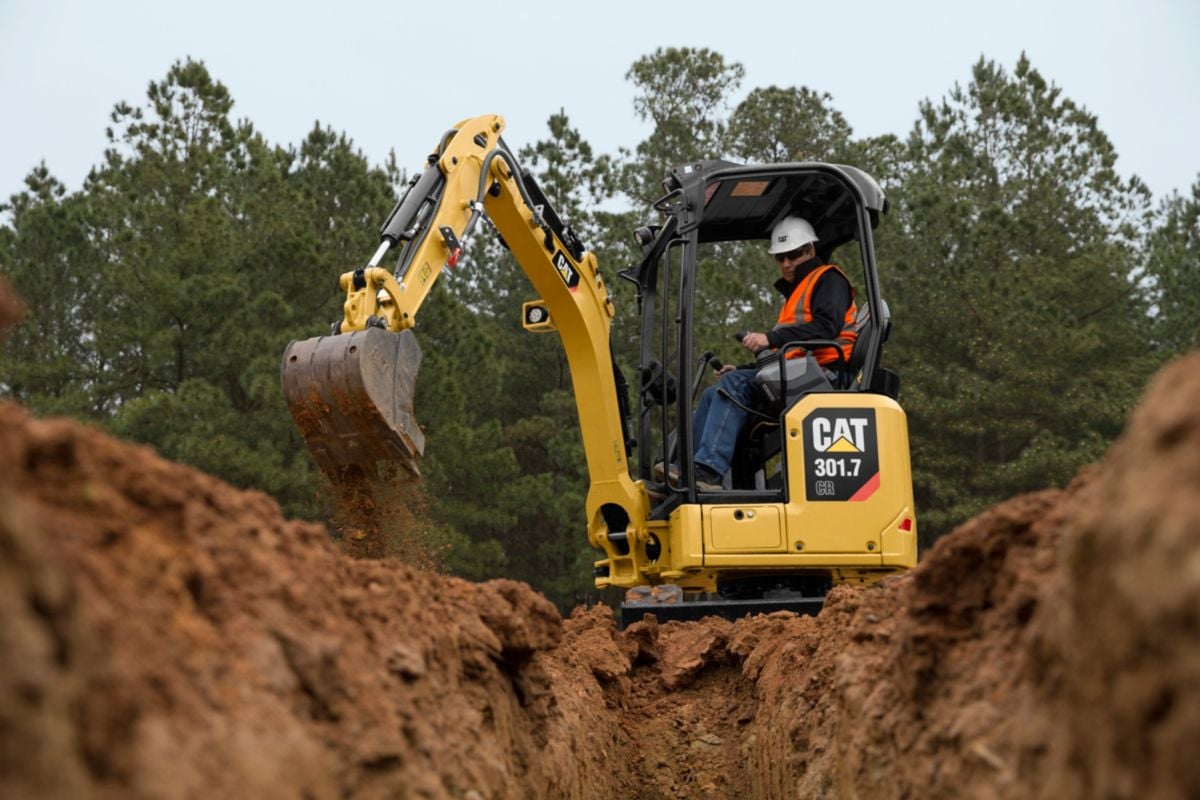

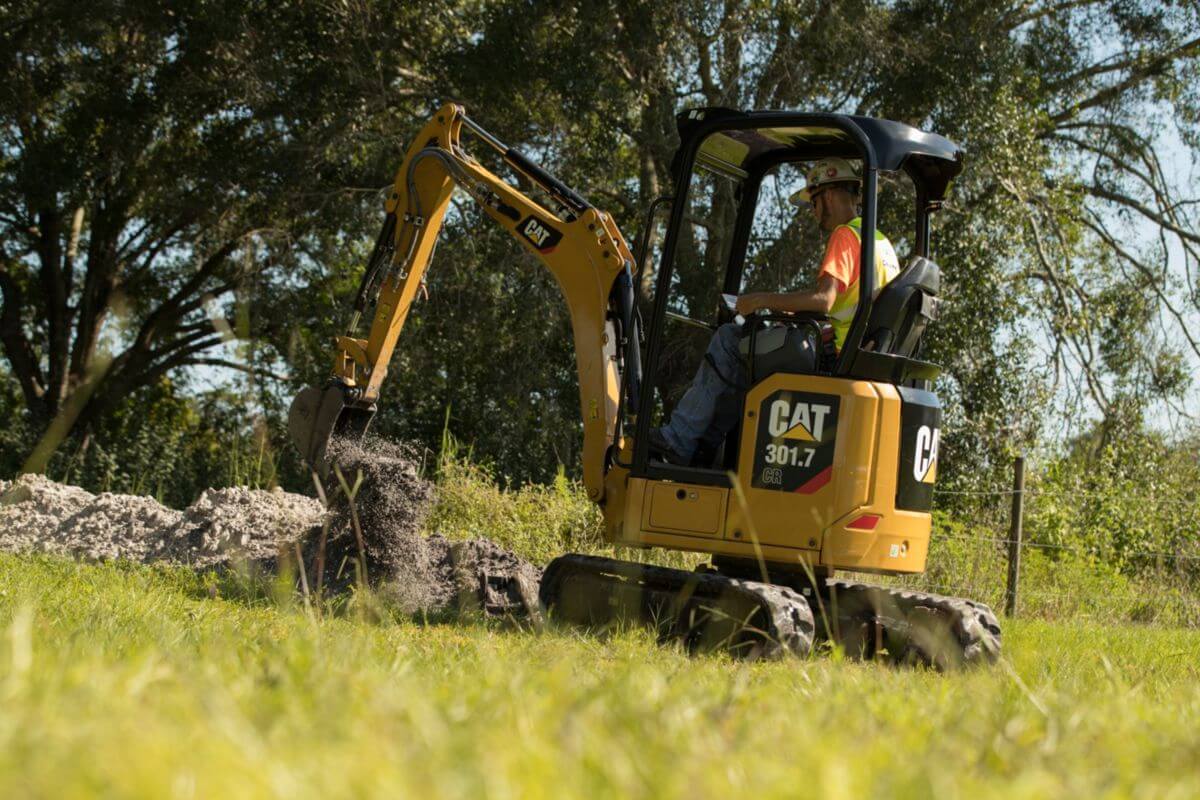

GROOTSE PRESTATIES IN EEN COMPACT ONTWERP

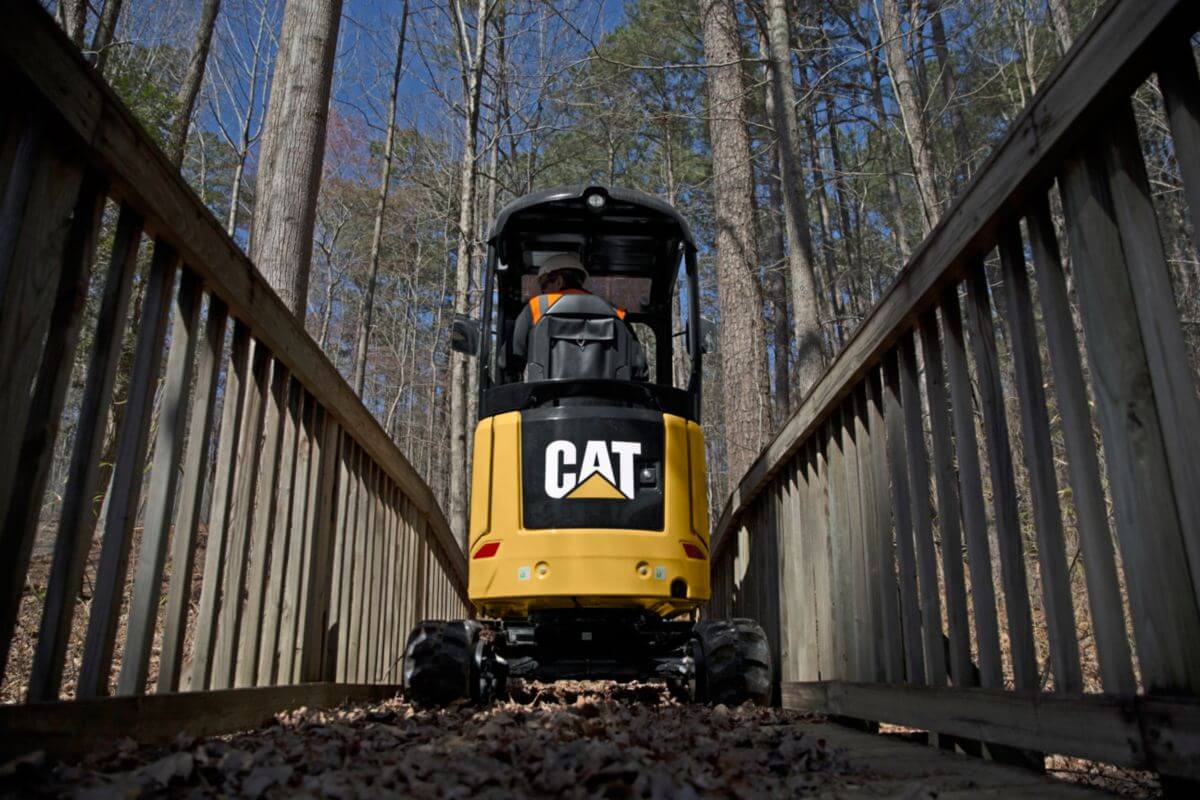

Dankzij het grote hefvermogen en de goede graafprestaties kunt u de klus sneller uitvoeren. Het ontwerp met een compacte draaicirkel en intrekbaar onderstel biedt u toegang tot en laat u werken in de meest krappe ruimtes. Met graven-naar-blad en de zweeffunctie van de dozer kunt u gemakkelijk opruimen.

VEILIGHEID OP HET WERKTERREIN

Uw veiligheid is onze hoogste prioriteit. De Cat minigraafmachine is zodanig ontworpen dat u veilig bent op het werkterrein. Instapverlichting, werklampen en een fluorescerende oprolbare veiligheidsgordel zijn slechts enkele van de ingebouwde veiligheidsvoorzieningen van de machine.

EENVOUDIG ONDERHOUD VOOR MINDER STILSTAND

De Cat minigraafmachine is snel en eenvoudig te onderhouden. Routine-onderhoudspunten zijn gemakkelijk te bereiken op maaiveldhoogte via de zijportieren. Met de unieke kantelbare overkapping kunt u extra onderhoudsgebieden bereiken wanneer dat nodig is.

LAGERE BEDRIJFSKOSTEN

De Catminigraafmachine werd ontworpen om uw bedrijfskosten te verlagen en is uitgerust met functies zoals automatische stationair-uitschakeling, automatische motoruitschakeling en efficiënte hydrauliek met een pomp met variabel slagvolume.

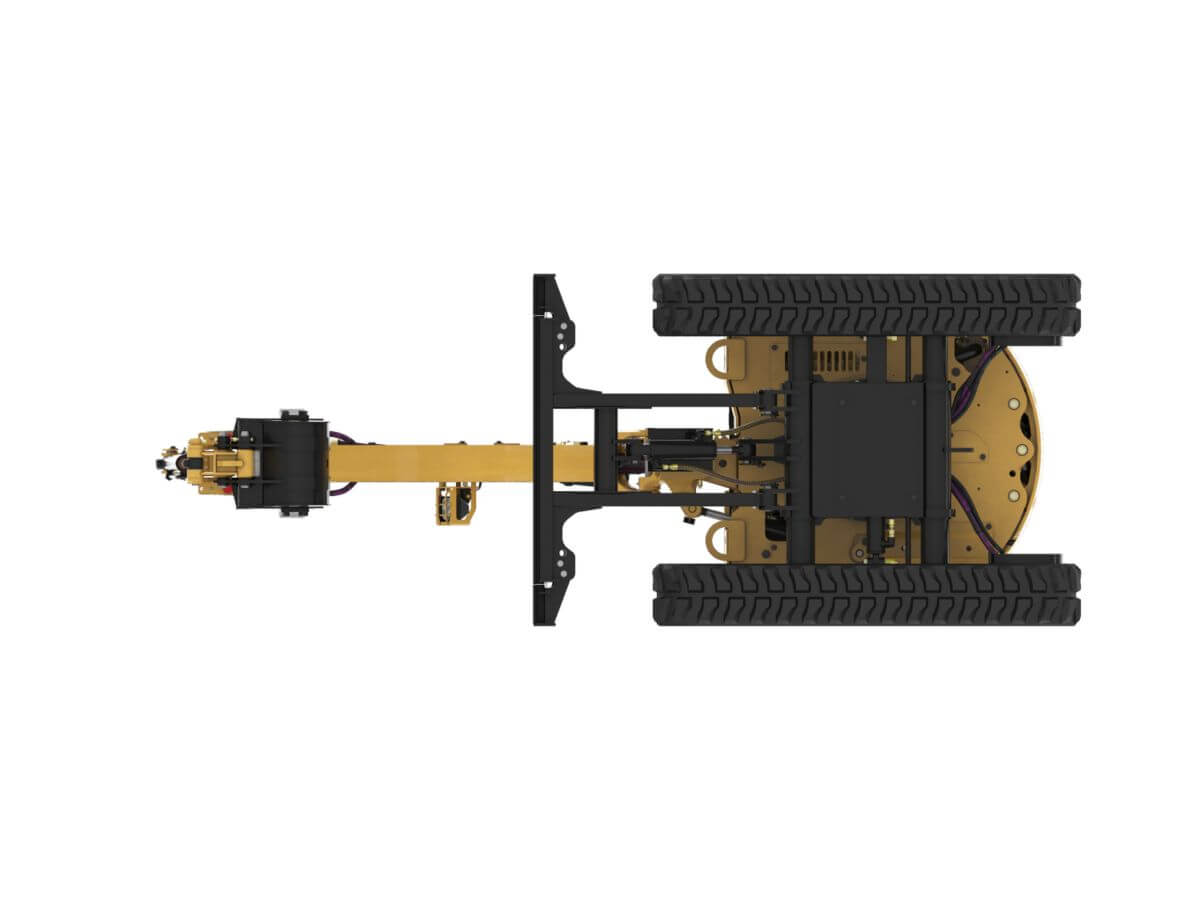

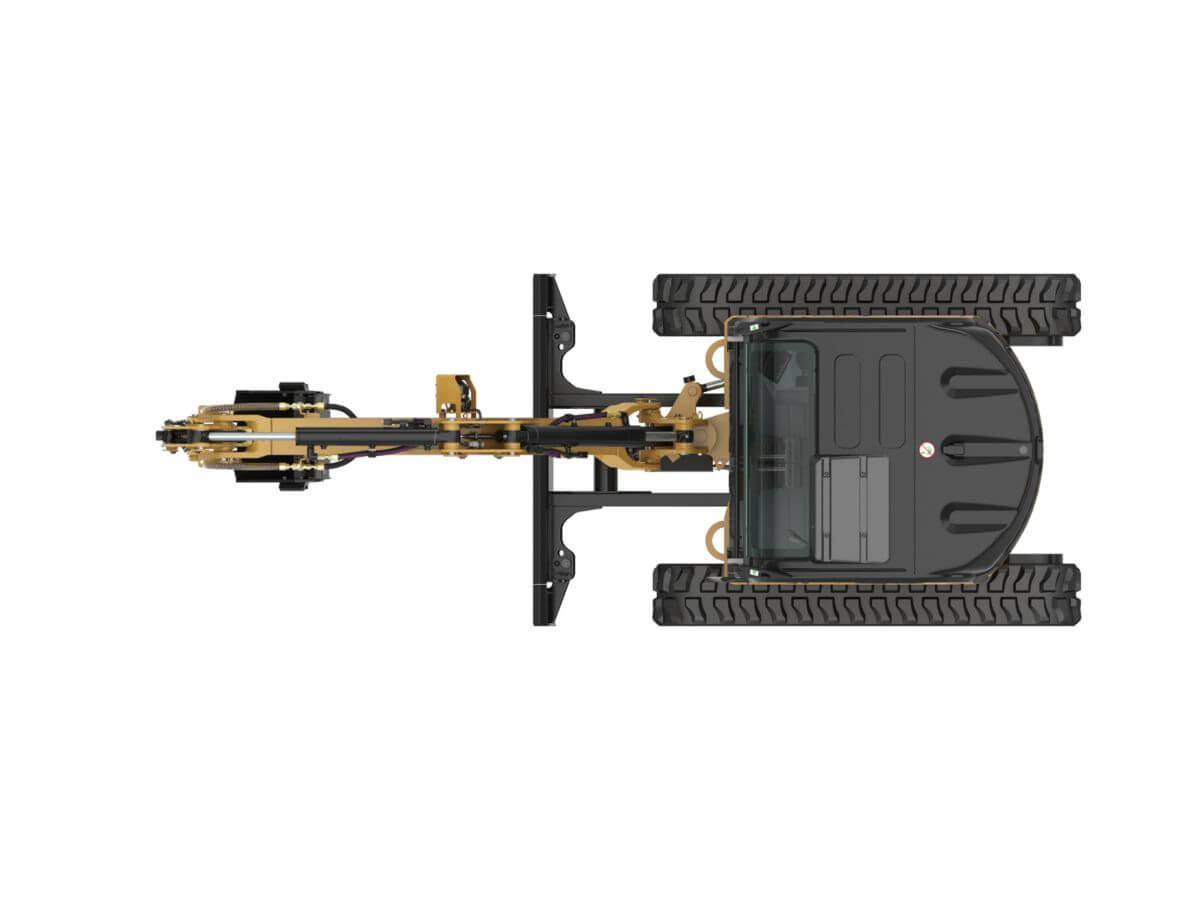

Bekijk dit product in 360°
