Cat 320 Z-line

Middelgrote graafmachines

  • Motortype - DC permanent magneet
  • Bedrijsfgewicht - 23.000 kg
  • Motorvermogen - 120 kW
Rental available
Electrisch

Over de Cat 320 Z-line



De Cat 320 Z-line electrische hydraulische graafmachine levert maximale prestaties met nul uitstoot. De Cat® graafmachine 320 levert premium prestaties met gebruiksvriendelijke technologieën zoals Cat GRADE met 2D, Grade Assist en Payload. Al deze kenmerken worden af fabriek als standaarduitrusting geleverd en verhogen de efficiëntie van uw machinist met wel 45 %. Deze functies worden gecombineerd met een nieuwe cabine, langere onderhoudsintervallen die uw onderhoudskosten tot 15% verlagen. Zo zijn de kosten per productie-eenheid bijzonder laag en is deze graafmachine ideaal voor uw middelzware tot zware toepassingen.

Specificaties

Motor
Vermogen
DCDC omvormer
Hoogspannings accu
Samenstelling
Capaciteit
Ingebouwde lader (standaard)
Ingebouwde lader (optioneel)
Laadtijd (40,5 kW) 5-95%
Laadtijd (60,5 kW) 5-95%
Max. CCS lader
Laadtijd 10-80%
*
**
Gebruiksduur op acculading
Bij zware toepassingen
Bij lichte toepassingen
Gebruiksduur indien continue aangesloten op spanningsnet
Werkbereik
Graafkracht van bak (ISO) 10.1 ft
Graafkracht van stick (SAE) 12 ft
Maximale graafdiepte 22 ft
Maximale graafdiepte voor vlakke bodem van 2440 mm (8'0") 21.5 ft
Maximale graafdiepte, verticale wand 17 ft
Maximale graafhoogte 30.7 ft
Maximale laadhoogte 21.3 ft
Maximale reikwijdte - maaiveldhoogte 32.3 ft
Minimale laadhoogte 7.1 ft
Gewichten
Bedrijfsgewicht 48.3 lb
Inhouden
Koelsysteem 6.6 US-Gall.
Motorolie 4 US-Gall.
Eindaandrijving - per stuk 1.3 US-Gall.
Hydraulisch systeem - inclusief tank 61.8 US-Gall.
Hydrauliekolietank 30.4 US-Gall.
DEF-tank 10.3 US-Gall.
Zwenkaandrijving - per stuk 1.3 US-Gall.
Zwenken
Maximaal zwenkkoppel 54.44 FT-lbf
Zwenksnelheid 11.25 tpm
Aandrijving
Maximale trekkracht 46.311 lbf
Maximale rijsnelheid 3.5 mile/h
Hydraulisch systeem
Hoofdsysteem - maximale opbrengst - totaal 113 US-Gall/min.
Maximale druk - Rijden 4974 psi
Maximale druk - Uitrusting - Normaal 5075 psi
Maximale druk - Zwenken 3886 psi
Afmetingen
Rupslengte 12 ft
Spoorbreedte 7.8 ft
Transportbreedte - rupsplaten van 600 mm (24") 9.8 ft
Transportbreedte - rupsplaten van 790 mm (31") 10.4 ft
Transporthoogte 9.7 ft
Transportlengte 31.3 ft
Vrije ruimte onder contragewicht 3.4 ft
Lange giek

Kenmerken

OPLADEN

Voor het opladen van de Z-line modellen zijn verschillende mogelijkheden beschikbaar, zodat je altijd flexibel bent in de laadmogelijkheden. De ingebouwde lader wordt standaard meegeleverd en vereist een 400Vac (230Vac is onvoldoende) aansluiting. Optioneel kan ook gekozen worden voor een externe CCS2 snellader die tegenwoordig kan oplopen tot 350kW met 1000Vdc.



Opladen via ingebouwde lader.

Aan de rechterzijde van de machine bevindt zich de laadaansluiting die met behulp van een marechal connecter wordt verbonden met de laadkabel en kan worden aangesloten op het reguliere spanningsnet (400Vac). (IEC60309)



Opladen via CCS2

Een externe snellader kan ook worden gebruikt om de accu’s te laden. Dit dient een CCS2-lader te zijn die hoogspanningsaccu’s ondersteunt. Er wordt vaak gekozen voor deze laadoplossing om in een zo kort mogelijke oplaadtijd de gebruiksduur te verlengen. Bij het laden via CCS2 is dit vaak om de gebruiksduur in de kortst mogelijke oplaadtijd te verlengen bijvoorbeeld tijdens een lunchpauze. Het doel van snelladen is zelden of nooit om de accu’s tot 100% op te laden. Het ideale bereik voor snelladen ligt tussen de 10-80%.

Groot prestatievermogen

  • Verhoog de efficiëntie van de machinist met maar liefst 45% met een keur aan Cat Connect-technologieën die de vermoeidheid bij de machinist verminderen en uw bedrijfskosten verlagen, met minder dagelijks onderhoud.
  •
  • Stem de graafmachine af op het werk met de vermogensmodi, inclusief de nieuwe Smart-modus die het motor- en hydraulische vermogen automatisch aanpast aan uw graafomstandigheden.
  •
  • Het geavanceerde hydraulisch systeem zorgt voor de optimale balans van vermogen en efficiëntie, en biedt u tegelijkertijd de controle die u nodig hebt om nauwkeurig te graven.
  •
  • Extra hydraulische opties geven u de veelzijdigheid om een keur aan Cat hulpstukken te gebruiken.
  • Zorg ervoor dat de temperatuur uw werk niet hindert. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en koudestartvermogen tot -18 °C (0 °F). Een optioneel pakket voor koud starten tot -32 °C (-25 °F) is verkrijgbaar.

Verhoog de efficiëntie en productiviteit met geïntegreerde Cat Connect

  • Verhoog de productiviteit met wel 45% ten opzichte van traditioneel nivelleren met het standaard Cat GRADE-systeem met 2D. - inclusief alleen indicatie en lasersysteem.
    • Graaf met real-time begeleiding voor diepte, helling en horizontale afstand tot het juiste niveau.
    • Het 2D-systeem kan worden opgewaardeerd naar Cat GRADE 2D advanced of 3D.
  • Standaard Grade Assist:
    • Blijf op het juiste niveau - eenvoudig en moeiteloos - door te graven met één hendel.
    • Stel de gewenste bakhoek in en gebruik Bucket Assist om deze hoek automatisch te behouden op hellingen, tijdens nivellering, precisieafwerking en het graven van sleuven, zodat u eenvoudig, nauwkeurig en snel kunt werken.
    • Houd de rupsen op het maaiveld tijdens het heffen en bij zwaar graafwerk met Boom Assist.
    • Stop het zwenken van de graafmachine automatisch bij door de machinist ingestelde punten tijdens het laden van trucks en het graven van sleuven met Swing Assist. Zo werkt u met minder inspanning en verbruikt u minder brandstof.
  • Standaard Cat PAYLOAD weegsysteem aan boord:
    • Bereik nauwkeurige laaddoelen en laad efficiënter door ladingen tijdens het werk te wegen en uw laadvermogen in real-time te schatten zonder te zwenken.
    • Houd uw dagelijkse productiviteit bij met truckdoelgewichten en aantal ladingen/cycli.
    • Kalibratie kan worden uitgevoerd in slechts enkele minuten.
    • Combineer Payload met VisionLink® en beheer uw productiedoelen op afstand.
  • Upgrade naar het optionele Cat GRADE-systeem met advanced 2D :
    • Maak en bewerk niveau-ontwerpen eenvoudig op een tweede monitor van 10" (254 mm) met aanraakscherm en hoge resolutie.
  • Upgrade naar het optionele Cat GRADE-systeem met 3D:
    • Maak en bewerk ontwerpen met gemak en bekijk het volledige bewegingsbereik van de graafarm op een tweede monitor van 10" (254 mm) met aanraakscherm en hoge resolutie.
    • Bekijk de exacte positie van de graafmachine ten opzichte van GPS- en GLONASS-systemen.
    • De machine compenseert automatisch het kantelen en rollen van de graafmachine op hellende oppervlakken.
  • Standaard Product Link™ geeft informatie over locatie, bedrijfsuren, brandstofverbruik, productiviteit, stilstandtijd, diagnosecodes en andere machinegegevens op verzoek weer via de online VisionLink®-interface, om u te helpen de efficiëntie op het werkterrein te verbeteren met lagere bedrijfskosten.

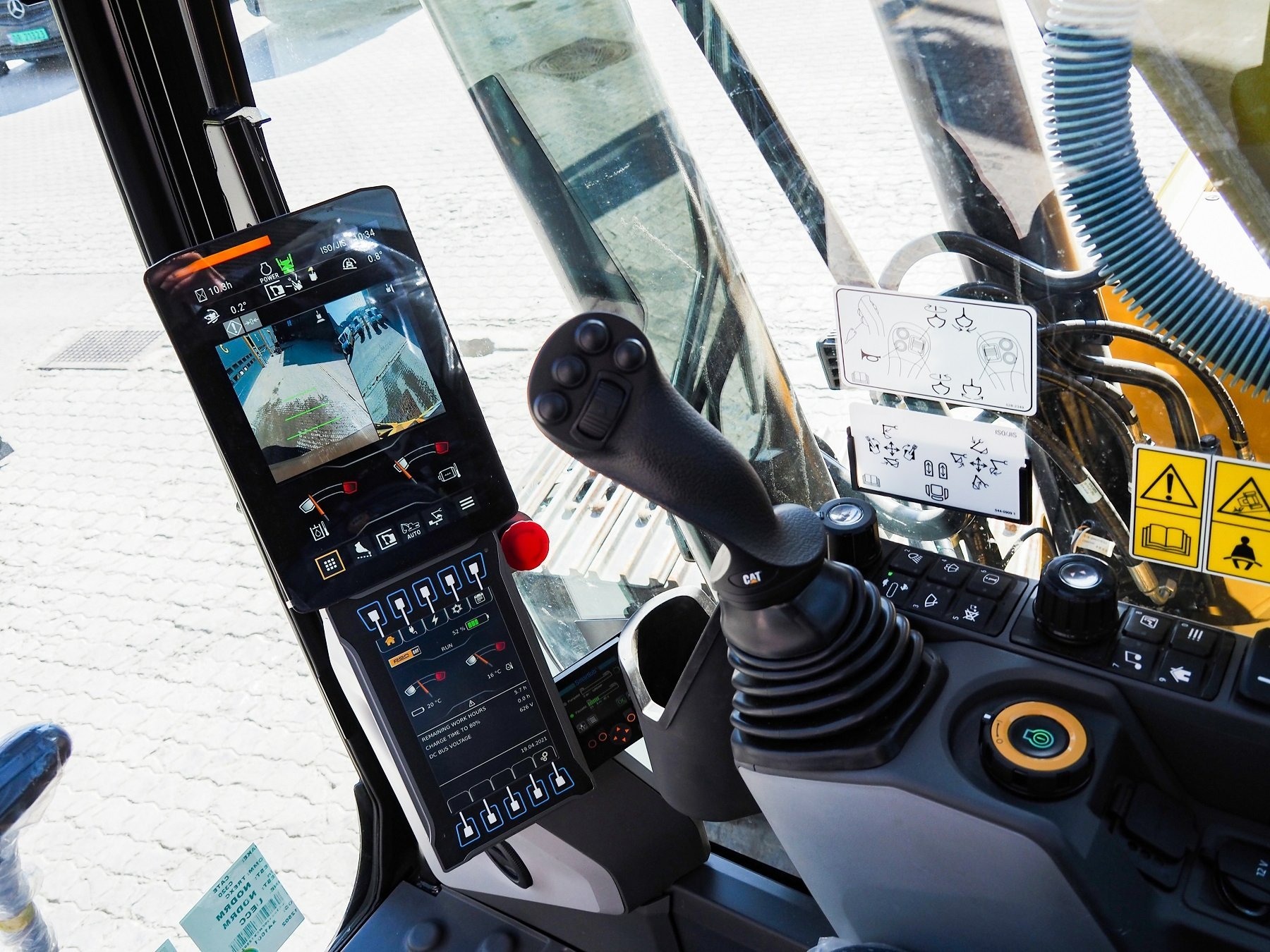

Werk comfortabel in de compleet nieuwe cabine

  •    Met de cabine-opties kiest u zelf het comfort dat u nodig hebt.
  •    Profiteer van de brede tussenruimte tussen consoles voor een ruimere comfortabele omgeving.
  •    Neem plaats in de nieuwe, brede stoelen die verstelbaar  is voor machinisten van alle maten (optionele verwarming en verwarming/koeling zijn optioneel beschikbaar).
  •    Bedien de graafmachine comfortabel met gemakkelijk te bereiken bedieningselementen vóór u.
  •    Standaard automatische klimaatregeling zorgt voor de juiste temperatuur gedurende uw hele werkdag.
  •    Verbeterde viscosedempers verminderen het trillen van de cabine met wel 50% vergeleken met onze vorige graafmachines.
  •    Berg uw gereedschap op in de talrijke opbergruimten van de cabine, achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, documenthouder, fleshouder en kledinghaak zijn inbegrepen.



    De standaardradio is uitgerust met DAB+, USB-poorten en ondersteunt Bluetooth®-technologie, zodat u uw apparaat kunt aansluiten om handsfree te bellen.

Gebouwd voor een lange levensduur

  • Bescherm hydraulische componenten bij koud weer. De automatische voorverwarmingsfunctie warmt de hydrauliekolie sneller op bij lagere temperaturen.
  • Het brandstofsysteem wordt beschermd tegen verontreiniging van brandstof door drie niveaus van filtratie.
  • Beplating  beschermend de motor en hydraulische componenten tegen beschadiging bij het zwenken en rijden.
  • De hydrauliekolietank heeft een nieuw ovaal ontwerp om schuimvorming tegen te gaan.
  • Het sterke X-vormige onderframe draagt de belasting van de bovenwagen van de graafmachine over op de rupsen.
  • De hydraulische leidingen van de rijmotoren zijn in het frame aangebracht, zodat ze beschermd zijn tegen beschadiging.
  • Het hellende rollenwagenontwerp voorkomt dat modder en rommel zich ophopen en de rupsen beschadigen.
  • De vetgesmeerde rupsen hebben vet dat tussen de pen en bus is afgedicht om te voorkomen dat er vuil binnendringt en daardoor de levensduur afneemt.
  • De looprollen zijn reviseerbaar en afgedicht om te voorkomen dat vuil en rommel slijtage van inwendige componenten veroorzaken.
  • Een aanboutbare beschermplaat voor de rupsgeleider helpt de uitlijning van de rups tijdens het rijden of werken op hellingen te handhaven.

Eenvoudig te bedienen

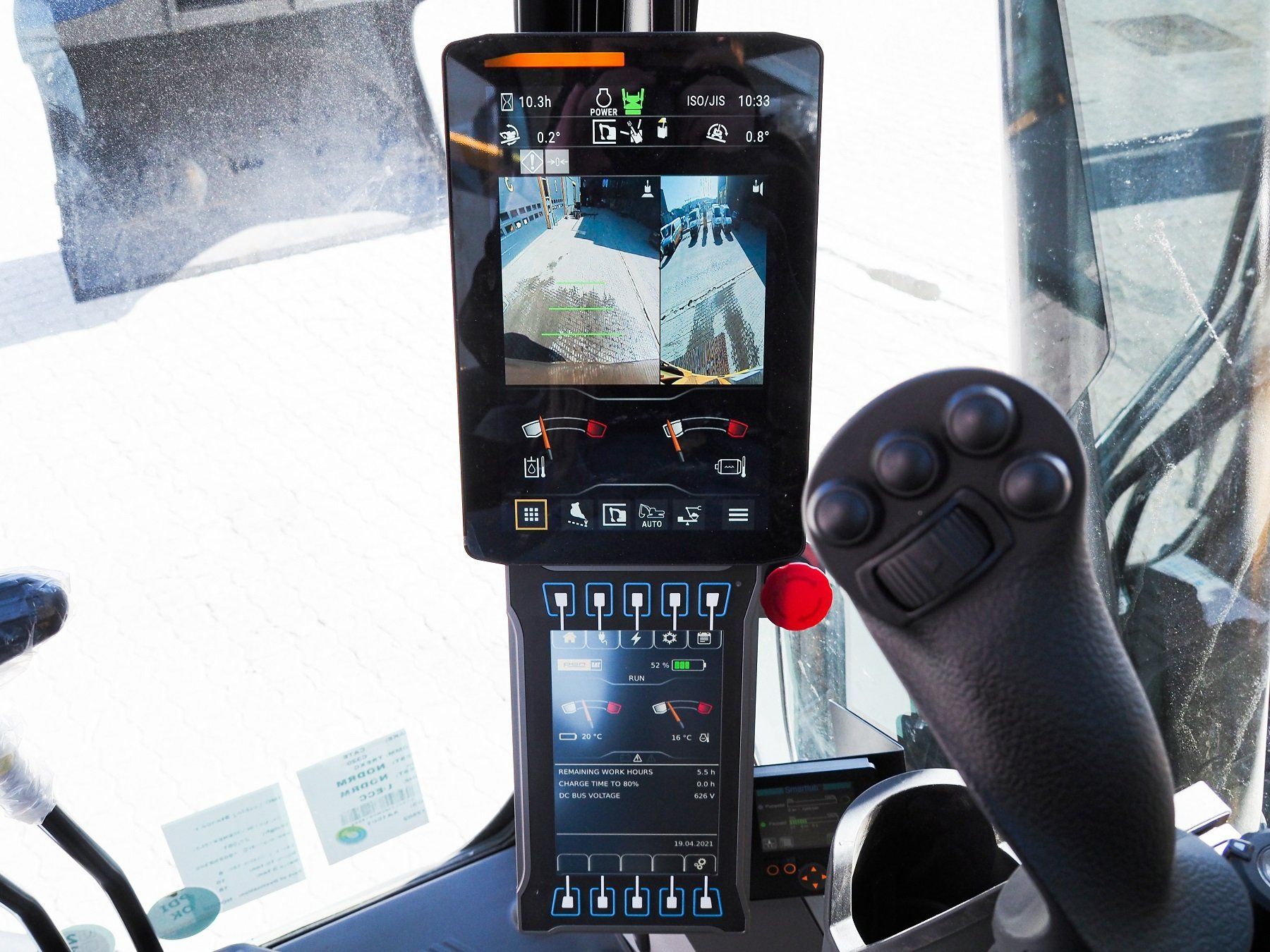

  • U kunt snel navigeren op de standaardmonitor van 8" (203 mm) met aanraakscherm en hoge resolutie of met behulp van de Jogdial”.
  • Motor zonder sleutel voor eenvoudig starten met drukknop door activering van de startknopfunctie via uw Bluetooth-sleutelhouder of uw smartphone.
  • Stem de werking van de graafmachine af op uw graafstijl door de respons van de joystick aan te passen en de werking van elke joystickknop te programmeren.
  • Weet u niet zeker hoe een functie werkt of hoe u de graafmachine moet onderhouden? De gebruikershandleiding is altijd binnen handbereik via de monitor met aanraakscherm.



Wijzig het bedieningspatroon van de joystick eenvoudig via de monitor in de cabine. U kunt kiezen tussen tweeweg- en vierwegpatronen. Sla uw voorkeurspatroon op en laat de machine automatisch het patroon instellen wanneer u inlogt met uw unieke machinist-id.

Onderhoud

  • Langere onderhoudsintervallen verlagen de onderhoudskosten met 15% vergeleken met de Cat graafmachine 320F. (Besparing van 15% berekend over 12.000 bedrijfsuren.)
  • Automatisch omkeerbare elektrische koelventilatoren maken het eenvoudig om de radiateur, oliekoelers en condensatoren te reinigen.
  • De levensduur van het geheel nieuwe motorluchtfilter met geïntegreerd voorfilter is twee keer zo lang als deze van luchtfilters met radiale afdichting.
  • Het nieuwe hydrauliekoliefilter zorgt voor een betere filtratie, heeft een anti-drup klep die de machine schoon houdt wanneer het filter wordt vervangen en heeft een langere levensduur met een vervangingsinterval van 3000 uur - 50% langer dan bij het vorige model.
  • Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine bij via de monitor in de cabine.
  • Controleer het motoroliepeil snel en veilig met de nieuwe (extra)motoroliepeilstok op maaiveldhoogte.
  • S·O·S℠-poorten met verlengde intervallen voor monstername bevinden zich op maaiveldhoogte, om het onderhoud te vereenvoudigen en snel monsters te kunnen nemen voor vloeistofanalyse.



Veiligheid

  • Werk veilig onder constructies of nabij het verkeer met de standaard 2D E-fence die af fabriek is geïntegreerd en voorkomt dat enig deel van de graafmachine buiten de door de machinist ingestelde punten beweegt, om gevaar en ongevallen op het werkterrein te vermijden.
  • Toegang tot alle dagelijkse onderhoudspunten vanaf maaiveldhoogte - u hoeft niet op de graafmachine te klimmen.
  • De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2 2008.
  • Profiteer van het uitstekende zicht in de sleuf, in elke zwenkrichting en achter u dankzij kleinere cabinestijlen, grotere ruiten en een plat motorkapontwerp.
  • De standaard hendel voor hydrauliekvergrendeling isoleert alle hydraulische en rij functies in de neergelaten stand.
  • De stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.
  • Een achteruitkijkcamera is standaard en kan worden opgewaardeerd naar een optionele 360°-zichtcamera voor zicht rondom de graafmachine, zodat de machinist objecten en personeel in de buurt van de graafmachine eenvoudig kan visualiseren in een enkel beeld.
  • Het nieuw ontworpen onderhoudsplatform rechts biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform; de treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen. De leuningen voldoen aan de eisen van ISO 2867.
