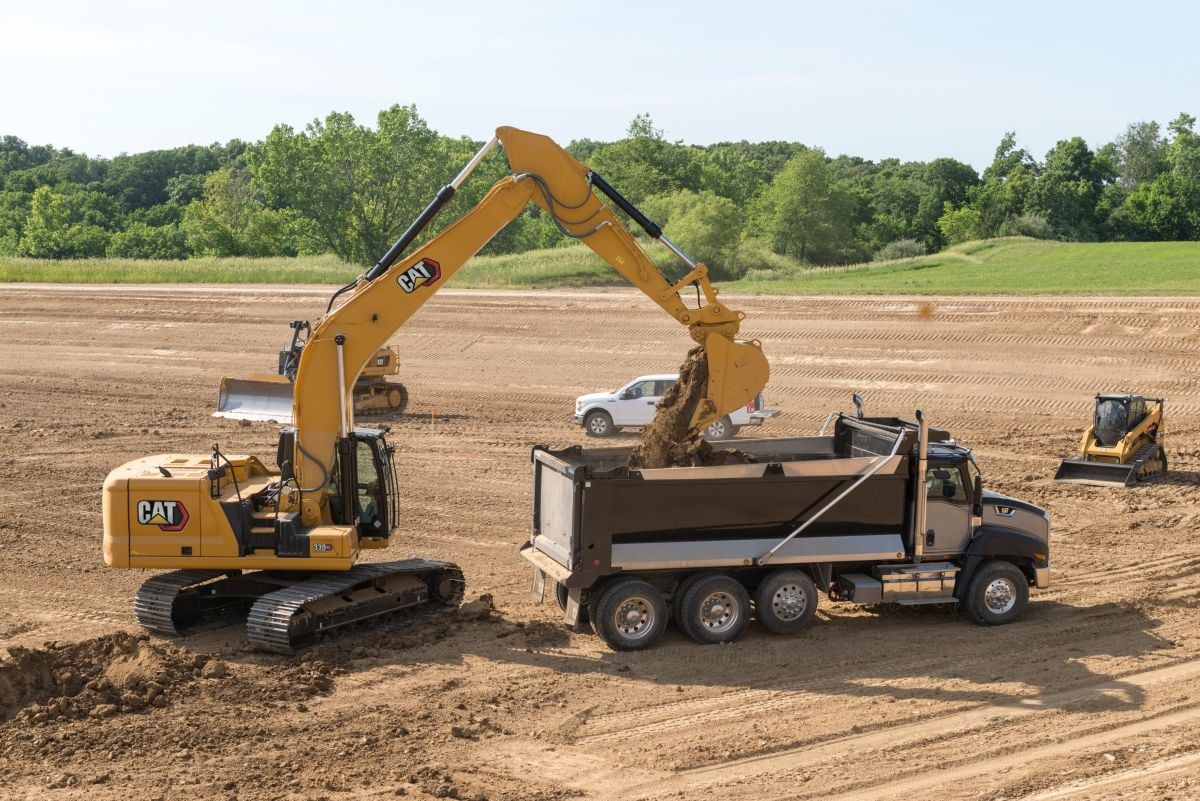

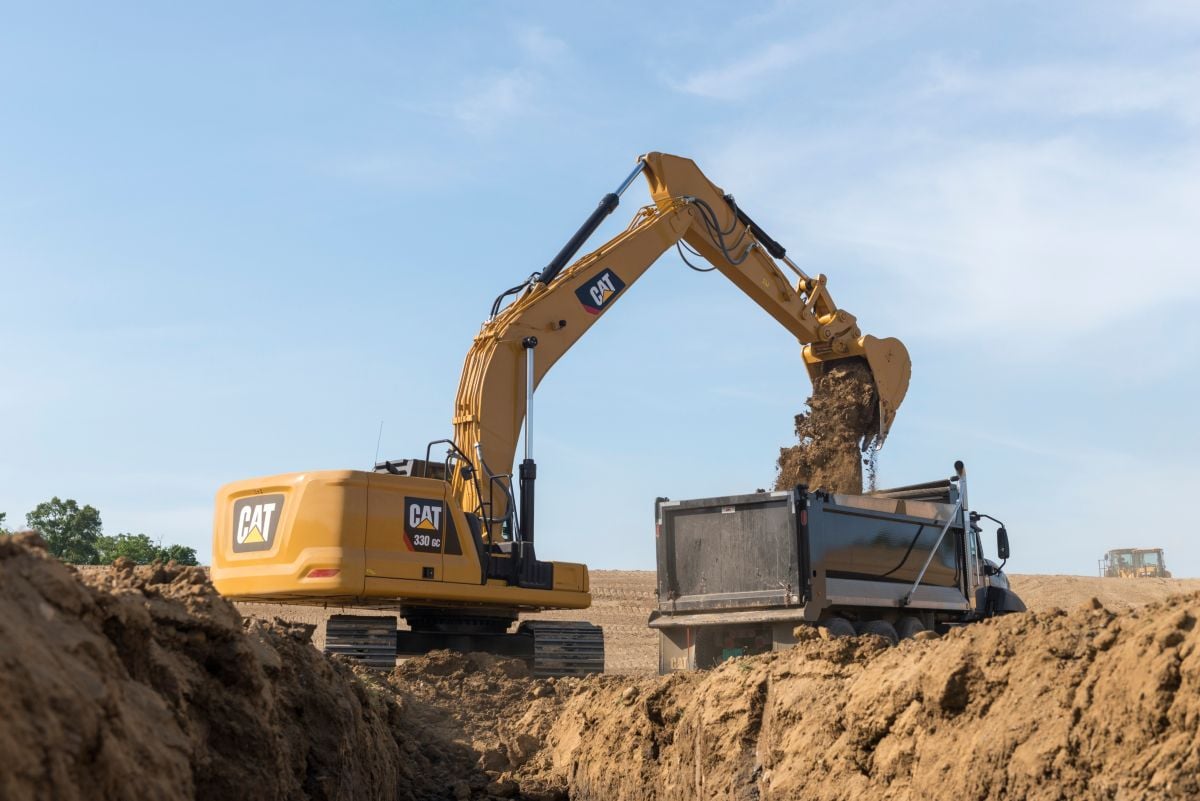

Hydraulische graafmachine 330 GC

Cat 330 GC

Scroll voor meer informatie over

Specificaties

Motor
Motortype Cat C7.1
Netto vliegwielvermogen 151 kW
Brutovermogen - ISO 14396/SAE J1995 152 kW
Nettovermogen - SAE J1349/ISO 9249 151 kW
Motortoerental - tijdens bedrijf 1750 tpm
Motortoerental - tijdens rijden 1750 tpm
Boring 105 mm
Slag 135 mm
Cilinderinhoud 7.01 l
Hydraulisch systeem
Hoofdsysteem - Maximale opbrengst - Uitrustingsstuk 560 l/min
Maximale druk - Uitrusting 35 kPa
Maximale druk - Rijden 35 kPa
Maximale druk - Zwenken 28.4 kPa
Machinegewicht
Bedrijfsgewicht 30.7 kg
Bedrijfsgewicht - rupsplaten van 800 mm (31") met drie kammen 30.7 kg
Opmerking (1) Lange giek, stick R3.2 m (10' 6"), HD-bak van 1,54 m3 (2,01 yd3), rupsplaten van 800 mm (31") met drie kammen en contragewicht van 6700 kg (14.770 lb).
Bedrijfsgewicht - rupsplaten van 600 mm (24") met drie kammen 29.7 kg
Opmerking (2) Lange giek, stick R3.2 m (10' 6"), HD-bak van 1,54 m3 (2,01 yd3), rupsplaten van 600 mm (24") met drie kammen en contragewicht van 6700 kg (14.770 lb).
Opmerking * 2100 kg (4900 lb) lager bedrijfsgewicht met contragewicht van 5800 kg (12.780 lb), standaardonderwagen, GD-bak van 1,20 m3 (1,57 yd3). (Alleen voor Japan)
Inhouden
Inhoud van brandstoftank 474 l
Koelsysteem 25 l
Motorolie 25 l
Zwenkaandrijving 10 l
Eindaandrijving - per stuk 5.5 l
Hydraulisch systeem - inclusief tank 310 l
Hydrauliekolietank 147 l
DEF-tank 41 l
Airconditioningsysteem
Airconditioning Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (potentiële bijdrage aan het broeikaseffect = 1430). Het systeem bevat 0,9 kg koelmiddel, dat een CO2-equivalent heeft van 1287 metrische ton.
Afmetingen
Giek Lange giek van 6,15 m (20' 2")
Stick Lange giek van 3,2 m (10' 6")
Bak HD 1,54 m3 (2,01 yd3)
Transporthoogte - bovenkant van cabine 3050 mm
Handgreephoogte 3050 mm
Transportlengte 10.42 mm
Zwenkstraal over achterkant 3130 mm
Rupslengte tot midden van rollen - lange onderwagen 3990 mm
Rupslengte tot midden van rollen - standaardonderwagen* 3490 mm
Bodemvrijheid 490 mm
Spoorbreedte - Lange onderwagen 2590 mm
Spoorbreedte - standaardonderwagen* 2390 mm
Transportbreedte - rupsplaten van 600 mm (24") - lange onderwagen 3190 mm
Transportbreedte - rupsplaten van 600 mm (24") - standaardonderwagen* 2990 mm
Transportbreedte - rupsplaten van 800 mm (31") - lange onderwagen 3390 mm
Transportbreedte - rupsplaten van 800 mm (31") - standaardonderwagen* 3190 mm
Vrije ruimte onder contragewicht 1110 mm
* Alleen voor Japan
Werkbereiken en krachten
Giek Lange giek van 6,15 m (20' 2")
Stick Lange giek van 3,2 m (10' 6")
Bak HD 1,54 m3 (2,01 yd3)
Maximale graafdiepte 7260 mm
Maximale reikwijdte op maaiveldhoogte 10.69 mm
Maximale graafhoogte 10.02 mm
Maximale laadhoogte 6940 mm
Minimale laadhoogte 2280 mm
Maximale graafdiepte voor vlakke bodem, 2440 mm (8') 7100 mm
Maximale graafdiepte, verticale wand 6030 mm
Graafkracht van bak - ISO 179 kN
Graafkracht van stick - ISO 126 kN
Graafkracht van bak - SAE 157 kN
Graafkracht van stick - SAE 123 kN

Features

Groot prestatievermogen met een lager brandstofverbruik

Groot prestatievermogen met een lager brandstofverbruik
  • Verbruik tot 12% minder brandstof in vergelijking met de graafmachine 330F.
  • Stem de graafmachine af op het werk met de vermogensmodi.Het geavanceerde hydraulisch systeem zorgt voor de optimale balans van vermogen en efficiëntie, en biedt u tegelijkertijd de controle die u nodig hebt om nauwkeurig te graven.
  • De elektronisch geregelde CAT C7.1 motor met turbo voldoet aan de Amerikaanse emissienorm EPA Tier 4 Final en aan EU Stage IV met een transparant nabehandelingssysteem dat geen handeling van de machinist of stilstand vereist Extra hydraulische opties geven u de veelzijdigheid om een keur aan Cat hulpstukken te gebruiken.
  • Zorg ervoor dat de temperatuur uw werk niet hindert. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en koudestartvermogen tot -18 °C (0 °F). Een optioneel pakket voor koud starten tot -32 °C (-25 °F) is verkrijgbaar.
Hydraulische graafmachine 330 GC

Betrouwbaar, ongeacht de omgeving

Betrouwbaar, ongeacht de omgeving

  • Werk tot 3000 m (9840') boven zeeniveau zonder correctie.
  •
  • Laat de temperatuur u niet weerhouden om te werken. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en koudestartvermogen tot –18 °C (0 °F). Een optioneel pakket voor koud starten tot -32 °C (-25 °F) is verkrijgbaar.
  •
  • Automatische voorverwarming warmt de hydrauliekolie sneller op bij lage temperaturen en helpt de levensduur van de componenten te verlengen.
  •
  • Twee brandstoffiltratieniveaus beschermen de motor tegen vervuilde dieselbrandstof.
  •
  • Smeervet dat is afgedicht tussen de rupspennen en bussen vermindert lawaai tijdens het rijden en voorkomt het binnendringen van vuildeeltjes om de levensduur van de onderwagen te verlengen.
  •
  • De beschermplaat voor de rupsgeleider helpt de rups van de graafmachine uitgelijnd te houden bij het rijden en werken op hellingen.
  •
  • Het hellende rupsframe voorkomt dat modder en rommel zich ophopen, wat bijdraagt aan het verminderen van het risico van rupsbeschadiging.
CM20180807-85104-41410

Werk comfortabel in de compleet nieuwe cabine

Werk comfortabel in de compleet nieuwe cabine
  •    Met de cabine-opties kiest u zelf het comfort dat u nodig hebt.
  •    Profiteer van de brede tussenruimte tussen consoles voor een ruimere comfortabele omgeving.
  •    Neem plaats in de nieuwe, brede stoel die verstelbaar  is voor machinisten van alle maten (verwarming en verwarming/koeling zijn optioneel beschikbaar).
  •    Stap gemakkelijker in en uit de cabine met de opklapbare console links (alleen in luxe en premium cabines).
  •    Bedien de graafmachine comfortabel met gemakkelijk te bereiken bedieningselementen vóór u.
  •    Standaard automatische klimaatregeling zorgt voor de juiste temperatuur gedurende uw hele werkdag.
  •    Verbeterde viscosedempers verminderen het trillen van de cabine met wel 50% vergeleken met onze vorige graafmachines.
  •    Berg uw gereedschap op in de talrijke opbergruimten van de cabine, achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, documenthouder, fleshouder en kledinghaak zijn inbegrepen.
  •    De standaardradio is uitgerust met DAB+, USB-poorten en ondersteunt Bluetooth®-technologie, zodat u uw apparaat kunt aansluiten om handsfree te bellen.
CM20180705-74957-06233

Gebouwd voor een lange levensduur

  • Bescherm hydraulische componenten bij koud weer. De automatische voorverwarmingsfunctie warmt de hydrauliekolie sneller op bij lagere temperaturen.
  • Het brandstofsysteem wordt beschermd tegen verontreiniging van brandstof door drie niveaus van filtratie.
  • beplating  beschermen de motor en hydraulische componenten tegen beschadiging bij het zwenken en rijden.
  • De hydrauliekolietank heeft een nieuw ovaal ontwerp  om schuimvorming tegen te gaan.
  • Het sterke X-vormige onderframe draagt de belasting van de bovenwagen van de graafmachine over op de rupsen.
  • De hydraulische leidingen van de rijmotoren zijn in het frame aangebracht, zodat ze beschermd zijn tegen beschadiging.
  • Het hellende rollenwagenontwerp voorkomt dat modder en rommel zich ophopen en de rupsen beschadigen.
  • De vetgesmeerde rupsen hebben vet dat tussen de pen en bus is afgedicht om te voorkomen dat er vuil binnendringt en daardoor de levensduur afneemt.
  • De looprollen zijn reviseerbaar en afgedicht om te voorkomen dat vuil en rommel slijtage van inwendige componenten veroorzaken.
  • Een aanboutbare beschermplaat voor de rupsgeleider helpt de uitlijning van de rups tijdens het rijden of werken op hellingen te handhaven.

Eenvoudig te bedienen

Eenvoudig te bedienen
  • U kunt snel navigeren op de standaardmonitor  van 8" (254 mm) met aanraakscherm of met behulp van de Jogdial”.
  • Motor zonder sleutel voor eenvoudig starten met drukknop door activering van de startknopfunctie via uw Bluetooth-sleutelhouder of uw smartphone.
  • Stem de werking van de graafmachine af op uw graafstijl door de respons van de joystick aan te passen en de werking van elke joystickknop te programmeren.
  • Weet u niet zeker hoe een functie werkt of hoe u de graafmachine moet onderhouden? De gebruikershandleiding is altijd binnen handbereik via de monitor met aanraakscherm.

Wijzig het bedieningspatroon van de joystick eenvoudig via de monitor in de cabine.  Sla uw voorkeurspatroon op en laat de machine automatisch het patroon instellen wanneer u inlogt met uw unieke machinist-id.

CM20180723-71359-21136

Onderhoud

Onderhoud
  • Langere onderhoudsintervallen verlagen de onderhoudskosten met 15% vergeleken met de Cat graafmachine 330F. (Besparing van 15% berekend over 12.000 bedrijfsuren.)
  • Automatisch omkeerbare elektrische koelventilatoren maken het eenvoudig om de radiateur, oliekoelers en condensatoren te reinigen.
  • De levensduur van het geheel nieuwe motorluchtfilter met geïntegreerd voorfilter is twee keer zo lang als deze van luchtfilters met radiale afdichting.
  • Het nieuwe hydrauliekoliefilter zorgt voor een betere filtratie, heeft een anti-drup klep die de machine schoon houdt wanneer het filter wordt vervangen en heeft een langere levensduur met een vervangingsinterval van 3000 uur - 50% langer dan bij  het vorige model.
  • Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine bij via de monitor in de cabine.
  • Controleer het motoroliepeil snel en veilig met de nieuwe (extra)motoroliepeilstok op maaiveldhoogte.
  • S·O·S℠-poorten met verlengde intervallen voor monstername bevinden zich op maaiveldhoogte, om het onderhoud te vereenvoudigen en snel monsters te kunnen nemen voor vloeistofanalyse.
CM20180704-81735-16619

Veiligheid

Veiligheid
  • Toegang tot alle dagelijkse onderhoudspunten vanaf maaiveldhoogte - u hoeft niet op de graafmachine te klimmen.
  • De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2 2008.
  • Profiteer van het uitstekende zicht in de sleuf, in elke zwenkrichting en achter u dankzij kleinere cabinestijlen, grotere ruiten en een plat motorkapontwerp.
  • De standaard hendel voor hydrauliekvergrendeling isoleert alle functies in de neergelaten stand.
  • De stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.
  • Een achteruitkijkcamera is standaard en kan worden opgewaardeerd naar een optionele 360°-zichtcamera voor zicht rondom de graafmachine, zodat de machinist objecten en personeel in de buurt van de graafmachine eenvoudig kan visualiseren in een enkel beeld.
  • Het nieuw ontworpen onderhoudsplatform rechts biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform; de treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen. De leuningen voldoen aan de eisen van ISO 2867.
CM20180705-74957-42300
