Cat 335

Middelgrote graafmachines

Motortype - Cat® 7.1
Bedrijsfgewicht - 34.900 kg
Motorvermogen - 203.7 kW

Download brochure Vraag een offerte aan

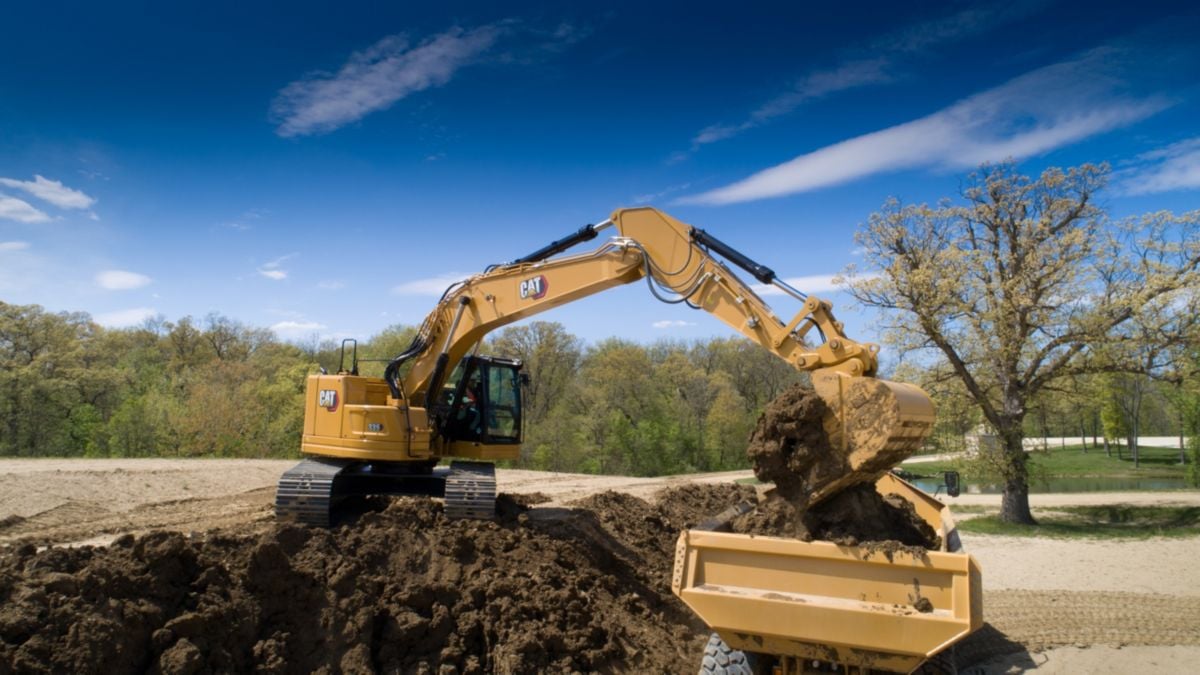

High Performance Truck Loading with a 335 Excavator

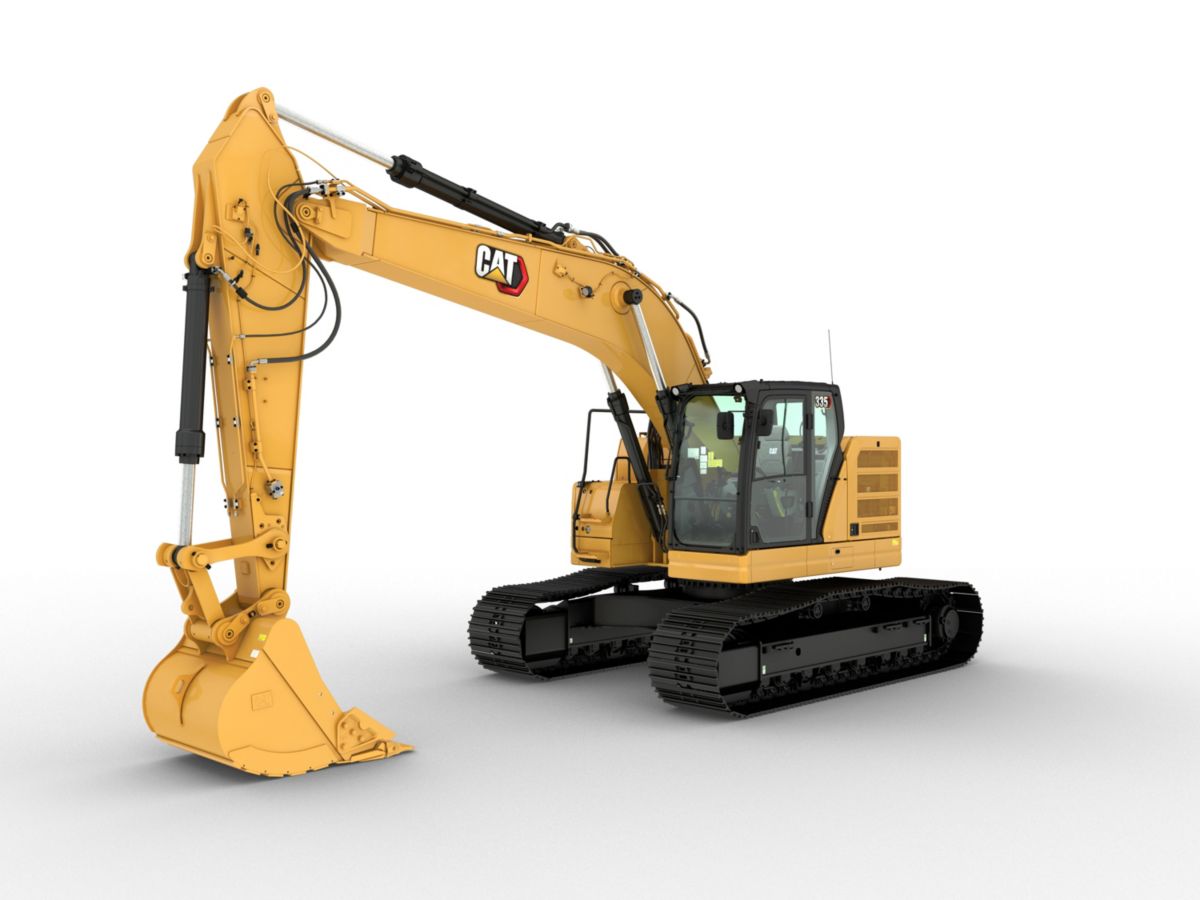

Over de Cat 335

De Cat® graafmachine 335 levert hoge prestaties met gebruiksvriendelijke technologieën om de efficiëntie van machinisten met wel 45% te verhogen. Deze functies worden gecombineerd met een compacte draaicirkel, een nieuwe cabine, langere onderhoudsintervallen en een efficiënter aandrijfsysteem, waardoor u over een graafmachine met lage kosten per productie-eenheid beschikt.

Specificaties

Motor

Nettovermogen – ISO 9249	203.7 kW
Motortype	C7.1
Motorvermogen - ISO 14396	205 kW
Boring	105 mm
Slag	135 mm
Cilinderinhoud	7.01 L

Hydraulisch systeem

Hoofdsysteem - maximale stroom	560 l/min (148 gal/min)
Maximale druk - uitrusting	35000 kPa
Maximale druk – rijden	35000 kPa
Maximale druk - zwenken	28800 kPa

Zwenkmechanisme

Zwenksnelheid	10.8 omw/min
Maximaal zwenkkoppel	107.7 kNm

Gewichten

Bedrijfsgewicht

34900 kg

Vulhoeveelheden

Inhoud van brandstoftank	368 L
Koelsysteem	13 L
Motorolie	25 L
Zwenkaandrijving - per stuk	11 L
Eindaandrijving - per stuk	7 L
Hydraulisch systeem – inclusief tank	350 L
Hydrauliekolietank	154 L
DEF-tank	26 L

Afmetingen

Giek	Lange stick van 6,15 m (20'2")
Stick	R3.2CB2 (10'6")
Laadbak	Zwaar gebruik 1,54 m³ (2,01 yd³)
Transporthoogte - bovenkant van cabine	3272 mm
Handgreephoogte	3428 mm
Transportlengte	9826 mm
Zwenkstraal over achterkant	1903 mm
Speling van contragewicht	1167 mm
Bodemvrijheid	482 mm
Rupslengte	5744 mm
Lengte tot midden van rollen	4040 mm
Rupsmaat	2740 mm
Transportbreedte	3340 mm

Werkbereiken en krachten

Maximale graafdiepte	6990 mm
Giek	Lange stick van 6,15 m (20'2")
Stick	R3.2CB2 (10'6")
Laadbak	Zwaar gebruik 1,54 m³ (2,01 yd³)
Maximale reikwijdte op maaiveldhoogte	10640 mm
Maximale graafhoogte	11150 mm
Maximale laadhoogte	7960 mm
Minimale laadhoogte	2910 mm
Maximale graafdiepte voor vlakke bodem, 2440 mm (8')	6840 mm
Maximale graafdiepte, verticale wand	5790 mm
Graafkracht van de bak – ISO	207 kN
Graafkracht van stick (ISO)	144 kN

Duurzaamheid

Recycleerbaarheid

98%

Kenmerken

Nieuwste functies

Optionele Cat Detect - Mensendetectie helpt de machinist personeel op het werkterrein te ontwijken met behulp van visuele en auditieve waarschuwingen.
De optionele Cat Command-afstandsbediening stelt u in staat buiten de cabine te werken om potentiële gevaren te helpen vermijden.
Het optionele geïntegreerde beheersysteem voor de voertuigstatus waarschuwt de machinist met stapsgewijze onderhoudsadviezen en onderdelen die nodig zijn om de inzetbaarheid te vergroten.
Het optionele Global Navigation Satellite System (GNSS) met enkele antenne biedt u visuele en auditieve geleiding bij het nivelleren.
Door verbeterde software-integratie kunnen uitrustingsstukken van kantelbare zwenkinrichten naadloos werken met Cat Grade- en Payload-technologieën.
Met een optioneel extra relais kunt u CB-radio's, zwaailampen en andere uitrustingsstukken in- en uitschakelen zonder uw handen van de joysticks te nemen.
Maak het werkterrein veiliger met een optioneel zwenkalarm.

Niet alle opties zijn in alle regio's leverbaar. Raadpleeg uw plaatselijke Cat dealer voor de specifieke beschikbaarheid in uw regio.
Versienummer: 07C

Prestaties en productiviteit

Grotere stick- en laadbakcilinders en een groter hydraulisch vermogen kunnen helpen de productiviteit met tot 20% te vergroten. Dat is een ongeveer 20% betere brandstofzuinigheid dan de 335F.
20 procent meer hydraulisch vermogen voor een grotere productie.
15% meer kracht voor laadbak en stick dankzij cilinders met grotere diameter.

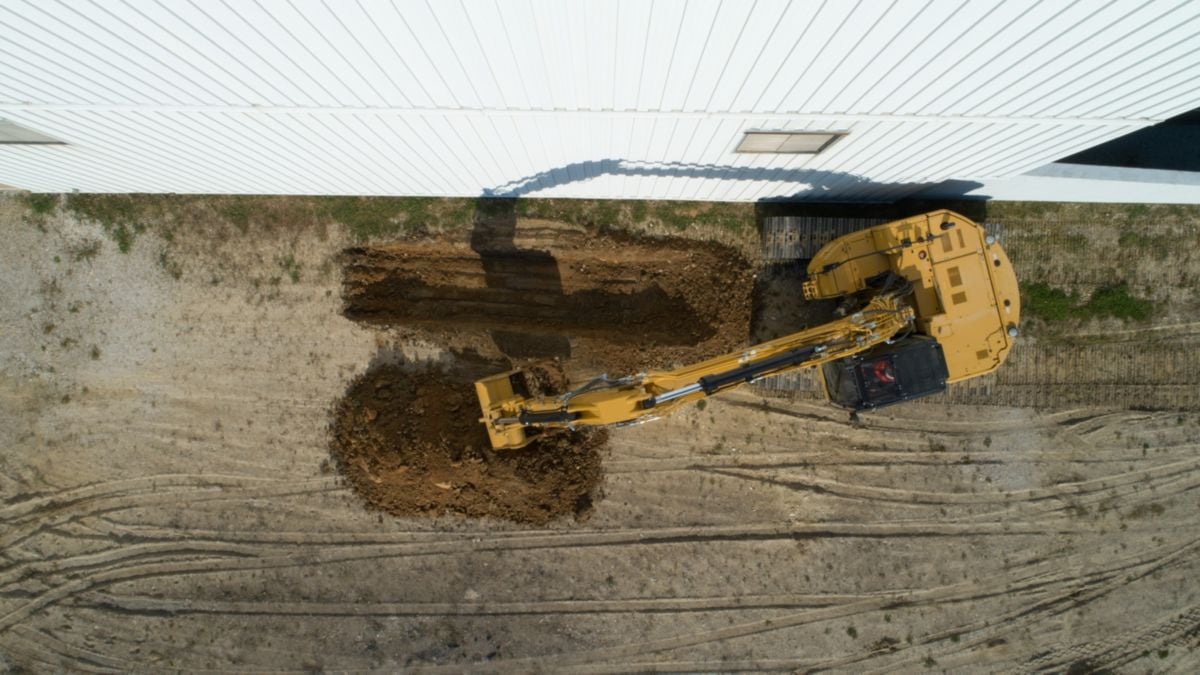

Compacte draaicirkel om te werken in krappe ruimtes.
5% verbeterd zwenkkoppel maakt het werken op hellingen gemakkelijker.
Verhoog de bedrijfsefficiëntie met tot wel 45% dankzij de standaard Cat technologieën die niet alleen de vermoeidheid van de machinist en uw bedrijfskosten verlagen, maar ook het brandstofverbruik en het dagelijkse onderhoud.
De C7.1-motor voldoet aan de allernieuwste emissienormen. Nabehandelingssysteem vereist geen onderhoud of stilstand.
Het geavanceerde hydraulische systeem zorgt voor de optimale balans van vermogen en efficiëntie. Tegelijkertijd biedt het de controle die u nodig hebt om nauwkeurig te graven.
Stem de graafmachine af op het werk met de vermogensmodi; laat de Smart-modus automatisch het motor- en hydraulische vermogen aanpassen aan de graafomstandigheden. Slimme modus kan u gemiddeld 10% brandstof besparen zonder dat dit ten koste van de productiviteit gaat.
Advansys™-laadbaktandpunten verbeteren de penetratie en de cyclustijden. Het wisselen van punten kan snel worden gedaan met een eenvoudige moersleutel in plaats van een hamer of speciaal gereedschap, voor meer veiligheid en inzetbaarheid.
De extra hydraulische opties geven u de veelzijdigheid om diverse uitrustingsstukken van Cat te gebruiken.
Dankzij de optionele SmartBoom™ kan de giek vrij omhoog en omlaag bewegen zonder gebruik te maken van een eventuele pompopbrengst, zodat machinisten zich kunnen concentreren op de stick en het laadbakwerk. Hierdoor wordt de machinist minder zwaar belast en bespaart u brandstof.
Er zijn nu twee bladbreedten beschikbaar: 3660 mm (11'10") breed voor rupsplaten tot 850 mm (33") of 3440 m (11'3") breed voor rupsplaten van 600 mm (24") en 700 mm (28").
Laat de temperatuur u niet weerhouden om te werken. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125,6 °F) zonder correctie en koudestartvermogen tot 18 °C (0 °F). Een optioneel pakket voor koud starten tot -32 °C (-25 °F) is verkrijgbaar.

Technologie die de klus klaart

Verhoog de productiviteit tot 45 procent ten opzichte van traditioneel nivelleren met het standaard Cat Grade met 2D systeem.
2D Grade geeft diepte en helling aan op de monitor met hoorbare waarschuwingen.
Grade Assist helpt u op het juiste niveau te blijven - eenvoudig en moeiteloos - met graven met één hendel.
Stop het zwenken van de graafmachine automatisch met Swing Assist, doordat de machinist de punten kan instellen voor het laden van de trucks en het graven van sleuven. Zo werkt u met minder inspanning en verbruikt u minder brandstof.
Standaard Cat Payload helpt u nauwkeurige laaddoelen te bereiken om uw bedrijfsefficiëntie te verbeteren. Pak een lading materiaal op, met een combinatie van laadbak en duim of knijpbak, en krijg een real time schatting van het gewicht zonder zelfs maar te hoeven zwenken.
Combineer Payload met VisionLink® en beheer uw productiedoelen op afstand.
Voer een upgrade naar het optionele Cat Grade met geavanceerde 2D uit om eenvoudig grade-ontwerpen te maken en bewerken op een tweede monitor van 254 mm (10") met hogeresolutie aanraakscherm.
Wilt u een 3D-systeem om uw graafresultaten te verbeteren? Het nieuwe Global Navigation Satellite System (GNSS) van Caterpillar maakt het gemakkelijk door u visuele en auditieve geleiding te bieden bij het nivelleren. Bovendien kunt u ontwerpen maken en bewerken op de monitor met aanraakscherm terwijl u aan het werk bent. Als uw toepassing een dubbel antennesysteem nodig heeft, is het gemakkelijk om een upgrade uit te voeren.
Voer een upgrade uit naar onze GNSS met dubbele antenne voor maximale efficiëntie bij het nivelleren. Het systeem stelt u in staat ontwerpen te maken en bewerken op de monitor met aanraakscherm terwijl u aan het werk bent of u kunt het planontwerp naar de graafmachine laten verzenden om uw werk gemakkelijker te maken. Bovendien hebt u het extra voordeel van vermijdingsgebieden, kartering bij uitgraven en ophogen, rijbaangeleiding en augmented reality, inclusief geavanceerde positioneringsmogelijkheden.
De standaard 2D E-limiet voorkomt dat de machine buiten de door de machinist ingestelde parameters beweegt.
Stel de gewenste bakhoek in en gebruik Bucket Assist om deze hoek automatisch te behouden op hellingen, tijdens nivelleren, afwerken en het graven van sleuven.
Alle Cat Grade-systemen zijn compatibel met radio's en basisstations van Trimble, Topcon en Leica. Hebt u al geïnvesteerd in een grade-infrastructuur? U kunt nivelleersystemen van Trimble, Topcon en Leica op de machine installeren.
Problemen oplossen op afstand brengt u in contact met een serviceprofessional bij een dealer die uw probleem oplost en u snel weer aan het werk helpt.
Flash op afstand werkt volgens uw schema om ervoor te zorgen dat de software van uw machine up-to-date is voor optimale prestaties.
Product Link™ is standaard en verzamelt automatisch en nauwkeurig gegevens van uw bedrijfsmiddelen, voor elk type en merk. Informatie zoals locatie, bedrijfsuren, brandstofverbruik, productiviteit, stationairtijd, onderhoudswaarschuwingen, diagnosecodes en de toestand van de machine kan online worden bekeken via webgebaseerde en mobiele toepassingen.

Comfortabel werken

Keuze uit Deluxe- en Premium-cabines, beide met automatische klimaatregeling.
De Deluxe-stoel is voorzien van verwarming en verstelbare luchtvering. De Premium-stoel is voorzien van verwarming, koeling en automatische verstelling.
Opklapbare console in de Deluxe- en Premium-cabine verbetert ingang/uitgang met ongeveer 45%.
Bedien de graafmachine comfortabel met de gemakkelijk te bereiken bedieningselementen vóór u.
Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, en in de consoles. Een bekerhouder, documenthouder, fleshouder en kledinghaak zijn eveneens aanwezig.
Gebruik de standaard USB-poorten en Bluetooth®-technologie van de radio om persoonlijke apparaten aan te sluiten en handsfree te bellen.

Eenvoudig te bedienen

Start de motor met een drukknop, gebruik een Bluetooth-sleutelhouder of de unieke machinist-ID-functie.
Programmeer uw vermogensmodus en de voorkeuren van de joystick met behulp van uw machinist-ID; de graafmachine onthoudt alles wat u hebt ingesteld, telkens wanneer u gaat werken.
Hebt u meer hefcapaciteit nodig tijdens uw dienst? Schakel Auto Heavy Lift in om 8% meer vermogen te krijgen precies wanneer u het nodig hebt, zo lang u het nodig hebt.
De graafmachine is veel eenvoudiger te verplaatsen met de Cat joystickbesturing. Druk gewoon op een knop en gebruik één hand om te rijden en te draaien in plaats van beide handen of voeten op hendels of pedalen.
Maak de bediening gemakkelijker met de aanraking van een joystickknop. Extra relais stellen je in staat een CB-radio, zwaailamp en zelfs een waterinjectiesysteem voor stofbestrijding in of uit te schakelen zonder uw handen van de joysticks te halen.
Uitrustingsstukken voor kantelbare zwenkinrichtingen, of die nu van ons of van andere merken zijn, werken naadloos met Cat 2D Grade, Assist, Payload en e-limiet. Er is geen extra hardware nodig. U hoeft alleen "Third Party Tiltrotator System Installation" (Installatie van zwenksysteem van derden) te selecteren op de monitor, de kalibratie uit te voeren en aan de slag te gaan.
Navigeer snel op de standaardmonitor van 254 mm (10") met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
Een tweede monitor van 254 mm (10") is verkrijgbaar voor Cat Grade met geavanceerde 2D en Cat Grade met 3D.
Bescherm uw hamergereedschap tegen oververhitting en snelle slijtage. De automatische hamerstop waarschuwt u na 15 seconden continu slaan en schakelt de hamer vervolgens na 30 seconden automatisch uit, allemaal om de levensduur van het gereedschap te verlengen.
Vind het uitrustingsstuk dat u nodig hebt, zelfs wanneer dit verborgen is onder begroeiing of vuil. De ingebouwde Bluetooth-lezer van de graafmachine kan zoeken naar ieder uitrustingsstuk dat is uitgerust met Cat Asset Tracking-apparaten tot een bereik van 60 meter (200 voet) (optioneel).
Weet u niet zeker hoe een functie werkt of hoe u de graafmachine moet onderhouden? De gebruikershandleiding is altijd binnen handbereik via de monitor met aanraakscherm.

Lagere onderhoudskosten

Verwacht tot wel 20% lagere onderhoudskosten dan bij de 335F (besparing berekend over 12.000 bedrijfsuren).
Geef de productiviteit een extra impuls met proactieve serviceherinneringen. Het nieuwe IVHM-systeem (Integrated Vehicle Health Management) waarschuwt de machinist met stapsgewijze onderhoudsadviezen plus benodigde onderdelen zodat u niet met onnodige uitvaltijd te maken krijgt.
Controleer het motoroliepeil snel en veilig met de nieuwe motoroliepeilstok op maaiveldhoogte; vul olie bij en controleer het motoroliepeil boven op de machine met een handig geplaatste tweede peilstok.
Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine bij via de monitor in de cabine.
De Cat schone-emissiemodule is onderhoudsvrij.
Met originele Cat olie en filters en bij uw gebruikelijke S∙O∙S bewaking wordt het huidige service-interval verdubbeld tot 1000 uur, waardoor u meer uptime hebt en meer werk kunt verzetten.
De verwachte maximale levensduur van het nieuwe luchtinlaatfilter met voorfilter bedraagt 1000 uur. Dit is een toename van 100% in vergelijking met het voorgaande filter.
Het nieuwe hydrauliekoliefilter zorgt voor een betere filtratie, heeft anti-aftapkranen die de olie schoon houden wanneer het filter wordt vervangen. Daarnaast heeft het een langere levensduur met een vervangingsinterval van 3000 uur. Dit is 50% langer dan bij de vorige filterontwerpen.
De uiterst efficiënte elektrische koelventilatoren worden alleen ingeschakeld wanneer dit nodig is; u kunt intervallen programmeren om ze automatisch in omgekeerde richting te laten draaien om de koelblokken schoon te houden zonder uw werk te onderbreken.
S•O•S-poorten bevinden zich op maaiveldhoogte om het onderhoud te vereenvoudigen en snel monsters te kunnen afnemen voor vloeistofanalyse.

Ingebouwde veiligheidsvoorzieningen

Lift Assist helpt u om kantelen te voorkomen. Met visuele en hoorbare waarschuwingen weet u of uw lading binnen het veilige werkbereik van de graafmachine is.
Toegang tot alle onderhoudspunten vanaf maaiveldhoogte - u hoeft niet op de graafmachine te klimmen.
De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2:2008.
Cat Detect - Mensendetectie helpt bij de bescherming van het meest waardevolle bezit op elke bouwplaats: mensen. Het systeem maakt gebruik van slimme camera's met dieptesensoren om de machinist visueel en auditief te waarschuwen zodat hij of zij onmiddellijk actie kan ondernemen wanneer een persoon te dicht bij de graafmachine komt.
Profiteer van het uitstekende zicht in de sleuf, in elke zwenkrichting en achter u dankzij kleinere cabinestijlen, grotere ruiten en een plat motorkapontwerp.
Verbeter de veiligheid op het werkterrein door Cat Command aan uw fleet toe te voegen. Het systeem voor afstandsbediening wordt geleverd met alles wat u nodig hebt, zoals Wi-Fi-radio, camera's en microfoon zodat u buiten de cabine kunt werken en mogelijke gevaren kunt vermijden.
De standaardhendel voor hydrauliekvergrendeling blokkeert alle hydraulische en rijfuncties in de neergelaten stand.
De stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.
2D e-limiet voorkomt dat de graafmachine zich buiten door de machinist gedefinieerde instelpunten begeeft; het systeem werkt met combinaties van duim en laadbak, plus hamer, grijper en knijperbak.
Een achteruitkijkcamera en een camera voor zicht naar rechts zijn standaard. Upgrade naar 360°-zicht en u kunt eenvoudig objecten en personeel rondom de graafmachine visualiseren in een enkel beeld.
Het nieuw ontworpen onderhoudsplatform vooraan in de machine biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform; de treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen.
De felgekleurde stoelriemen zorgen ervoor dat u correct gebruikt van de veiligheidssystemen eenvoudig kunt herkennen.
Optionele terugslagkleppen voor het neerlaten van giek en stick voorkomen terugstromen, waardoor de hefarm stevig op de plaats blijft zitten, indien het hydraulische systeem onverwacht vermogen verliest.
Verbeter de veiligheid op het werkterrein. Voeg een zwenkalarm toe om mensen te waarschuwen wanneer u van greppel naar materiaalhoop en terug zwenkt.

Duurzaamheid

De Cat® C7.1 motor voldoet aan de emissienormen U.S. EPA Tier 4 Final en EU Stage V 2014.
De 335 stoot tot 5% minder CO/2\ uit dan de voorgaande 335F*.
Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylesters)** of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Neem contact op met uw Cat dealer of raadpleeg de “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor meer informatie.
Cat Grade technologieën combineren een geavanceerde begeleiding met een optionele geautomatiseerde machinebesturing, wat u helpt de gewenste nivelleerresultaten te bereiken en tegelijk het brandstofverbruik en de uitstoot van broeikasgassen vermindert door de betere efficiëntie, productiviteit op de werkplek en nauwkeurigheid.
De automatische toerentalregeling vermindert onnodig brandstofverbruik en de uitstoot van broeikasgassen doordat de motor automatisch in de stationaire stand gaat wanneer de machine niet werkt.
Cat® Payload voor graafmachines biedt u een on-the-go materiaalweging, wat u helpt brandstof te besparen door een hogere laadefficiëntie, een hogere productiviteit op de werkplek en minder ritten naar de weegschaal.
Cat® 2D e-limiet houdt de voorste hefarm binnen een vooraf gedefinieerd werkgebied om gevaren zoals verkeer te vermijden - dit helpt niet alleen het personeel te beschermen, maar helpt u ook reparaties, stilstand en dure boetes voor het werkterrein te voorkomen.
Verlengde onderhoudsintervallen verminderen niet alleen de stilstandtijd, maar verminderen ook de hoeveelheid vloeistof en filters die tijdens de levensduur van de machine moeten worden vervangen.
Cat VisionLink® toont de CO/2\-emissies voor gemonitorde assets, berekend per brandstoftype voor de elke dag verbruikte brandstof in een geselecteerd datumbereik.
Software-updates op afstand minimaliseren stilstand- en onderhoudstijd en houden uw activa op de meest efficiënte manier draaiende. Waarschuwingen over machine-updates worden online vanuit uw Cat dealer verzonden en u kunt de updates uitvoeren zonder dat er een technicus van de dealer ter plaatse komt.
Remote Troubleshoot (storingzoeken) vermindert de onderhoudstijd en laat uw machine met de maximale efficiëntie draaien doordat uw Cat dealer de machine online kan testen terwijl u aan het werk bent. Zodra een probleem is vastgesteld, kan een technicus het in één keer oplossen, wat u tijd en geld bespaart.

*Alle vergelijkingen zijn met 335F. Productiviteit, brandstof en CO/2\-uitstoot verschillen per toepassing. De berekende CO/2\-uitstoot berust op een referentie-werkcyclus, waarbij 2.2 gallon/uur aan #2 U.S. dieselbrandstof wordt verbruikt. Hierbij is de IPCC2006 methode toegepast met gebruikmaking van de Amerikaanse EPA Emissions Hub emissiefactoren. Inclusief CO/2\ veroorzaakt door DEF (dieseluitlaatvloeistof). Verbruiksmetingen vinden plaats bij 15 °C. Geschatte gemiddelde brandstofbesparingen berusten op tests of Product Link® data indien beschikbaar. Productiviteitsverbeteringen berusten op testdata.
**Motoren zonder nabehandelingsinrichtingen kunnen hogere mengsels gebruiken, tot 100% biodiesel.
