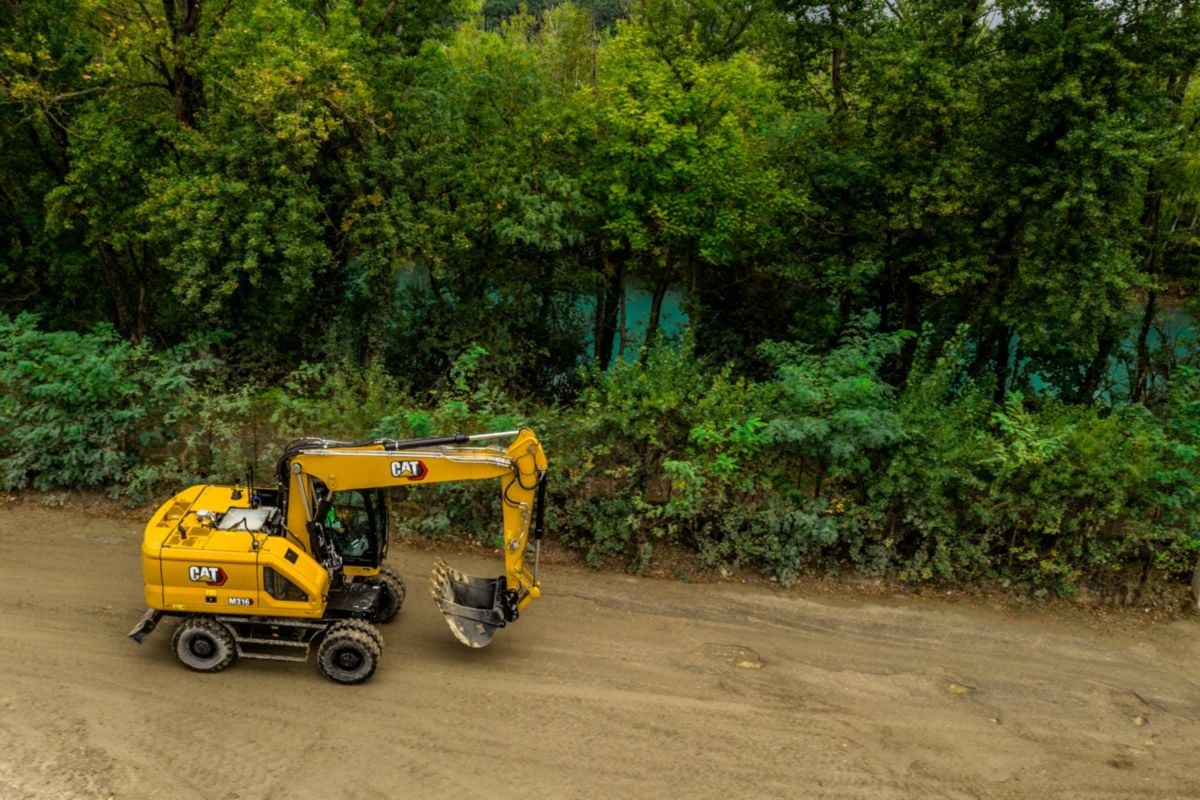

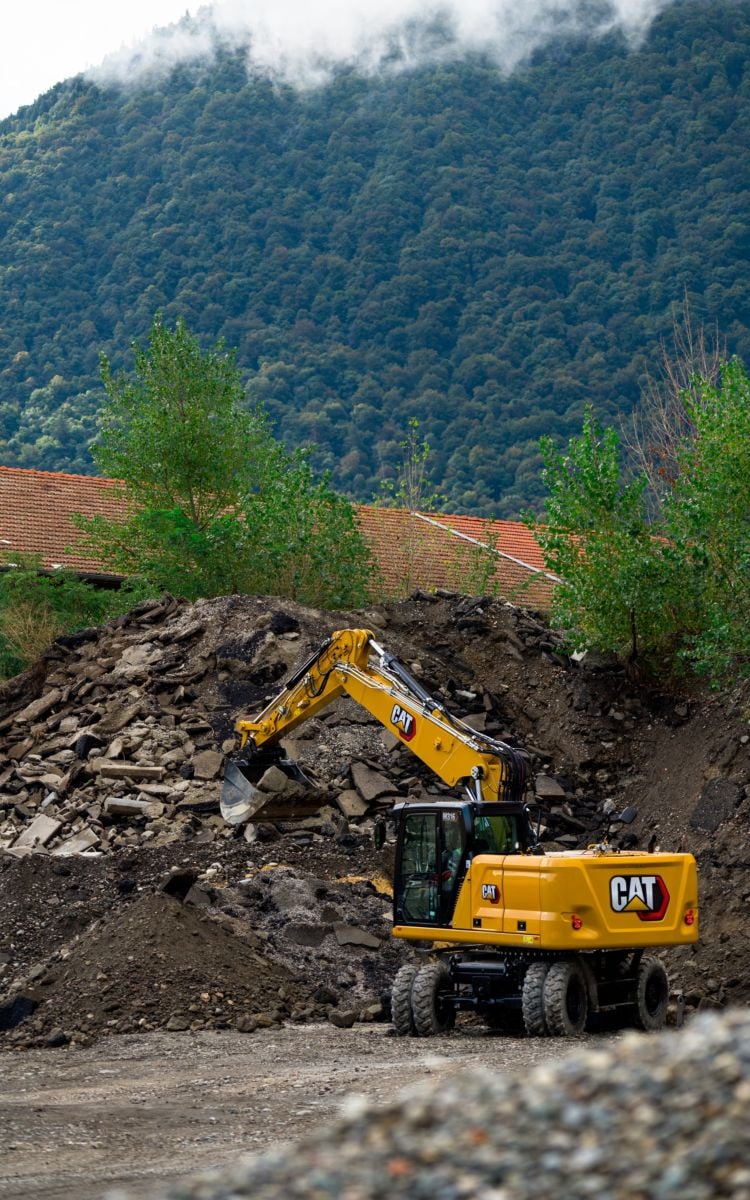

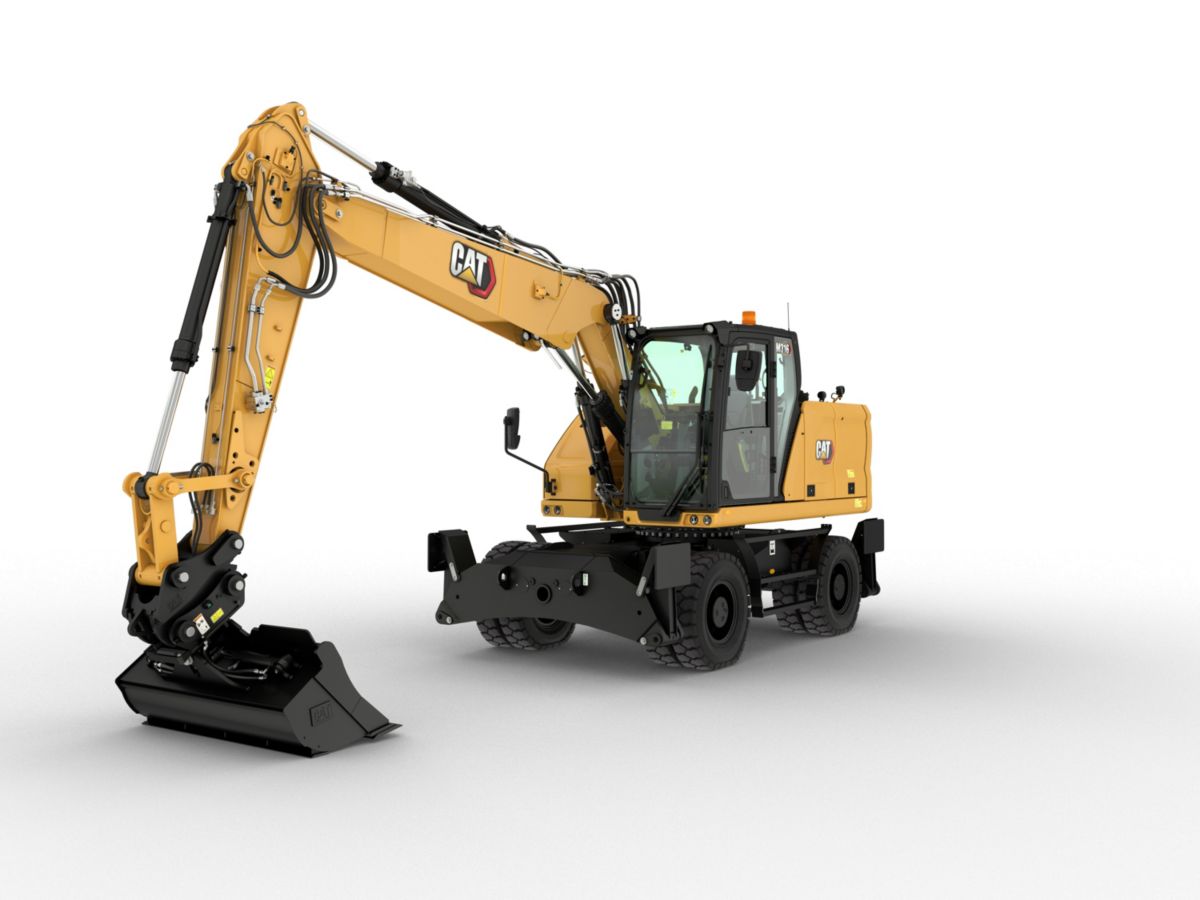

Cat M316

Mobiele graafmachines

  • Motortype -  Cat C4.4
  • Bedrijfsgewicht - 16.510 kg
  • Motorvermogen - 110 kW

Over de Cat M316



De Cat® M316 graafmachine biedt prestaties met tot 14 procent groter zwenkkoppel en technologische opties om de klus sneller te kunnen klaren. Bespaar tijd en geld tot wel 10 procent op onderhoudskosten en langere onderhoudsintervallen en 100 procent op dagelijks onderhoud op maaiveldhoogte. Met de M316 hebt u de mogelijkheid om langer te werken en tegelijk geld te besparen.

Specificaties

Motor
Motorvermogen - ISO 14396 110 kW
Motortype Cat C4.4
Boring 105 mm
Cilinderinhoud 4.4 l
Emissienormen Tier 4 Final, EU Stage V en Korea Tier 4 Final
Opmerking (1) Voldoet aan emissienormen van de Amerikaanse EPA Tier 4 Final, EU Stage V en Korea Tier 4 Final.
Opmerking (2) Aanbevolen voor gebruik tot een hoogte van 3000 m (9843') met correctie van motorvermogen boven 3000 m (9843').
Opmerking (3) Nominaal toerental 2200 tpm.
Hydraulisch systeem
Hoofdsysteem - maximale opbrengt - uitrustingsstuk 275 l/min
Maximale druk - uitrusting 35000 kPa
Maximale druk - zwenken 35000 kPa
Maximale druk – rijden 35000 kPa
Zwenkmechanisme
Maximaal zwenkkoppel 44 kN·m
Zwenksnelheid 10.2 r/min
Machinegewicht
Bedrijfsgewicht - maximaal 18400 kg
Bedrijfsgewicht - minimaal 17000 kg
Opmerking (1) Bedrijfsgewicht is inclusief volle brandstoftank, machinist, 10.00-20 banden, VA-giek, 2200 mm (7'3") graafarm, 3300 kg (7275 lb contragewicht), onderwagen en 4 gieken.
Vulhoeveelheden
Koelsysteem 24 l
Eindaandrijving 2.5 l
Brandstoftank 350 l
Hydraulisch systeem – inclusief tank 260 l
Hydrauliekolietank 120 l
Afmetingen
Giek 5205 mm (17'1")
Laadbak GD 0,8 m3 (1,05 yd3)
Graafarm 2,2 m (7' 3")
Speling van contragewicht 1301 mm
Bodemvrijheid 395 mm
Transporthoogte - bovenkant van cabine 3194 mm
Transportlengte 28.3 mm
Steunpunt 3870 mm
Zwenkstraal over achterkant 2350 mm
Lengte van onderwagen 4970 mm
Wielbasis 2550 mm
Werkbereiken en krachten
Giektype VA-giek
Laadbak GD 0,8 m3 (1,05 yd3)
Graafarm R2.2 (7'3")
Reikwijdte op maaiveldhoogte 8970 mm
Graafdiepte, verticale wand 4410 ft
Graafhoogte 5630 mm
Opmerking (1) Bereikwaarden zijn met dubbele pneumatische banden (10.00-20). Bereikwaarden worden berekend met GD-laadbak (CW) en een CW-30-snelkoppeling met een kantelradius van 1484 mm.
werkbereiken en krachten
Graafhoogte 10110 mm
Airconditioningsysteem
Opmerking Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 0,85 kg koelmiddel, dat een CO2-equivalent heeft van 1,216 metrieke ton.
Aandrijving
Maximale rijsnelheid 35 km/h

Kenmerken

Hoge prestaties met een lager brandstofverbruik

  • De Cat motor voorziet in uw prestatie- en productiebehoeften. De motor voldoet aan de emissienormen van de Amerikaanse EPA Tier 4 Final, EU Stage V en Korea Tier 4 Final.
  • Het reizen tussen locaties is gemakkelijker met reissnelheden tot 35 km/u (21,7 mph).
  • Van onverharde weg tot asfalt, de graafmachine helpt u de klus op tijd en efficiënt te klaren.
  • Het geavanceerde hydraulische systeem zorgt voor de optimale balans van vermogen en efficiëntie. Tegelijkertijd biedt het de controle die u nodig hebt om nauwkeurig te werken.
  • Met een tot 14 procent groter zwenkkoppel kunt u de klus sneller klaren en naar de volgende gaan. De speciale zwenkpomp biedt consistent vermogen voor betere mogelijkheden om te multitasken.

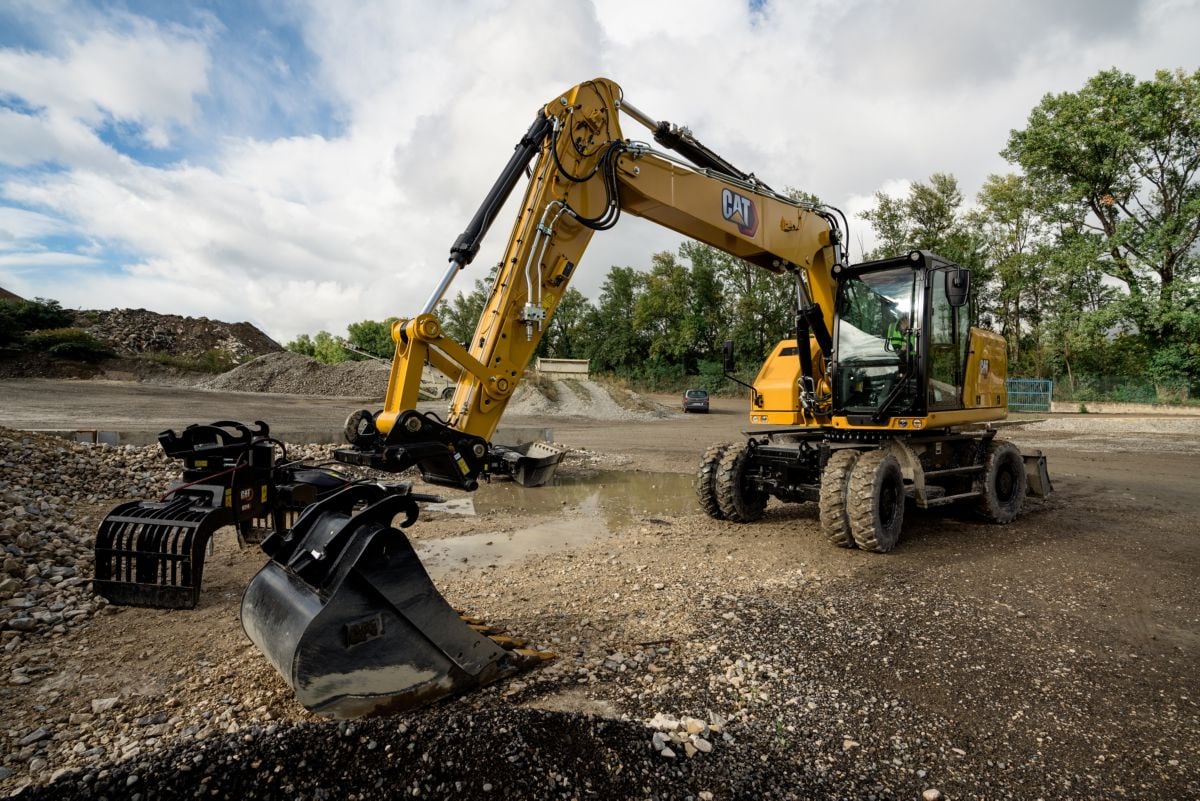

  • De extra hydraulische opties geven u de veelzijdigheid om diverse uitrustingsstukken van Cat te gebruiken.
  • Laat de temperatuur u niet weerhouden om te werken. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en koudestartvermogen tot –18 °C (0 °F).
Hoge prestaties met een lager brandstofverbruik

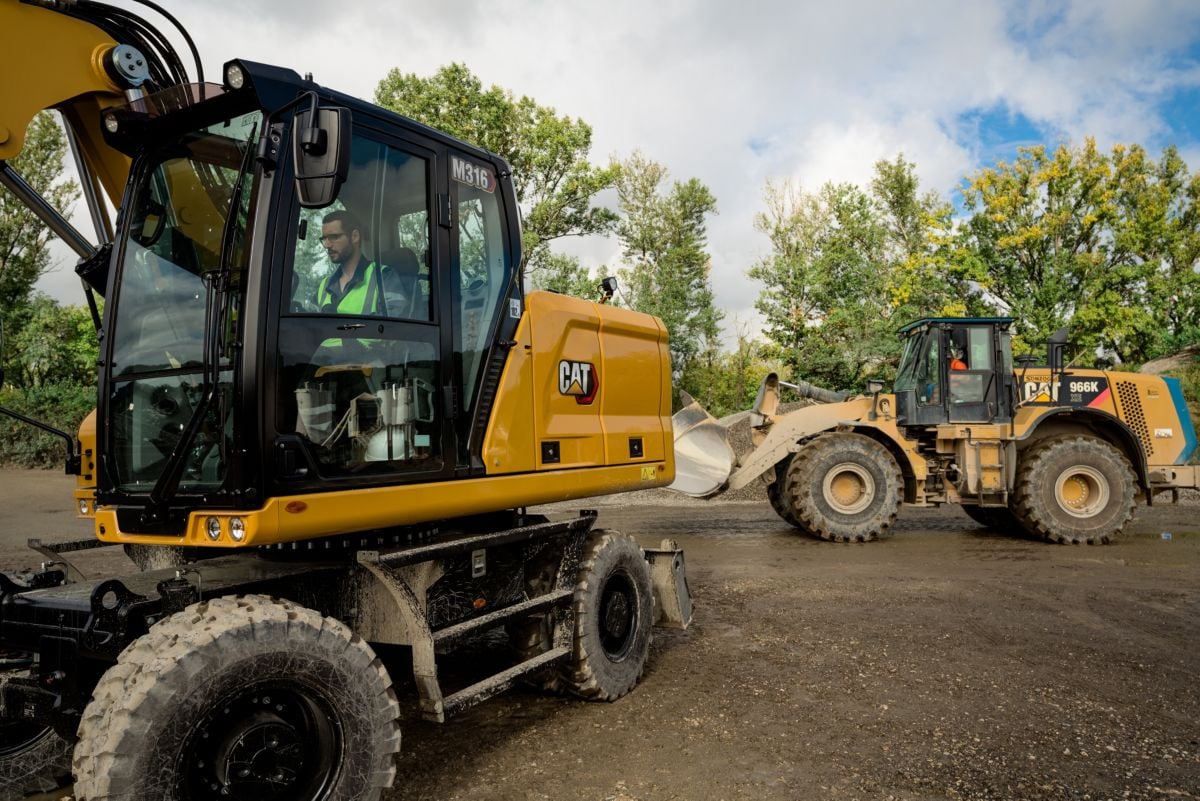

Comfortabel werken

  • Keuze uit Deluxe- en Premium-cabineopties.
  • De Deluxe-stoel is voorzien van verwarming en verstelbare luchtvering. De Premium-stoel verwarmt, koelt en verstelt automatisch.
  • Stap gemakkelijker in en uit de cabine met de opklapbare linkerconsole. • Geniet van een groter comfort in de cabine terwijl u werkt met minder cabinetrillingen vanwege geavanceerde viscosedempers.
  • Een comfortabele bediening van de graafmachine met de gemakkelijk te bereiken bedieningselementen.
Comfortabel werken

Lagere onderhoudskosten

  • Controleer en onderhoud uw machine snel met dagelijkse onderhoudspunten op maaiveldhoogte.
  • Controleer het motoroliepeil snel en veilig vanaf maaiveldhoogte.
  • Bespaar tot 10 procent op onderhoudsonderdelen met de nieuwe filters die langer meegaan.
  • Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine in de gaten via de monitor in de cabine.
  • De twee brandstoffiltratieniveaus beschermen de motor tegen vuile dieselbrandstof.
  • Het nieuwe hydrauliekoliefilter zorgt voor een betere filtratie en heeft terugslagkleppen die de olie schoonhouden als het filter wordt vervangen. Daarnaast heeft het een langere levensduur met een vervangingsinterval van 3000 uur. Dit is 50% langer dan bij eerdere filterontwerpen.
  • S•O•SSM -poorten bevinden zich op maaiveldhoogte om het onderhoud te vereenvoudigen en snel monsters te kunnen afnemen voor vloeistofanalyse.
  • Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, fleshouder en kledinghaak zijn eveneens aanwezig.
  • De met Bluetooth® geïntegreerde radio zorgt voor naadloze verbinding met de mobiele telefoon om te luisteren naar muziek en podcasts en om hands-free te bellen.
  • Pas eenvoudig de ideale temperatuur aan met het aanraakscherm of de draaiknop.
Lagere onderhoudskosten

Eenvoudig te bedienen

  • Start de motor met een druk op de knop, een Bluetooth-sleutelhouder of de unieke machinist-ID-functie.
  • Programmeer uw vermogensmodus en de voorkeuren van de joystick met behulp van uw machinist-ID. De graafmachine weet alles wat u hebt ingesteld, telkens wanneer u gaat werken.
  • Navigeer snel op de standaardmonitor van 254 mm (10") met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
  • Weet u niet zeker hoe een functie werkt of hoe u de graafmachine moet onderhouden? Gemakkelijke toegang tot de gebruikershandleiding op de monitor met aanraakscherm.
  • De automatische asvergrendeling drukt het pedaal voor u in, waardoor u minder handelingen hoeft te verrichten. De machine detecteert automatisch wanneer de bedrijfsrem en -as moeten worden vergrendeld of ontgrendeld. Deze wordt automatisch uitgeschakeld wanneer het rijpedaal wordt bediend.
Eenvoudig te bedienen

Elke dag veilig naar huis

  • Toegang tot dagelijkse onderhoudspunten op maaiveldhoogte.
  • Zorg ervoor dat uw graafmachine altijd via de machinist-ID beveiligd is. Gebruik uw pincode op de monitor om de startknopfunctie in te schakelen.
  • De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2:2008.
  • Profiteer van het uitstekende zicht in sleuven, in elke zwenkrichting en achter u dankzij kleinere cabinestijlen, grotere ruiten en een plat motorkapontwerp. Achteruitkijk- en zijzichtcamera's zijn standaard.
  • Het onderhoudsplatform biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform. De treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen.
  • De standaardhendel voor hydrauliekvergrendeling blokkeert alle hydraulische en rijfuncties in de neergelaten stand.
  • Zwenkvergrendeling voorkomt bediening van de bak tijdens het rijden.
  • De stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.
Elke dag veilig naar huis

Verhoog de efficiëntie en productiviteit met geïntegreerde Cat technologieën

  • Verhoog de productiviteit ten opzichte van traditioneel nivelleren met het optionele Cat Grade met 2D-systeem.
  • Optioneel Cat Payload-weegsysteem aan boord: Bereik nauwkeurige laaddoelen en verhoog de laadefficiëntie met wegen tijdens het werk en realtime schattingen van uw laadvermogen zonder zwenken.
  • Combineer Payload met VisionLink® en beheer uw productiedoelen op afstand of neem uw payload-gegevens met u mee. Met de USB-poort van de monitor kunt u uw resultaten downloaden, van één dienst tot een periode van maximaal 30 dagen, zodat u uw voortgang zonder internetverbinding of VisionLink abonnement kunt beheren.
  • Upgrade naar optionele Cat Grade met geavanceerde 2D: maak en bewerk eenvoudig nivelleerontwerpen op een tweede monitor van 254 mm (10") met aanraakscherm en hoge resolutie.
  • Upgrade naar optionele Cat Grade met 3D: maak en bewerk eenvoudig ontwerpen en bekijk het volledige bewegingsbereik van de hefarm op een tweede monitor met aanraakscherm en hoge resolutie.
  • De standaard 2D e-limiet wordt af fabriek geïntegreerd en voorkomt dat enig deel van de graafmachine buiten de door de machinist ingestelde punten beweegt.
  • Alle Cat Grade-systemen zijn compatibel met radio's en basisstations van Trimble, Topcon en Leica. Hebt u al geïnvesteerd in een grade-infrastructuur? U kunt nivelleersystemen van Trimble, Topcon en Leica op de machine installeren.
Verhoog de efficiëntie en productiviteit met geïntegreerde Cat technologieën
