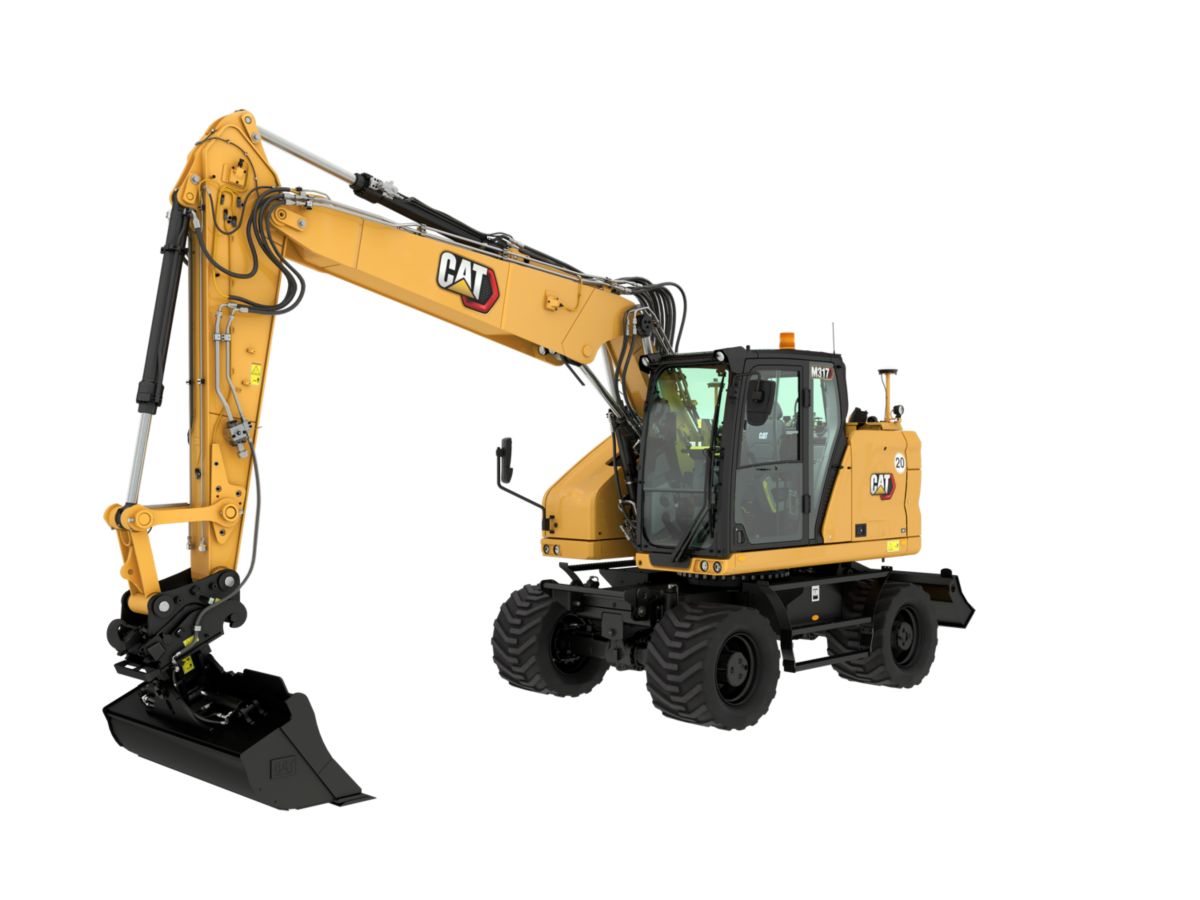

Cat M317

Mobiele graafmachines

Motortype - Cat C4.4
Bedrijfsgewicht - 16.750 kg
Motorvermogen - 112 kW

Over de Cat M317

De Cat® M317-graafmachine op banden biedt meer prestatiefuncties en veelzijdigheid dan ooit tevoren. Dankzij de compacte radius kunt u werken op plaatsen met beperkte ruimte. Met meer graafkracht en een hoger zwenkkoppel biedt de M317 alles wat u nodig hebt om de klus snel en efficiënt te klaren. Lage onderhoudskosten, langere onderhoudsintervallen en een lager brandstofverbruik zorgen samen voor lage bedrijfskosten - waardoor u meer geld in uw zak houdt.

Specificaties

Motor

Motortype	C4.4
Motorvermogen - ISO 14396	112 kW
Nettovermogen - ISO 9249	108 kW
Boring	105 mm
Slag	5 in
Cilinderinhoud	4.4 L

Hydraulisch systeem

Hoofdsysteem - maximale opbrengt - uitrustingsstuk	254 L/min
Maximale druk - werktuigcircuit - groot hefvermogen	37000 kPa
Maximale druk - uitrustingsstukcircuit - rijcircuit	35000 kPa
Maximale druk - werktuigcircuit - normaal	35000 kPa

Zwenkmechanisme

Maximaal zwenkkoppel	44 kNm
Zwenksnelheid	9.4 omw/min

Machinegewicht

Bedrijfsgewicht - maximaal	20100 kg
Bedrijfsgewicht - minimaal	17350 kg

Vulhoeveelheden

Brandstoftank	290 L
Dieseluitlaatvloeistof (DEF)	20 L

Mogelijkheden voor onderhoudsvulling

Koelsysteem	9.2 gal (US)
Hydrauliekolietank	120 L
Hydraulisch systeem - inclusief tank	280 L

Transmissie

Maximale rijsnelheid	35 km/h
Vooruit/achteruit - 1e versnelling	10 km/h
Vooruit/achteruit - 2e versnelling	35 km/h
Kruipversnelling - 1e versnelling	5.5 km/h
Kruipversnelling - 2e versnelling	15 km/h
Trekkracht	104 kN

Afmetingen

Giek	VA 5,2 m (17'1")
Graafarm	2,5 m (8'2")
Laadbak	GD 0,80 m³ (1.05 yd³ )
Transporthoogte - bovenkant van cabine	3320 mm
Steunpunt	3530 mm
Transportlengte	6260 mm
Zwenkstraal over achterkant	1850 mm
Speling contragewicht	1300 mm
Bodemvrijheid	325 mm
Lengte van onderwagen	5050 mm
Wielbasis	2700 mm

Werkbereiken en krachten

Giektype	VA 5,2 m (17'1")
Graafarm	2,5 m (8'2")
Laadbak	GD 0,80 m³ (1.05 yd³ )
Storthoogte	7770 mm
Graafhoogte	5770 mm
Reikwijdte op maaiveldhoogte	9220 mm
Graafdiepte, verticale wand	4470 mm
Graafarmkrachten (ISO)	70 kN
Laadbakkrachten (ISO)	119 kN

werkbereiken en krachten

Graafhoogte

10720 mm

Kenmerken

Hoge prestaties met een lager brandstofverbruik

De Cat® C4.4-motor voorziet in uw prestatie- en productiebehoeften. De motor voldoet aan de EU Stage IV-emissienormen.
Gebruik tot 5% minder brandstof in vergelijking met de M317F.
Werk met vertrouwen in krappe ruimtes. U kunt graven, zwenken en storten binnen een werkruimte.
Het reizen tussen locaties is gemakkelijker met reissnelheden tot 35 km/u (21.7 mph).
Van onverharde weg tot asfalt, de graafmachine helpt u de klus op tijd en efficiënt te klaren.
Het geavanceerde hydraulische systeem zorgt voor de optimale balans van vermogen en efficiëntie. Tegelijkertijd biedt het de controle die u nodig hebt om nauwkeurig te werken.
Met een tot 8 procent groter zwenkkoppel kunt u de klus sneller klaren en naar de volgende gaan. De speciale zwenkpomp biedt consistent vermogen voor betere mogelijkheden om te multitasken.
De extra hydraulische opties geven u de veelzijdigheid om diverse uitrustingsstukken van Cat te gebruiken.
Laat de temperatuur u niet weerhouden om te werken. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en koudestartvermogen tot –18 °C (0 °F).

Comfortabel werken

Keuze uit Deluxe- en Premium-cabineopties.
De Deluxe-stoel is voorzien van verwarming en verstelbare luchtvering. De Premium-stoel verwarmt, ventileert en verstelt automatisch.
Stap gemakkelijker in en uit de cabine met de opklapbare linkerconsole.
Geniet van een groter comfort in de cabine terwijl u werkt met minder cabinetrillingen vanwege geavanceerde viscosedempers.
Bedien de graafmachine comfortabel met de gemakkelijk te bereiken bedieningselementen vóór u.
Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, fleshouder en kledinghaak zijn eveneens aanwezig.
De met Bluetooth® geïntegreerde radio zorgt voor naadloze verbinding met de mobiele telefoon om te luisteren naar muziek en podcasts en om hands-free te bellen.
Stel eenvoudig de klimaatregeling in met het aanraakscherm of de draaiknop.

Lagere onderhoudskosten

Controleer en onderhoud uw machine snel met dagelijkse onderhoudspunten op maaiveldhoogte.
Controleer het motoroliepeil snel en veilig vanaf maaiveldhoogte.
Bespaar tot 5 procent op onderhoudsonderdelen met de nieuwe filters die langer meegaan.
Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine in de gaten via de monitor in de cabine.
Twee brandstoffiltratieniveaus beschermen de motor tegen vervuilde brandstof.
Het nieuwe hydrauliekoliefilter zorgt voor een betere filtratie en heeft terugslagkleppen die de olie schoonhouden als het filter wordt vervangen. Daarnaast heeft het een langere levensduur met een vervangingsinterval van 3000 uur. Dit is 50% langer dan bij eerdere filterontwerpen.
De S•O•SSM-poorten (Scheduled Oil Sampling) bevinden zich op maaiveldhoogte om het onderhoud te vereenvoudigen en snel monsters te kunnen afnemen voor vloeistofanalyse.

Eenvoudig te bedienen

Start de motor met een druk op de knop, een Bluetooth-sleutelhouder of de unieke machinist-ID-functie.
Programmeer uw vermogensmodus en de voorkeuren van de joystick met behulp van uw machinist-ID. De graafmachine weet alles wat u hebt ingesteld, telkens wanneer u gaat werken.
Navigeer snel op de standaardmonitor van 254 mm (10 inch) met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
De as vergrendelt bij nul snelheid en ontgrendelt wanneer het rijpedaal wordt ingetrapt. De as kan ook handmatig worden vergrendeld met een knop op de rechterconsole.
Automatische rem- en asvergrendeling activeert automatisch de bedrijfsrem en blokkeert het pendelen van de as. Dit wordt geactiveerd wanneer het rijpedaal in neutraal staat en de snelheid van de machine bijna nul is.

Veiligheid

Toegang tot dagelijkse onderhoudspunten op maaiveldhoogte.
Zorg ervoor dat uw graafmachine altijd via de machinist-ID beveiligd is. Gebruik uw pincode op de monitor om de startknopfunctie in te schakelen.
De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2:2008.
Vergrote ramen en een verbeterde indeling van de machine verbeteren het zicht vanaf de zitplaats in de cabine in vergelijking met de M317F. Achteruitkijk- en zijzichtcamera's zijn standaard.
Het onderhoudsplatform biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform. De treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen.
De standaardhendel voor hydrauliekvergrendeling blokkeert alle hydraulische en rijfuncties in de neergelaten stand.
De zwenkblokkering voorkomt dat de graafarm beweegt terwijl u rijdt.
Een stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.

Verhoog de efficiëntie en productiviteit met geïntegreerde Cat technologieën

Verhoog de productiviteit ten opzichte van traditioneel nivelleren met het optionele Cat Grade met 2D-systeem.
Optioneel Cat Payload-weegsysteem aan boord: Bereik nauwkeurige laaddoelen en verhoog de laadefficiëntie met wegen tijdens het werk en realtime schattingen van uw laadvermogen zonder zwenken.
Combineer Payload met VisionLink® en beheer uw productiedoelen op afstand of neem uw payload-gegevens met u mee. Met de USB-poort van de monitor kunt u uw resultaten downloaden, van één dienst tot een periode van maximaal 30 dagen, zodat u uw voortgang zonder internetverbinding of VisionLink abonnement kunt beheren.
Upgrade naar de optionele Cat Grade met geavanceerd 2D: Maak en bewerk eenvoudig nivelleerontwerpen op een tweede 254 mm (10 in) monitor met aanraakscherm en hoge resolutie.
Upgrade naar optionele Cat Grade met 3D: maak en bewerk eenvoudig ontwerpen en bekijk het volledige bewegingsbereik van de hefarm op een tweede monitor met aanraakscherm en hoge resolutie.
De optionele 2D e-limiet is vanuit de fabriek geïntegreerd om te voorkomen dat de graafmachine zich buiten de door de operator gedefinieerde instelpunten beweegt.
Alle Cat Grade-systemen zijn compatibel met radio's en basisstations van Trimble, Topcon en Leica. Hebt u al geïnvesteerd in een grade-infrastructuur? U kunt nivelleersystemen van Trimble, Topcon en Leica op de machine installeren.
