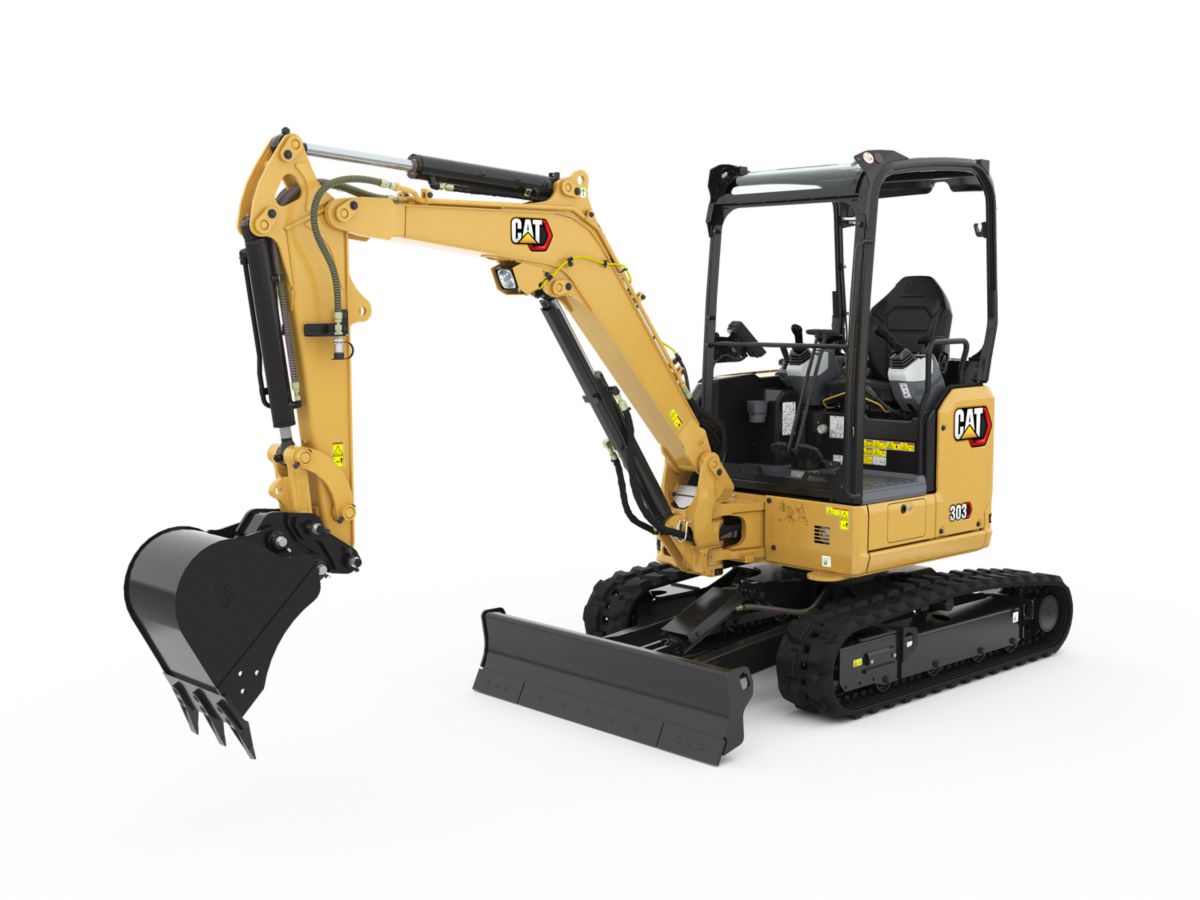

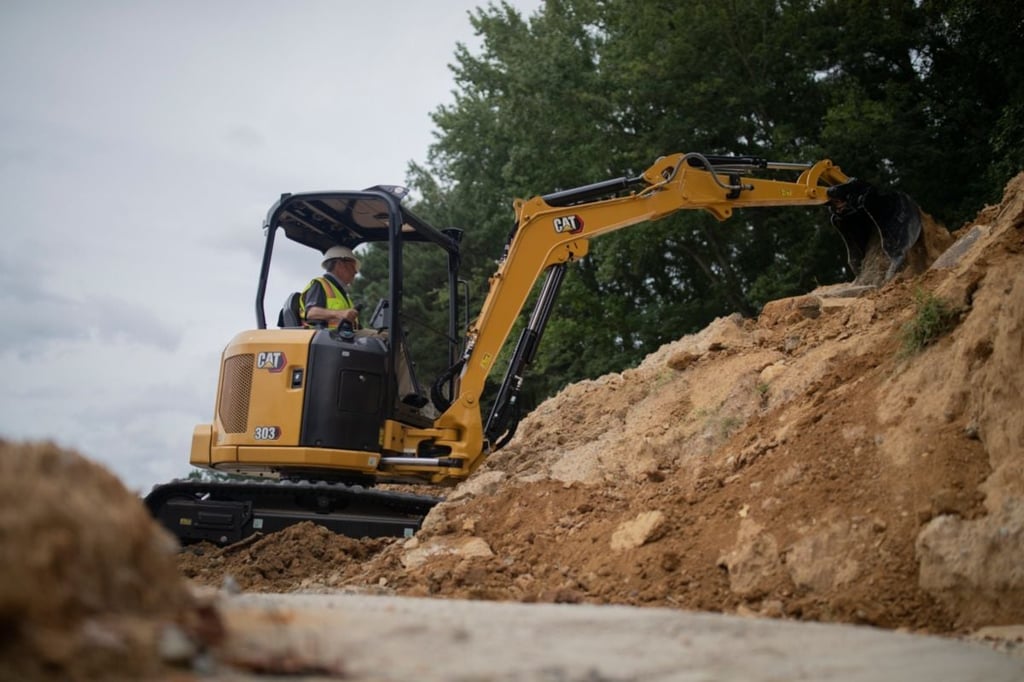

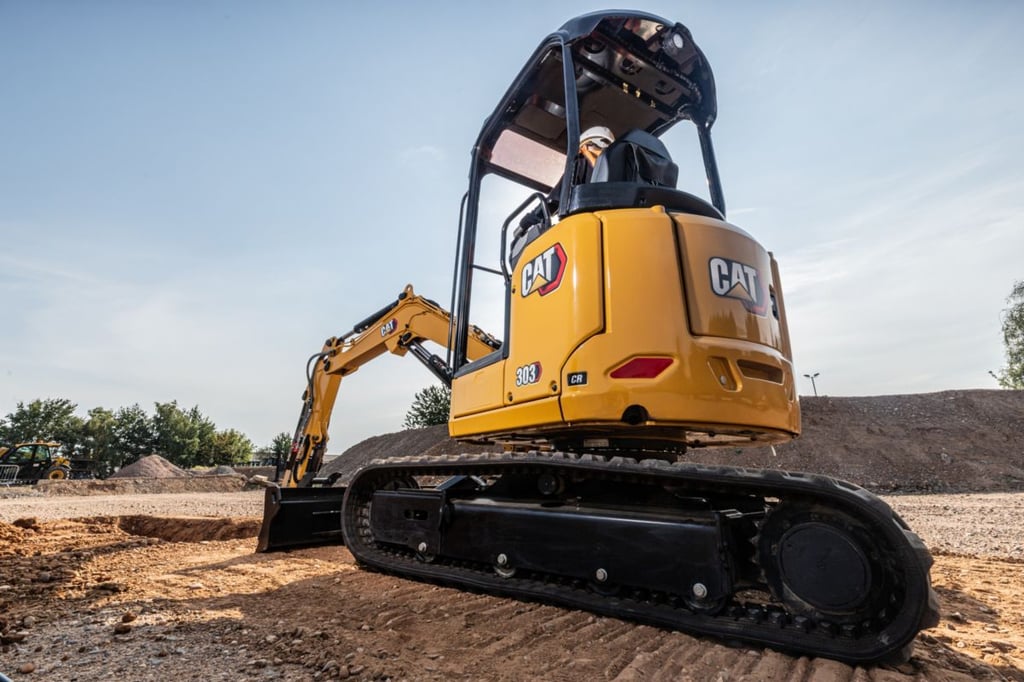

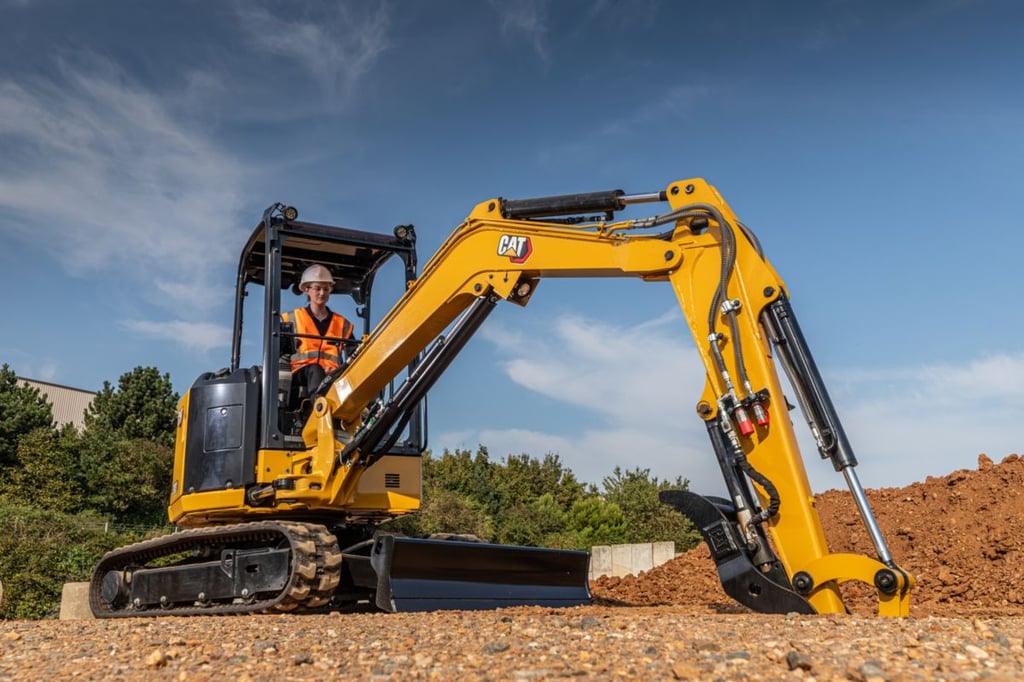

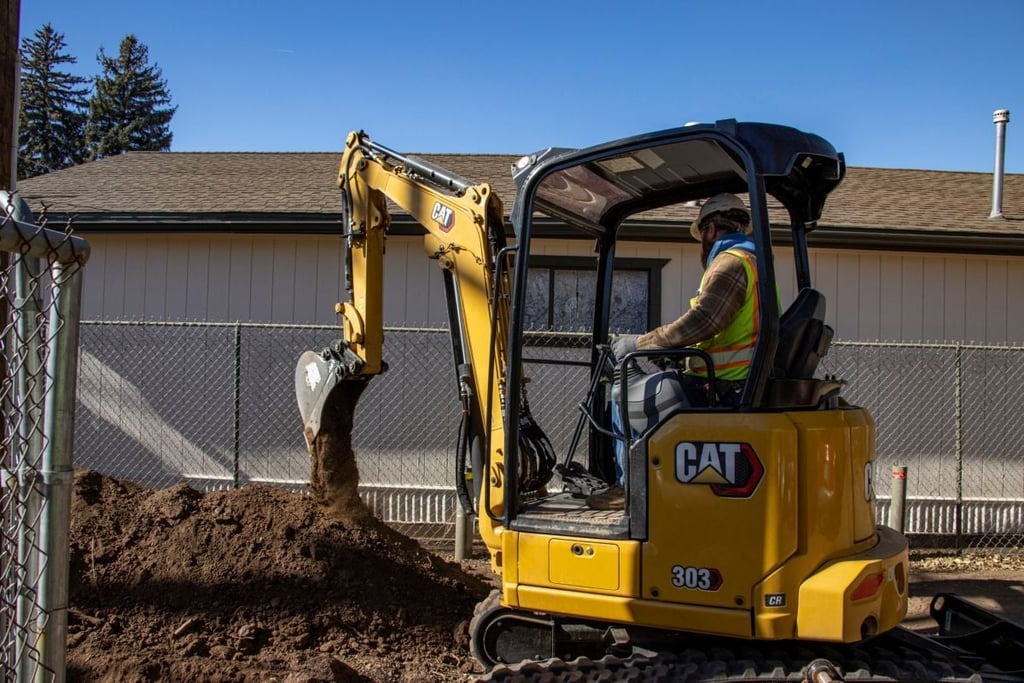

Cat 303 CR

Mini graafmachines

Motortype - Cat® 1.1 Turbo
Bedrijsfgewicht - 3.545 kg
Motorvermogen - 17.6 kW

Download brochure Vraag een offerte aan

Over de Cat 303 CR

De Cat® minigraafmachine 303 CR levert vermogen en prestaties in een miniformaat, zodat u in een breed scala aan toepassingen kunt werken.

Specificaties

Motor

Nettovermogen	17.6 kW
Motortype	C1.1 Turbo
Boring	77 mm
Opmerking (2)	Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een af fabriek geïnstalleerde ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een minimale belasting is uitgerust.
Brutovermogen - SAE J1995:2014	18.4 kW
Nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269	17.6 kW
Emissies	Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en EU Stage V.
Slag	81 mm
Opmerking	Het nettovermogen is getest volgens de normen ISO 9249 en EEG 80/1269.
Cilinderinhoud	1.1 L

Gewichten

Bedrijfsgewicht	3545 kg
Opmerking (1)	*Minimaal gewicht is gebaseerd op rubberen rupsen, machinist, volle brandstoftank, standaard graafarm, vast mes en geen extra contragewicht.
EU: gewicht CE-plaatje met overkapping***	3080 kg
Minimaal bedrijfsgewicht met overkapping*	3025 kg
Minimaal bedrijfsgewicht met cabine*	3140 kg
Opmerking (3)	***Gewicht CE-plaatje is gebaseerd op de meest voorkomende EU-configuratie. Inclusief machinist van 75 kg (165 lb) en volle brandstoftank en exclusief laadbak.
Maximaal bedrijfsgewicht met overkapping**	3425 kg
EU: gewicht CE-plaatje met cabine***	3180 kg
Maximaal bedrijfsgewicht met cabine**	3545 kg
Opmerking (2)	**Maximaal gewicht is gebaseerd op stalen rupsen, machinist, volle brandstoftank, lange graafarm, mes, laadbak en extra contragewicht.

Afmetingen - lange stick

Graafdiepte	2950 mm
Giekhoogte - transportstand	1920 mm
Zwenkstraal over achterkant met contragewicht	890 mm
Breedte van rupsband/rupsplaten	300 mm
Maximale reikwijdte	5240 mm
Reikwijdte van ingeschoven giek	1910 mm
Zwenken van giek - rechts	870 mm
Zwenkstraal over achterkant	845 mm
Maximale vrije storthoogte	3310 mm
Bodemvrijheid	310 mm
Totale lengte van onderwagen	2070 mm
Totale transporthoogte	2480 mm
Spoorbreedte - uitgeschoven	1550 mm
Maximale bladdiepte	535 mm
Maximale reikwijdte - maaiveldhoogte	5110 mm
Lengte stick	1560 mm
Totale transportlengte*	4560 mm
Maximale graafhoogte	4650 mm
Zwenklager - hoogte	570 mm
Opmerking	*Totale transportlengte is afhankelijk van stand van blad tijdens transport.
Zwenkstraal over achterkant zonder contragewicht	775 mm
Maximale bladhoogte	385 mm
Zwenken van giek - links	640 mm
Verticale wand	2070 mm

Blad

Hoogte	350 mm
Breedte	1550 mm

Afmetingen - standaardstick

Maximale bladdiepte	535 mm
Zwenkstraal over achterkant zonder contragewicht	775 mm
Maximale graafhoogte	4510 mm
Totale lengte van onderwagen	2070 mm
Giekhoogte - transportstand	1600 mm
Verticale wand	1820 mm
Totale transportlengte*	4510 mm
Zwenken van giek - links	640 mm
Totale transporthoogte	2480 mm
Breedte van rupsplaten	1550 mm
Zwenken van giek - rechts	870 mm
Zwenkstraal over achterkant – met extra contragewicht	890 mm
Zwenklager - hoogte	570 mm
Zwenkstraal over achterkant	845 mm
Maximale bladhoogte	385 mm
Graafdiepte	2650 mm
Maximale vrije storthoogte	3170 mm
Maximale reikwijdte - maaiveldhoogte	4830 mm
Maximale reikwijdte	4980 mm
Bodemvrijheid	310 mm
Breedte van rupsband/rupsplaten	300 mm
Reikwijdte van ingeschoven giek	1750 mm
Lengte stick	1260 mm
Opmerking	*Totale transportlengte is afhankelijk van stand van blad tijdens transport.

Zwenksysteem

Zwenken van giek - rechts	50 °
Zwenksnelheid van machine	9 omw/min
Zwenken van giek - links	75 °

Geluid

Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008)	94 dB(A)
Geluidsdruk bij de machinist (ISO 6396:2008)	78 dB(A)
Opmerking	Richtlijn Europese Unie "2000/14/EG"

Hydraulisch systeem

Extra circuit - primair - opbrengst	65 L/min
Extra circuit - secundair - druk	245 bar
Bedrijfsdruk - zwenken	176 bar
Pompopbrengst bij 2400 tpm	100 L/min
Type	Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume
Graafkracht - stick - standaard	16.6 kN
Bedrijfsdruk - rijden	245 bar
Graafkracht - laadbak	28.4 kN
Bedrijfsdruk - uitrusting	245 bar
Extra circuit - primair - druk	245 bar
Extra circuit - secundair - opbrengst	25 L/min
Graafkracht - stick - lang	14.8 kN
Opmerking	Debiet en druk zijn niet combineerbaar. Onder belasting, als het debiet stijgt, daalt de druk.

Rijsysteem

Hellingvermogen - maximaal	30°
Bodemdruk - maximaal gewicht	32.3 kPa
Bodemdruk - minimaal gewicht	27.6 kPa
Rijsnelheid - hoog	4.5 km/h
Maximale trekkracht - lage snelheid	31.4 kN
Rijsnelheid - laag	2.6 km/h
Maximale trekkracht - hoge snelheid	14.7 kN

Vulhoeveelheden

Koelsysteem	4 L
Hydrauliekolietank	18 L
Motorolie	4 L
Brandstoftank	45 L
Hydraulisch systeem	35 L

Gewichtstoename t.o.v. minimale configuratie

Contragewicht	100 kg
Cabine	115 kg
Stalen rupsen	125 kg
Lange stick	25 kg
Extra contragewicht	250 kg

Certificering - cabine en overkapping

ROPS-constructie (bescherming bij omkantelen)	ISO 12117-2:2008
Bovenste afscherming	ISO 10262:1998 Niveau I
TOPS-constructie (kantelbeveiligingsconstructie)	ISO 12117:1997

Kenmerken

DE HELE DAG COMFORTABEL

Kies een overkapping of een afgedichte overdrukcabine uitgerust met airconditioning, verstelbare polssteunen en een geveerde stoel, zodat u de hele dag comfortabel kunt werken.

EENVOUDIG TE BEDIENEN

De bedieningselementen zijn gebruiksvriendelijk en via de intuïtieve lcd-monitor van de nieuwe generatie kunt u de machinegegevens eenvoudig aflezen. Er kan ook een geavanceerde touchscreen monitor worden gemonteerd.

RIJMODUS MET JOYSTICKBESTURING

Over het werkterrein rijden is nog gemakkelijker met de joystickbesturingsoptie van Cat. Schakel eenvoudig om van traditionele rijhendels en -pedalen naar joysticks om de machine te verplaatsen en het mes te bedienen. Geniet van minder inspanning en betere controle!

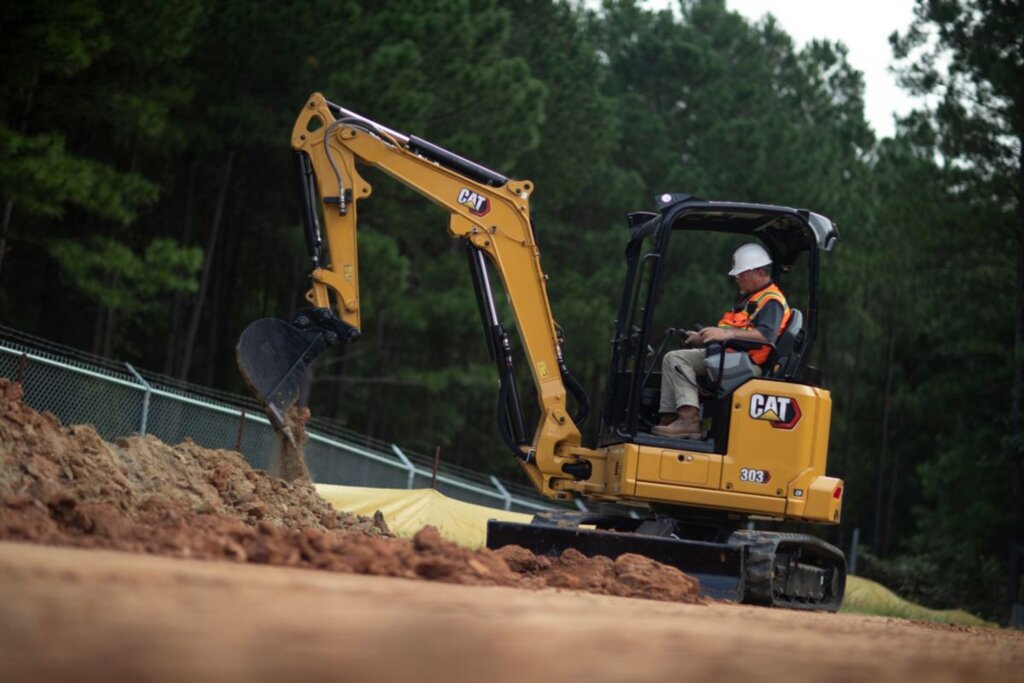

GROOTSE PRESTATIES IN EEN COMPACT ONTWERP

Dankzij het grote hefvermogen en de goede graafprestaties kunt u de klus sneller uitvoeren. Het ontwerp met een compacte draaicirkel biedt u toegang tot en laat u werken in de meest krappe ruimtes. De dozer drijver zorgt voor gemakkelijk opruimen.

VEILIGHEID OP HET WERKTERREIN

Uw veiligheid is onze hoogste prioriteit. De Cat minigraafmachine is zodanig ontworpen dat u veilig bent op het werkterrein. Instapverlichting, werklampen en een fluorescerende oprolbare veiligheidsgordel zijn slechts enkele van de ingebouwde veiligheidsvoorzieningen van de machine.

EENVOUDIG ONDERHOUD VOOR MINDER STILSTAND

De Cat minigraafmachine is snel en eenvoudig te onderhouden. Routine-onderhoudspunten zijn gemakkelijk te bereiken op maaiveldhoogte via de zijportieren. Met de unieke kantelbare cabine of overkapping kunt u extra onderhoudsgebieden bereiken wanneer dat nodig is.

LAGERE BEDRIJFSKOSTEN

De Cat minigraafmachine werd ontworpen om uw bedrijfskosten te verlagen en is uitgerust met functies zoals automatisch stationair draaien, automatische motoruitschakeling en efficiënte hydrauliek met een pomp met variabel slagvolume.

ONGEËVENAARDE DEALERONDERSTEUNING

Uw Cat dealer staat voor u klaar om u te helpen uw bedrijfsdoelstellingen te bereiken. Bij uw Cat dealer kunt u altijd terecht, niet alleen voor materieel maar ook voor training van machinisten, onderhoud en nog veel meer.

DUURZAAMHEID

De Cat® C13-motor voldoet aan de emissienormen van de Amerikaanse EPA Tier 4 Final, Euro-V en Japan 2014.
Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylesters)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Neem contact op met uw Cat dealer of raadpleeg de “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor meer informatie.
De automatische motoruitschakeling bij stationair draaien vermindert onnodig brandstofverbruik en uitstoot van broeikasgassen doordat de motor automatisch in de stationaire stand gaat wanneer de machine niet werkt.
Automatisch uitschakelingssysteem voor stationaire motor schakelt de machine uit na een vooraf ingestelde stationairperiode om brandstof te besparen en onnodige stationairtijd te beperken.
Cruise control helps you maintain a constant speed as you travel across your jobsite saving fuel and reducing greenhouse gas emissions.
De Cat® veiligheidsgordelverklikker geeft een machinist van zwaar materieel zowel een akoestische als visuele waarschuwing om hem eraan te herinneren de gordel om te doen tijdens het gebruik van de machine. The easy-to-install system is compatible with all equipment brands to help ensure operator safety.
Verlengde onderhoudsintervallen verminderen niet alleen de stilstandtijd, maar verminderen ook de hoeveelheid vloeistof en filters die tijdens de levensduur van de machine moeten worden vervangen.
Software-updates op afstand minimaliseren stilstand- en onderhoudstijd en houden uw activa op de meest efficiënte manier draaiende. Waarschuwingen over machine-updates worden online vanuit uw Cat dealer verzonden en u kunt de updates uitvoeren zonder dat er een technicus van de dealer ter plaatse komt.
Remote Troubleshoot (storingzoeken) vermindert de onderhoudstijd en laat uw machine met de maximale efficiëntie draaien doordat uw Cat dealer de machine online kan testen terwijl u aan het werk bent. Zodra een probleem is vastgesteld, kan een technicus het in één keer oplossen, wat u tijd en geld bespaart.

Raadpleeg uw Cat dealer of “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor details. **Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%).
