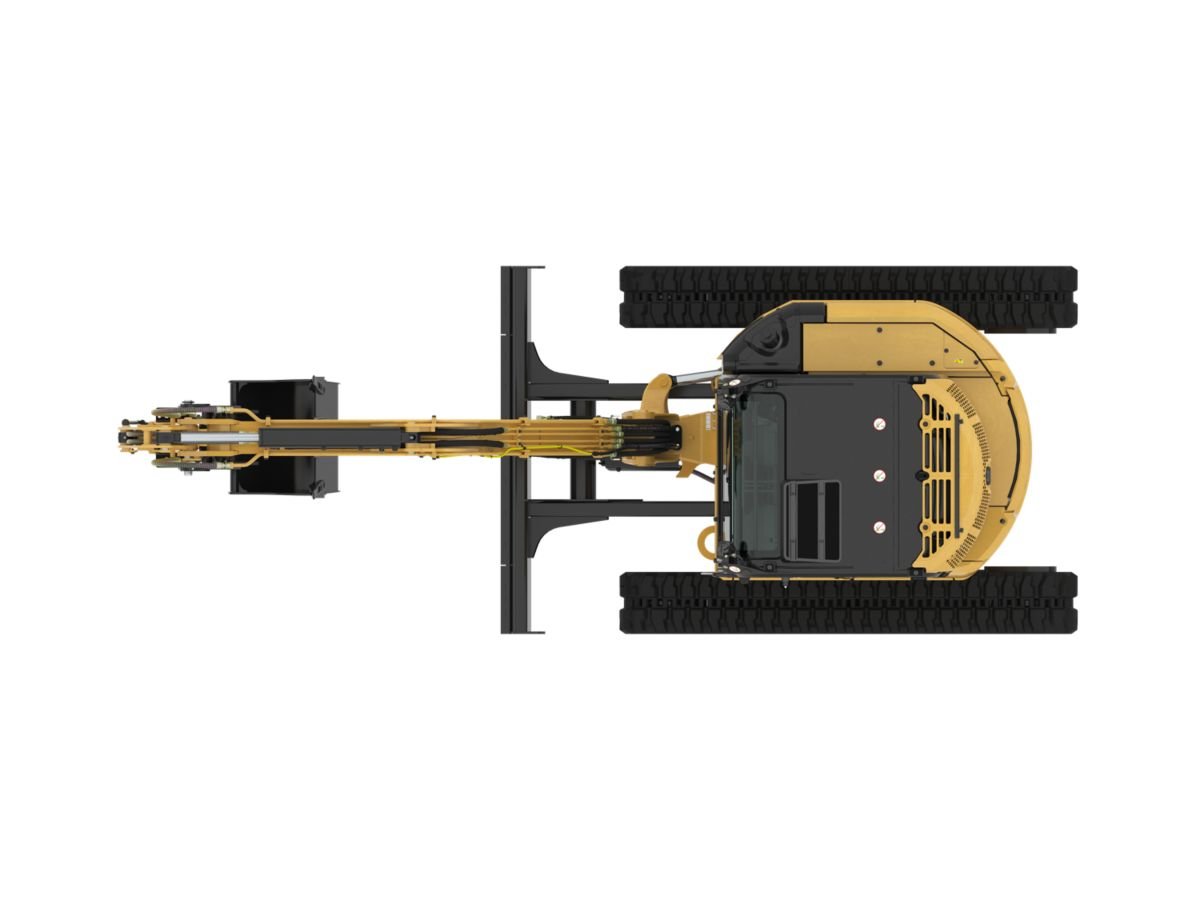

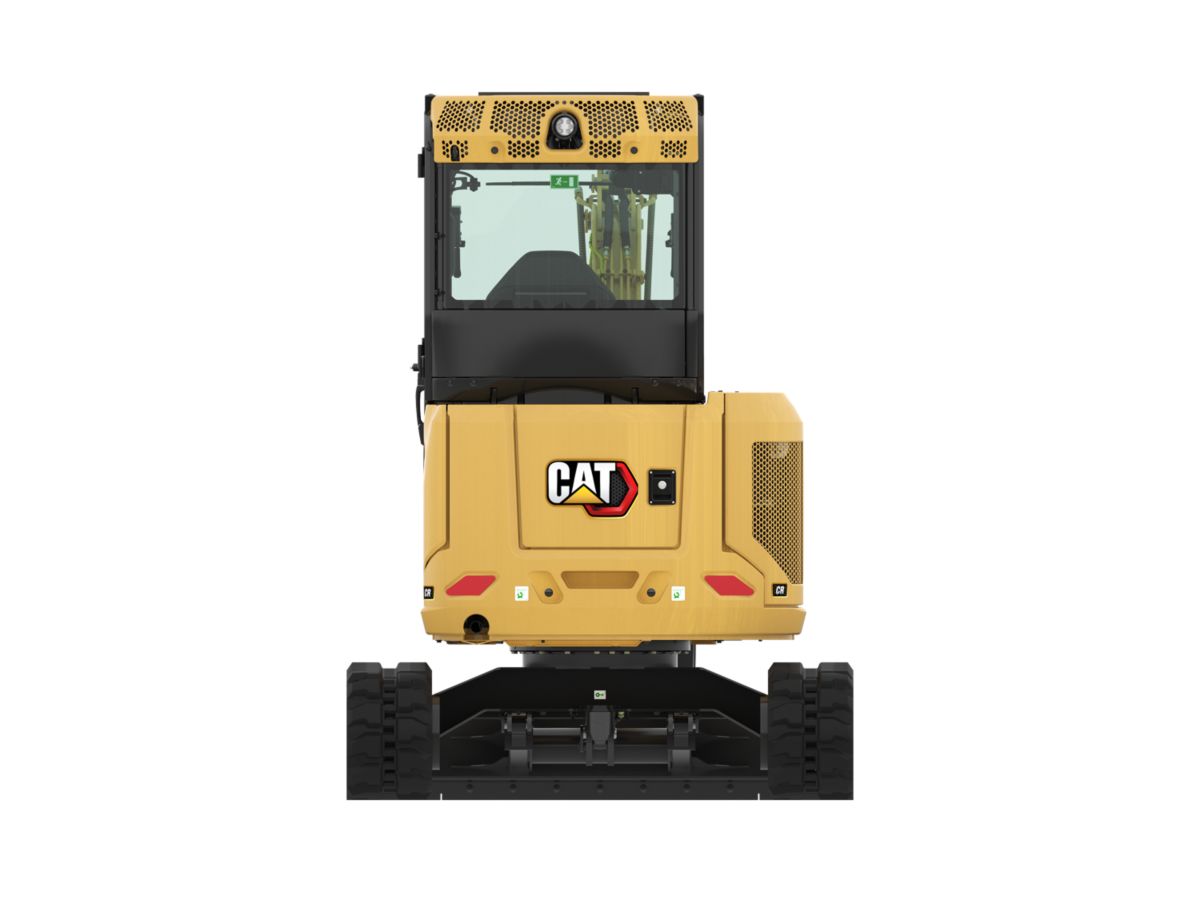

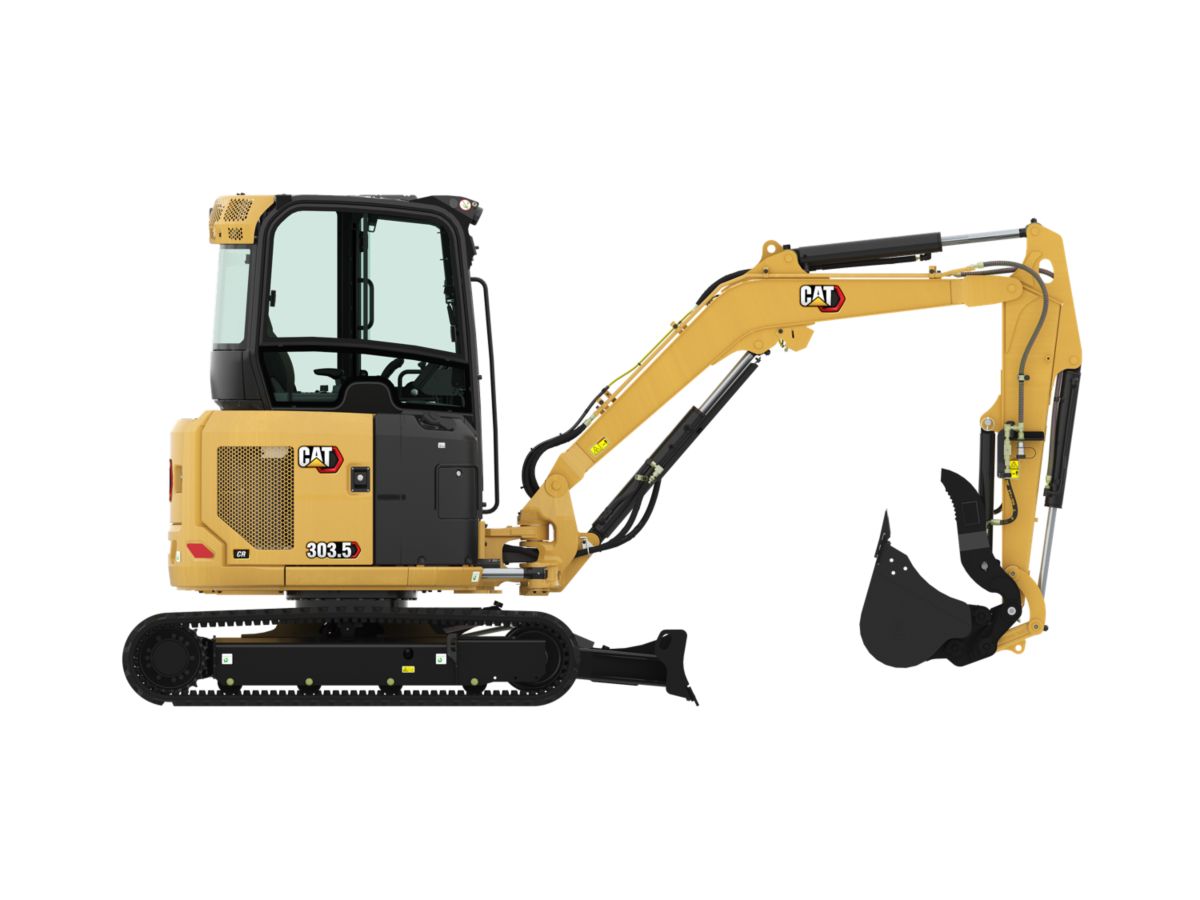

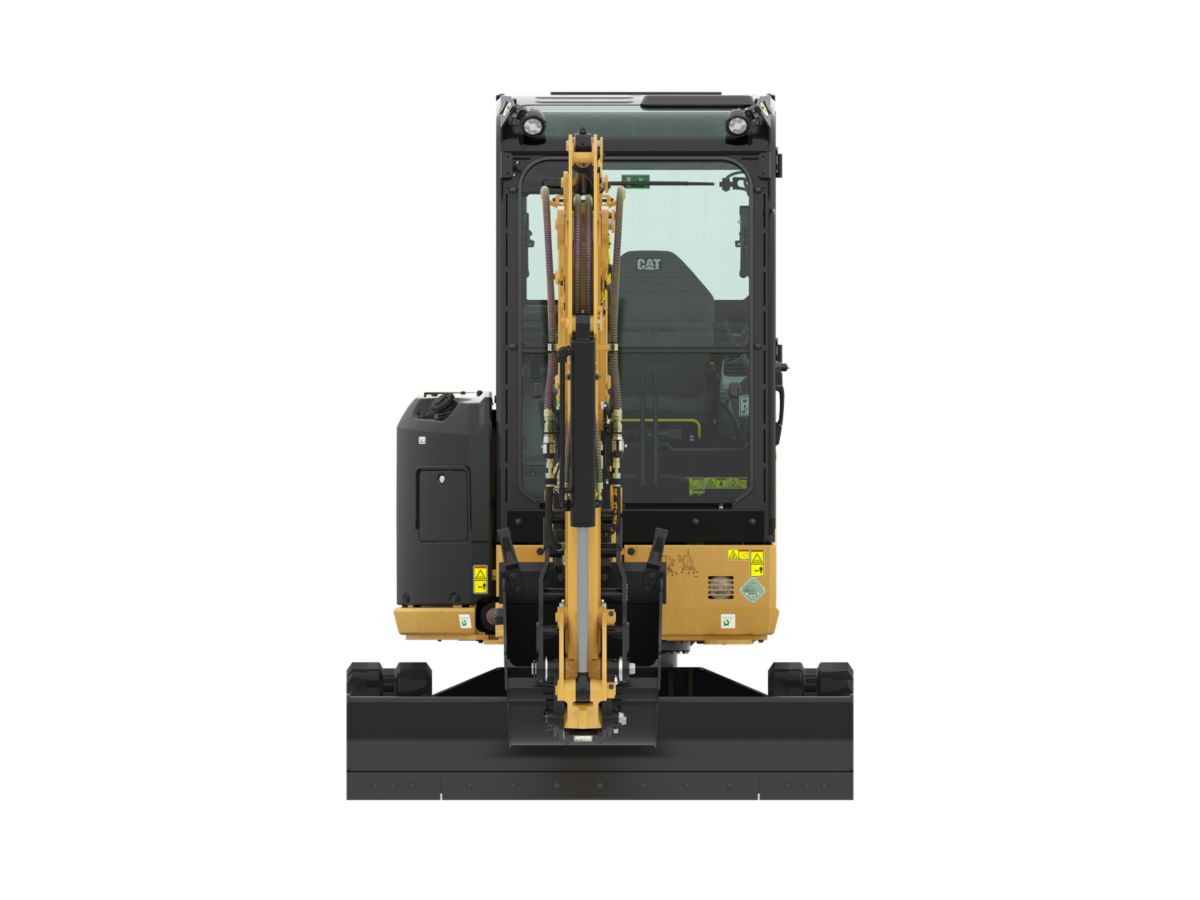

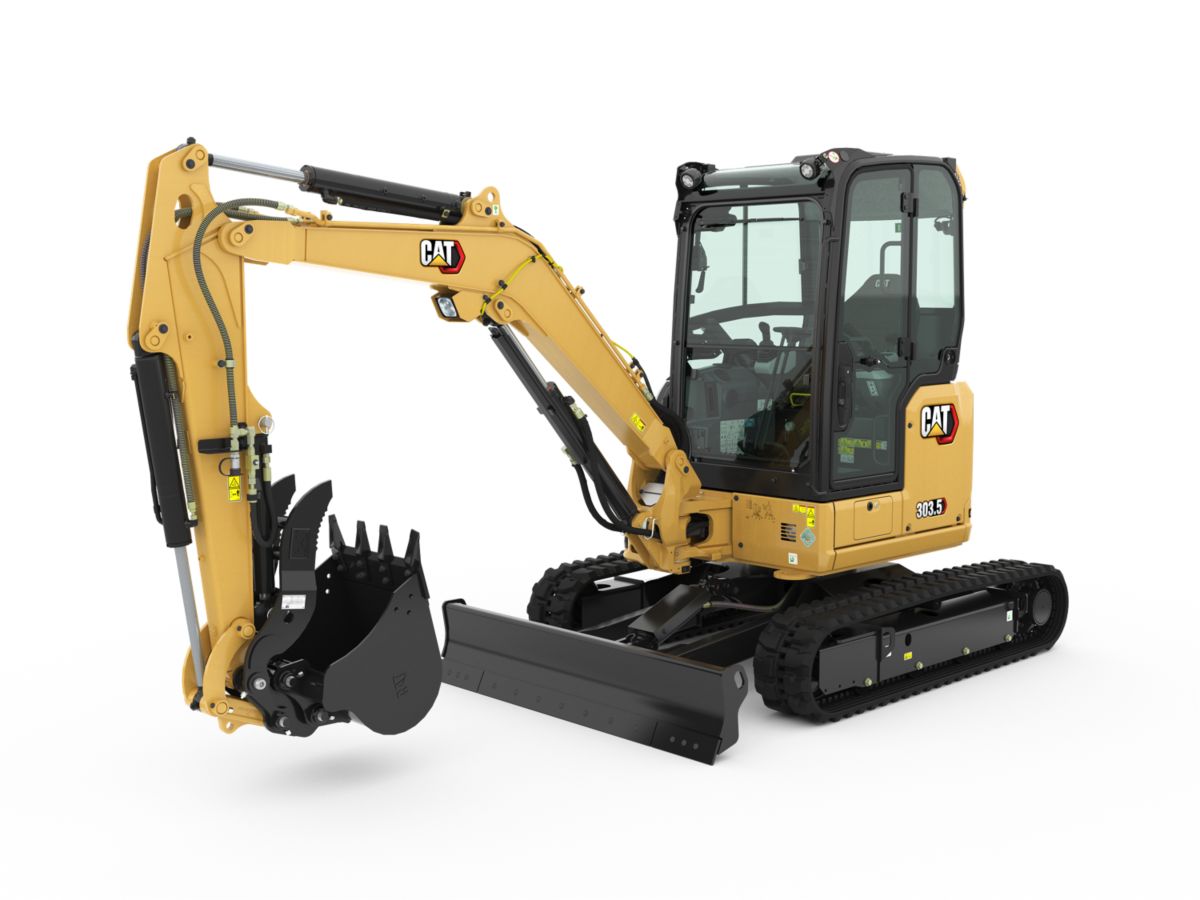

Cat 303.5 CR

Mini graafmachines

  • Motortype - Cat® 1.7
  • Bedrijsfgewicht - 4.190 kg
  • Motorvermogen - 17.6 kW

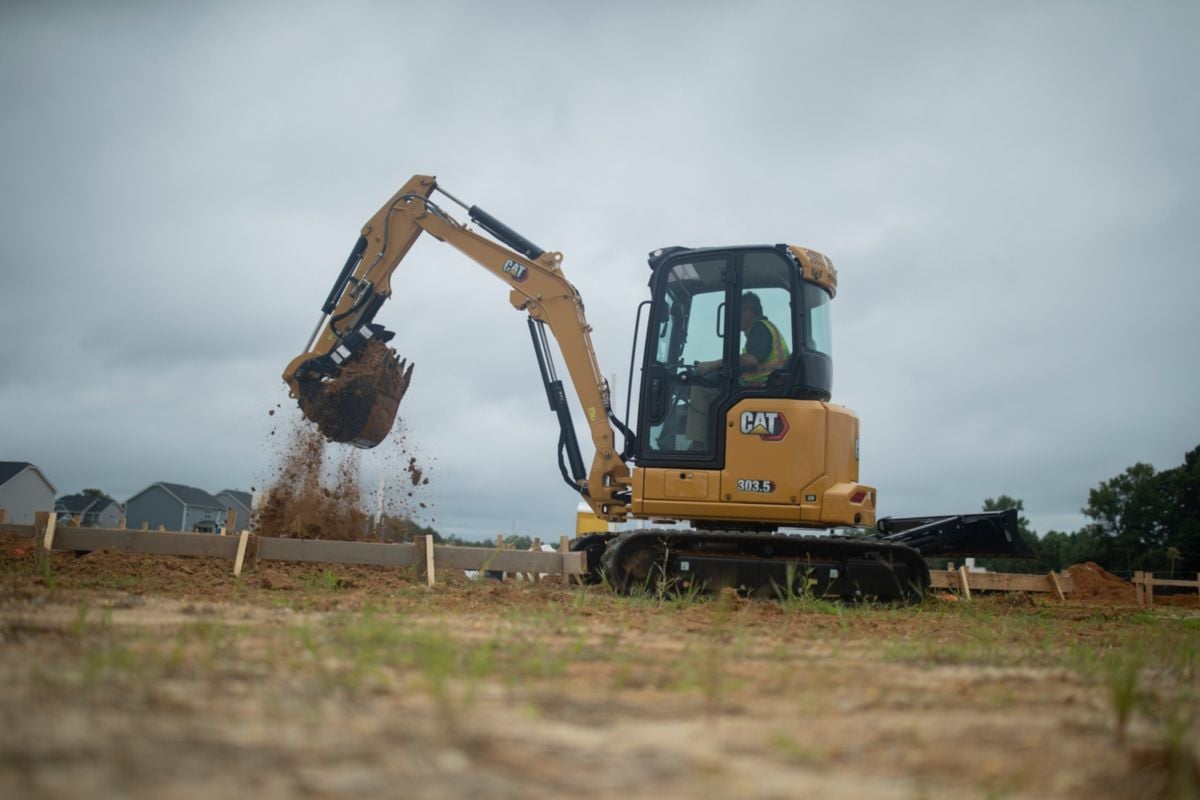

Over de Cat 303.5 CR



De Cat® minigraafmachine 303-5 CR levert vermogen en prestaties in een miniformaat, zodat u in een breed scala aan toepassingen kunt werken.

Specificaties

Motor
Nettovermogen 17.6 kW
Motortype C1.7
Boring 84 mm
Nettovermogen @ 2200 tpm - Amerikaanse EPA Tier 4 Final/EU Stage V - ISO 9249/EEC 80/1269 17.6 kW
Cilinderinhoud 1.7 L
Opmerking Het nettovermogen is getest volgens de normen ISO 9249 en EEG 80/1269.
Brutovermogen - 2,400 rpm - SAE J1995 18.4 kW
Emissies Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en EU Stage V.
Opmerking (2) Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een af fabriek geïnstalleerde ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een minimale belasting is uitgerust.
Slag 100 mm
Gewichten
Bedrijfsgewicht 4190 kg
Minimaal bedrijfsgewicht met overkapping* 3480 kg
EU: gewicht CE-plaatje met cabine*** 3630 kg
Opmerking (3) ***Gewicht CE-plaatje is gebaseerd op de meest voorkomende EU-configuratie. Inclusief machinist van 75 kg (165 lb) en volle brandstoftank en exclusief laadbak.
Maximaal bedrijfsgewicht met cabine** 4190 kg
Maximaal bedrijfsgewicht met overkapping** 4050 kg
EU: gewicht CE-plaatje met overkapping*** 3530 kg
Minimaal bedrijfsgewicht met cabine* 3620 kg
Opmerking (1) *Minimaal gewicht is gebaseerd op rubberen rupsen, machinist, volle brandstoftank, standaard graafarm, vast mes en geen extra contragewicht.
Opmerking (2) **Maximaal gewicht is gebaseerd op stalen rupsen, machinist, volle brandstoftank, lange graafarm, mes, laadbak en extra contragewicht.
Afmetingen - lange stick
Graafdiepte 3110 mm
Breedte van rupsband/rupsplaten 300 mm
Maximale reikwijdte 5510 mm
Totale rupsbreedte 1780 mm
Maximale bladdiepte 535 mm
Zwenkstraal over achterkant zonder contragewicht 890 mm
Lengte stick 1560 mm
Zwenklager - hoogte 565 mm
Zwenken van giek - links 25.2 °
Totale transportlengte* 4850 mm
Maximale reikwijdte - maaiveldhoogte 5380 mm
Maximale vrije storthoogte 3600 mm
Zwenkstraal over achterkant met contragewicht 960 mm
Totale transporthoogte 2480 mm
Opmerking *Totale transportlengte is afhankelijk van stand van blad tijdens transport.
Reikwijdte van ingeschoven giek 1860 mm
Maximale graafhoogte 5020 mm
Verticale wand 2390 mm
Giekhoogte - transportstand 1750 mm
Maximale bladhoogte 385 mm
Totale lengte van onderwagen 2220 mm
Zwenken van giek - rechts 870 mm
Bodemvrijheid 310 mm
Blad
Hoogte 350 mm
Breedte 1780 mm
Afmetingen - standaardstick
Zwenken van giek - rechts 870 mm
Zwenkstraal over achterkant met contragewicht 960 mm
Lengte stick 1260 mm
Maximale reikwijdte - maaiveldhoogte 5130 mm
Zwenken van giek - links 640 mm
Maximale reikwijdte 5270 mm
Breedte van rupsband/rupsplaten 300 mm
Maximale vrije storthoogte 3490 mm
Zwenklager - hoogte 565 mm
Giekhoogte - transportstand 1520 mm
Totale transporthoogte 2480 mm
Totale transportlengte* 4800 mm
Reikwijdte van ingeschoven giek 1760 mm
Opmerking *Totale transportlengte is afhankelijk van stand van blad tijdens transport.
Zwenkstraal over achterkant – met extra contragewicht 1005 mm
Maximale graafhoogte 4920 mm
Verticale wand 2250 mm
Graafdiepte 2810 mm
Totale lengte van onderwagen 2220 mm
Zwenkstraal over achterkant zonder contragewicht 890 mm
Maximale bladdiepte 535 mm
Maximale bladhoogte 385 mm
Bodemvrijheid 310 mm
Gewichtstoename t.o.v. minimale configuratie
Cabine 140 kg
Contragewicht 100 kg
Stalen rupsen 130 kg
Lange stick 20 kg
Verstelbaar dozerblad 160 kg
Extra contragewicht 250 kg
Vulhoeveelheden
Brandstoftank 45 L
Hydrauliekolietank 20 L
Koelsysteem 7 L
Motorolie 6 L
Hydraulisch systeem 45 L
Rijsysteem
Bodemdruk - minimaal gewicht 29.6 kPa
Maximale trekkracht - hoge snelheid 16.9 kN
Maximale trekkracht - lage snelheid 31 kN
Rijsnelheid - hoog 4.5 km/h
Hellingvermogen - maximaal 30°
Rijsnelheid - laag 2.6 km/h
Bodemdruk - maximaal gewicht 35.7 kPa
Hydraulisch systeem
Pompopbrengst bij 2400 tpm 100 L/min
Extra circuit - primair - opbrengst 70 L/min
Bedrijfsdruk - zwenken 181 bar
Type Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume
Extra circuit - secundair - druk 245 bar
Graafkracht - stick - lang 16.9 kN
Extra circuit - secundair - opbrengst 25 L/min
Graafkracht - laadbak 33 kN
Bedrijfsdruk - rijden 245 bar
Bedrijfsdruk - uitrusting 245 bar
Extra circuit - primair - druk 245 bar
Graafkracht - stick - standaard 18.9 kN
Opmerking *Debiet en druk zijn niet combineerbaar. Onder belasting, als het debiet stijgt, daalt de druk.
Geluid
Opmerking Richtlijn Europese Unie "2000/14/EG"
Geluidsdruk bij de machinist (ISO 6396:2008) 78 dB(A)
Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008) 94 dB(A)
Zwenksysteem
Zwenksnelheid van machine 9 omw/min
Zwenken van giek - rechts 50 °
Zwenken van giek - links 75 °
Afmetingen (bij benadering) - standaardstick
Zwenkstraal over achterkant – met extra contragewicht 1005 mm
Certificering - cabine en overkapping
ROPS-constructie (bescherming bij omkantelen) ISO 12117-2:2008
TOPS-constructie (kantelbeveiligingsconstructie) ISO 12117:1997
Bovenste afscherming ISO 10262:1998 Niveau I
Afmetingen (bij benadering) – lange stick
Zwenkstraal over achterkant – met extra contragewicht 1005 mm

Kenmerken

DE HELE DAG COMFORTABEL

  • Kies een overkapping of een afgedichte overdrukcabine uitgerust met airconditioning, verstelbare polssteunen en een geveerde stoel, zodat u de hele dag comfortabel kunt werken.
ALL DAY COMFORT

EENVOUDIG TE BEDIENEN

  • De bedieningselementen zijn gebruiksvriendelijk en via de intuïtieve lcd-monitor van de nieuwe generatie kunt u de machinegegevens eenvoudig aflezen. Er kan ook een geavanceerde touchscreen monitor worden gemonteerd.

RIJMODUS MET JOYSTICKBESTURING

  • Over het werkterrein rijden is nog gemakkelijker met de joystickbesturingsoptie van Cat. Schakel eenvoudig om van traditionele rijhendels en -pedalen naar joysticks om de machine te verplaatsen en het mes te bedienen. Geniet van minder inspanning en betere controle!

GROOTSE PRESTATIES IN EEN COMPACT ONTWERP

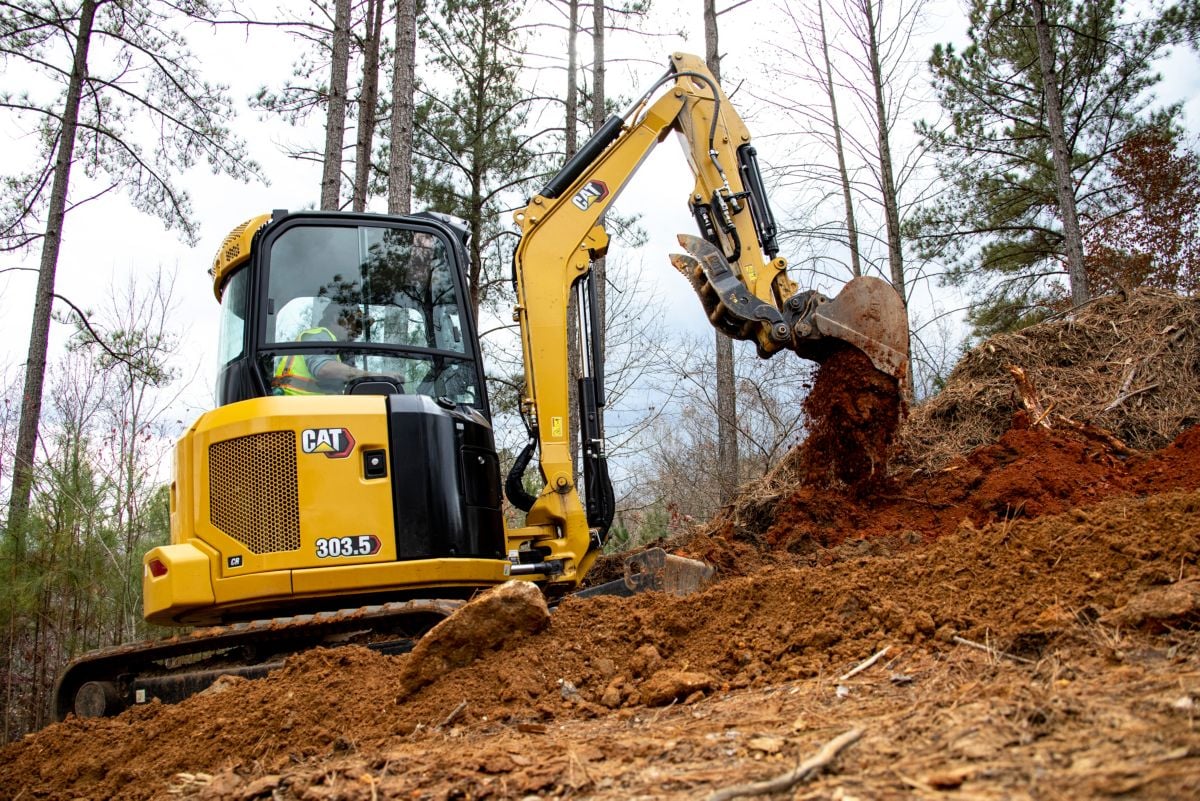

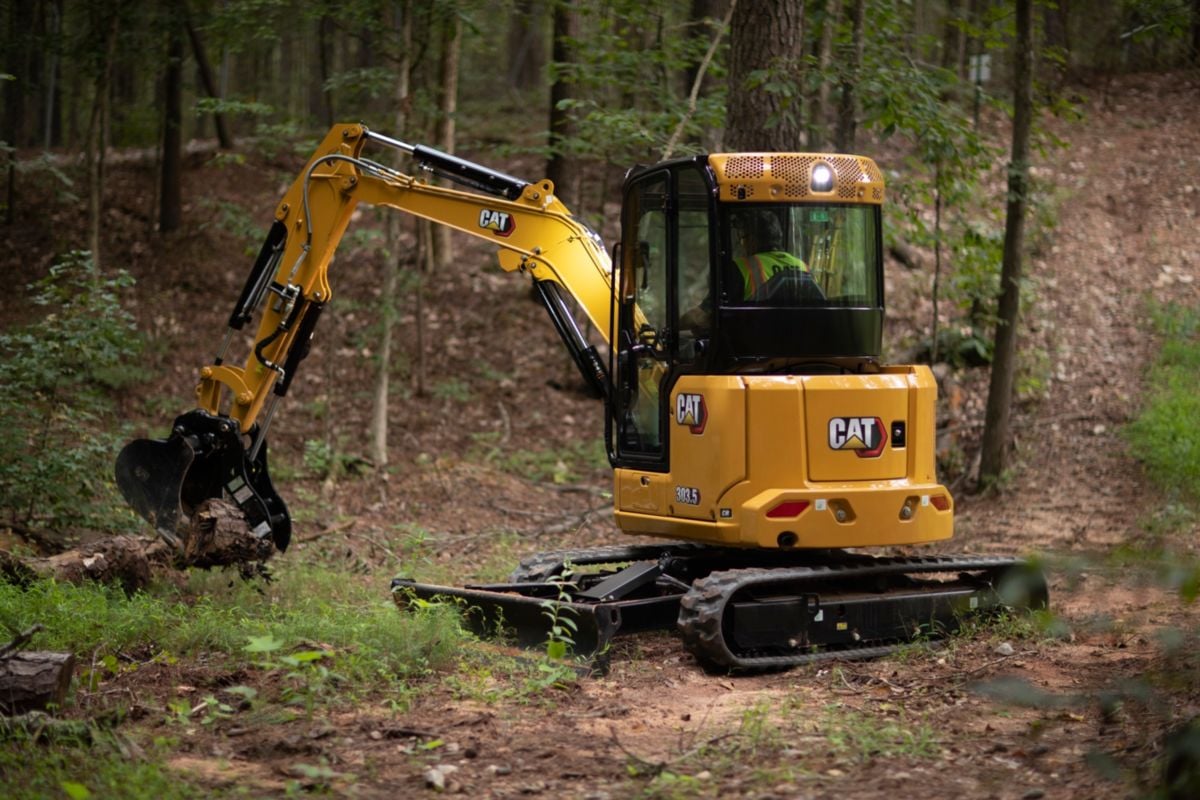

  • Dankzij het grote hefvermogen en de goede graafprestaties kunt u de klus sneller uitvoeren. Het ontwerp met een compacte draaicirkel biedt u toegang tot en laat u werken in de meest krappe ruimtes. De dozer drijver zorgt voor gemakkelijk opruimen.
BIG PERFORMANCE IN A COMPACT DESIGN

VEILIGHEID OP HET WERKTERREIN

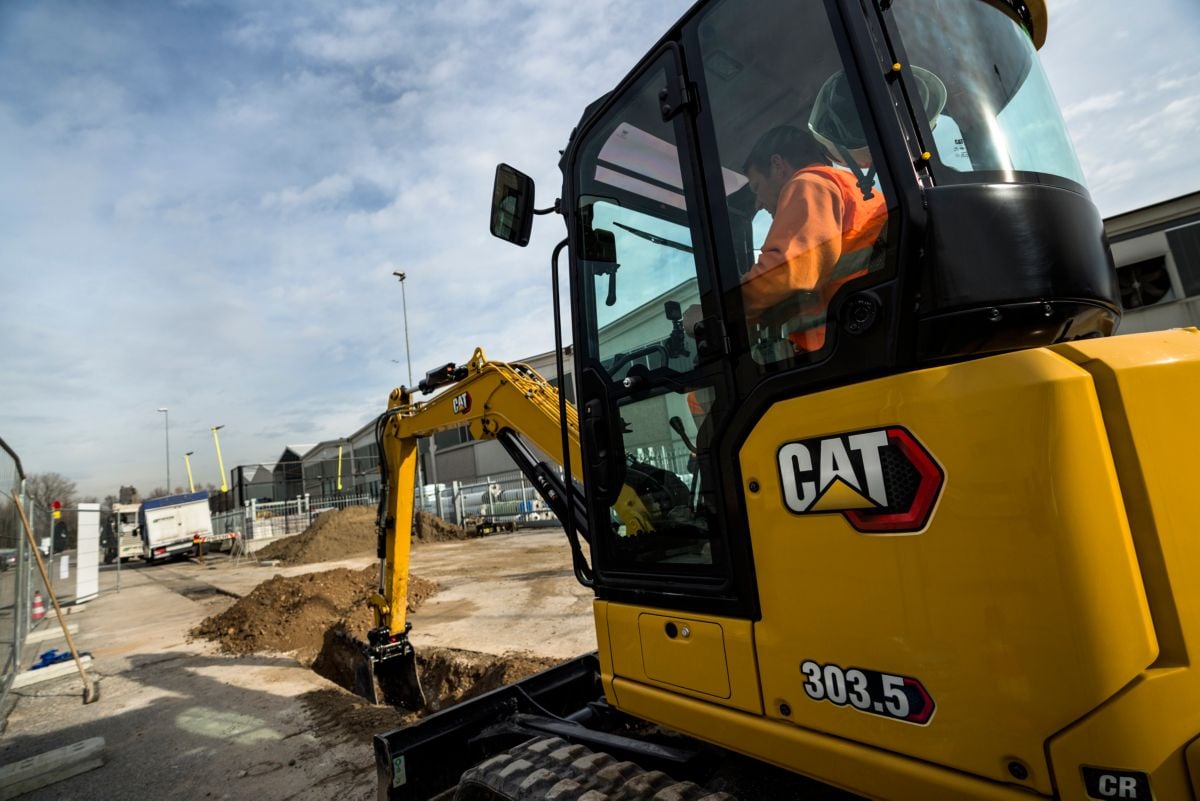

  • Uw veiligheid is onze hoogste prioriteit. De Cat minigraafmachine is zodanig ontworpen dat u veilig bent op het werkterrein. Instapverlichting, werklampen en een fluorescerende oprolbare veiligheidsgordel zijn slechts enkele van de ingebouwde veiligheidsvoorzieningen van de machine.
SAFETY ON THE JOB SITE

EENVOUDIG ONDERHOUD VOOR MINDER STILSTAND

  • De Cat minigraafmachine is snel en eenvoudig te onderhouden. Routine-onderhoudspunten zijn gemakkelijk te bereiken op maaiveldhoogte via de zijportieren. Met de unieke kantelbare cabine of overkapping kunt u extra onderhoudsgebieden bereiken wanneer dat nodig is.
SIMPLE SERVICE FOR LESS DOWNTIME

LAGERE BEDRIJFSKOSTEN

  • De Cat minigraafmachine werd ontworpen om uw bedrijfskosten te verlagen en is uitgerust met functies zoals automatisch stationair draaien, automatische motoruitschakeling en efficiënte hydrauliek met een pomp met variabel slagvolume.

DUURZAAMHEID

  • De Cat® C13-motor voldoet aan de emissienormen van de Amerikaanse EPA Tier 4 Final, Euro-V en Japan 2014.
  • Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylesters)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Neem contact op met uw Cat dealer of raadpleeg de “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor meer informatie.
  • De automatische motoruitschakeling bij stationair draaien vermindert onnodig brandstofverbruik en uitstoot van broeikasgassen doordat de motor automatisch in de stationaire stand gaat wanneer de machine niet werkt.
  • Automatisch uitschakelingssysteem voor stationaire motor schakelt de machine uit na een vooraf ingestelde stationairperiode om brandstof te besparen en onnodige stationairtijd te beperken.
  • Cruise control helps you maintain a constant speed as you travel across your jobsite saving fuel and reducing greenhouse gas emissions.
  • De Cat® veiligheidsgordelverklikker geeft een machinist van zwaar materieel zowel een akoestische als visuele waarschuwing om hem eraan te herinneren de gordel om te doen tijdens het gebruik van de machine. The easy-to-install system is compatible with all equipment brands to help ensure operator safety.
  • Verlengde onderhoudsintervallen verminderen niet alleen de stilstandtijd, maar verminderen ook de hoeveelheid vloeistof en filters die tijdens de levensduur van de machine moeten worden vervangen.
  • Software-updates op afstand minimaliseren stilstand- en onderhoudstijd en houden uw activa op de meest efficiënte manier draaiende. Waarschuwingen over machine-updates worden online vanuit uw Cat dealer verzonden en u kunt de updates uitvoeren zonder dat er een technicus van de dealer ter plaatse komt.
  • Remote Troubleshoot (storingzoeken) vermindert de onderhoudstijd en laat uw machine met de maximale efficiëntie draaien doordat uw Cat dealer de machine online kan testen terwijl u aan het werk bent. Zodra een probleem is vastgesteld, kan een technicus het in één keer oplossen, wat u tijd en geld bespaart.
  • Cat Grade technologieën combineren een geavanceerde begeleiding met een optionele geautomatiseerde machinebesturing, wat u helpt de gewenste nivelleerresultaten te bereiken en tegelijk het brandstofverbruik en de uitstoot van broeikasgassen vermindert door de betere efficiëntie, productiviteit op de werkplek en nauwkeurigheid.
Raadpleeg uw Cat dealer of “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor details. **Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%).
SUSTAINABILITY
