Cat 304

Mini graafmachines

  • Motortype - Cat® 1.7 Turbo
  • Bedrijsfgewicht - 4.475 kg
  • Motorvermogen - 33.6 kW
Nieuwe generatie

Over de Cat 304



De Cat® minigraafmachine 304 levert vermogen en prestaties in een miniformaat, zodat u in een breed scala aan toepassingen kunt werken.

Specificaties

Motor
Nettovermogen 33.6 kW
Motortype C1.7 Turbo
Brutovermogen bij 2400 rpm - SAE J1995:2014 36.1 kW
Boring 84 mm
Emissies Voldoet aan emissienormen Amerikaanse EPA Tier 4 Final en EU Stage V.
Slag 100 mm
Cilinderinhoud 1.662 L
Nettovermogen - 2400 tpm - ISO 9249/EEG 80/1269 33.6 kW
Opmerking Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een af fabriek geïnstalleerde ventilator, luchtinlaatsysteem, uitlaatsysteem en dynamo met een minimale belasting is uitgerust.
Gewichten
Bedrijfsgewicht 4475 kg
Minimaal bedrijfsgewicht met overkapping* 3925 kg
Maximaal bedrijfsgewicht met overkapping** 4375 kg
Opmerking (2) **Maximaal gewicht is inclusief stalen rupsen, machinist, volle brandstoftank, lange graafarm, recht blad, extra contragewicht en geen laadbak.
Opmerking (1) *Minimaal gewicht is gebaseerd op rubberen rupsen, machinist, volle brandstoftank, standaardgraafarm, recht blad, geen laadbak en geen extra contragewicht.
Maximaal bedrijfsgewicht met cabine** 4475 kg
Minimaal bedrijfsgewicht met cabine* 4025 kg
Gewichtstoename t.o.v. minimale configuratie
Stalen rupsen 195 kg
Contragewicht 225 kg
Verstelbaar dozerblad 110 kg
Lange stick 30 kg
Rijsysteem
Bodemdruk - minimaal gewicht 28.7 kPa
Maximale trekkracht - lage snelheid 32.6 kN
Rijsnelheid - laag 3.5 km/h
Bodemdruk - maximaal gewicht 33.8 kPa
Rijsnelheid - hoog 5.2 km/h
Maximale trekkracht - hoge snelheid 19 kN
Hellingvermogen - maximaal 30°
Vulhoeveelheden
Koelsysteem 11 L
Motorolie 6 L
Hydraulisch systeem 65 L
Brandstoftank 63 L
Hydrauliekolietank 52 L
Hydraulisch systeem
Bedrijfsdruk - rijden 245 bar
Extra circuit - secundair - druk 245 bar
Graafkracht - stick - lang 19.2 kN
Extra circuit - secundair - opbrengst 28 L/min
Pompopbrengst bij 2400 tpm 96 L/min
Bedrijfsdruk - zwenken 180 bar
Extra circuit - primair - opbrengst 65 L/min
Extra circuit - primair - druk 245 bar
Opmerking Debiet en druk zijn niet combineerbaar. Onder belasting, als het debiet stijgt, daalt de druk.
Type Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume
Graafkracht - stick - standaard 21 kN
Graafkracht - laadbak 38.2 kN
Bedrijfsdruk - uitrusting 245 bar
Zwenksysteem
Zwenken van giek - rechts 50 graden
Zwenksnelheid van machine 9 omw/min
Zwenken van giek - links 78 graden
Blad
Hoogte hoekblad 360 mm
Hoogte recht blad 360 mm
Breedte recht blad 1700 mm
Breedte hoekblad 1700 mm
Hoekblad - rechts 25 graden
Hoekblad - links 25 graden
Certificering - cabine en overkapping
ROPS-constructie (bescherming bij omkantelen) ISO 12117-2:2008
Bovenste afscherming ISO 10262:1998 Niveau I
TOPS-constructie (kantelbeveiligingsconstructie) ISO 12117:1997
Geluid
Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008) 97 dB(A)
Geluidsdruk bij de machinist (ISO 6396:2008) 76 dB(A)
Opmerking Richtlijn Europese Unie "2000/14/EG"
Afmetingen - standaardstick
Maximale reikwijdte - maaiveldhoogte 5200 mm
Verticale wand 2395 mm
Opmerking *Totale transportlengte is afhankelijk van stand van blad tijdens transport.
Zwenkstraal over achterkant met contragewicht 1300 mm
Reikwijdte van ingeschoven giek 2255 mm
Graafdiepte 3210 mm
Maximale graafhoogte 5040 mm
Maximale bladhoogte 420 mm
Zwenklager - hoogte 557 mm
Zwenken van giek - links 530 mm
Lengte stick 1395 mm
Totale lengte van onderwagen 2210 mm
Breedte van rupsband/rupsplaten 350 mm
Giekhoogte - transportstand 1620 mm
Zwenken van giek - rechts 730 mm
Maximale vrije storthoogte 3645 mm
Bodemvrijheid 305 mm
Maximale reikwijdte 5330 mm
Totale transporthoogte 2540 mm
Zwenkstraal over achterkant zonder contragewicht 1205 mm
Maximale bladdiepte 475 mm
Totale transportlengte* 4950 mm
Afmetingen - lange stick
Graafdiepte 3510 mm
Maximale bladdiepte 475 mm
Totale transporthoogte 2540 mm
Maximale vrije storthoogte 3740 mm
Lengte stick 1695 mm
Maximale graafhoogte 5125 mm
Maximale reikwijdte - maaiveldhoogte 5445 mm
Rupsbreedte 1700 mm
Zwenkstraal over achterkant met contragewicht 1300 mm
Zwenklager - hoogte 557 mm
Giekhoogte - transportstand 1910 mm
Zwenken van giek - links 530 mm
Maximale reikwijdte 5570 mm
Reikwijdte van ingeschoven giek 2340 mm
Zwenken van giek - rechts 730 mm
Breedte van rupsband/rupsplaten 350 mm
Verticale wand 2535 mm
Maximale bladhoogte 420 mm
Opmerking *Totale transportlengte is afhankelijk van stand van blad tijdens transport.
Totale transportlengte* 4950 mm
Bodemvrijheid 305 mm
Totale lengte van onderwagen 2210 mm
Zwenkstraal over achterkant zonder contragewicht 1205 mm

Kenmerken

DE HELE DAG COMFORTABEL

  • Kies een overkapping (niet verkrijgbaar in bepaalde regio's) of een afgedichte overdrukcabine voorzien van airconditioning, verstelbare polssteunen en een geveerde stoel, zodat u de hele dag comfortabel kunt werken.

EENVOUDIG TE BEDIENEN

  • De bedieningselementen zijn gebruiksvriendelijk en via de intuïtieve lcd-monitor van de nieuwe generatie kunt u de machinegegevens eenvoudig aflezen. Als upgradeoptie is een monitor met geavanceerd aanraakscherm verkrijgbaar.

RIJMODUS MET JOYSTICKBESTURING

  • Over het werkterrein rijden is nog gemakkelijker met de joystickbesturingsoptie van Cat. Schakel eenvoudig om van traditionele rijhendels en -pedalen naar joysticks om de machine te verplaatsen en het mes te bedienen. Geniet van minder inspanning en betere controle!

UITZONDERLIJKE PRESTATIES VAN EEN KLEINE MACHINE

  • Dankzij het grote hefvermogen en de goede graafprestaties kunt u de klus sneller uitvoeren. Het ontwerp voor verminderde zwenkstraal over de achterkant biedt buitengewone stabiliteit en prestaties. Dankzij een maximumbreedte van 1700 mm (67 in) kunt u de 304 gebruiken op moeilijk bereikbare gebieden. De dozer drijver zorgt voor gemakkelijk opruimen. Een hoekblad is ook een optie voor het afwerken van de nivellering en eenvoudigere opvultoepassingen.
UITZONDERLIJKE PRESTATIES VAN EEN KLEINE MACHINE

VEILIGHEID OP HET WERKTERREIN

  • Uw veiligheid is onze hoogste prioriteit. De Cat minigraafmachine is zodanig ontworpen dat u veilig bent op het werkterrein. Instapverlichting, werklampen en een fluorescerende oprolbare veiligheidsgordel zijn slechts enkele van de ingebouwde veiligheidsvoorzieningen van de machine.

EENVOUDIG ONDERHOUD VOOR MINDER STILSTAND

  • De Cat minigraafmachine is snel en eenvoudig te onderhouden. Routine-onderhoudspunten zijn gemakkelijk te bereiken op maaiveldhoogte via de zijportieren.
EENVOUDIG ONDERHOUD VOOR MINDER STILSTAND

LAGERE BEDRIJFSKOSTEN

  • De Cat minigraafmachine werd ontworpen om uw bedrijfskosten te verlagen en is uitgerust met functies zoals automatisch stationair draaien, automatische motoruitschakeling en efficiënte hydrauliek met een pomp met variabel slagvolume.

DUURZAAMHEID

  • De Cat® C13-motor voldoet aan de emissienormen van de Amerikaanse EPA Tier 4 Final, Euro-V en Japan 2014.
  • Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylesters)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Neem contact op met uw Cat dealer of raadpleeg de “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor meer informatie.
  • De automatische motoruitschakeling bij stationair draaien vermindert onnodig brandstofverbruik en uitstoot van broeikasgassen doordat de motor automatisch in de stationaire stand gaat wanneer de machine niet werkt.
  • Automatisch uitschakelingssysteem voor stationaire motor schakelt de machine uit na een vooraf ingestelde stationairperiode om brandstof te besparen en onnodige stationairtijd te beperken.
  • Cruise control helps you maintain a constant speed as you travel across your jobsite saving fuel and reducing greenhouse gas emissions.
  • De Cat® veiligheidsgordelverklikker geeft een machinist van zwaar materieel zowel een akoestische als visuele waarschuwing om hem eraan te herinneren de gordel om te doen tijdens het gebruik van de machine. The easy-to-install system is compatible with all equipment brands to help ensure operator safety.
  • Verlengde onderhoudsintervallen verminderen niet alleen de stilstandtijd, maar verminderen ook de hoeveelheid vloeistof en filters die tijdens de levensduur van de machine moeten worden vervangen.
  • Software-updates op afstand minimaliseren stilstand- en onderhoudstijd en houden uw activa op de meest efficiënte manier draaiende. Waarschuwingen over machine-updates worden online vanuit uw Cat dealer verzonden en u kunt de updates uitvoeren zonder dat er een technicus van de dealer ter plaatse komt.
  • Remote Troubleshoot (storingzoeken) vermindert de onderhoudstijd en laat uw machine met de maximale efficiëntie draaien doordat uw Cat dealer de machine online kan testen terwijl u aan het werk bent. Zodra een probleem is vastgesteld, kan een technicus het in één keer oplossen, wat u tijd en geld bespaart.
  • Cat Grade technologieën combineren een geavanceerde begeleiding met een optionele geautomatiseerde machinebesturing, wat u helpt de gewenste nivelleerresultaten te bereiken en tegelijk het brandstofverbruik en de uitstoot van broeikasgassen vermindert door de betere efficiëntie, productiviteit op de werkplek en nauwkeurigheid.
Raadpleeg uw Cat dealer of “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor details. **Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%).
DUURZAAMHEID

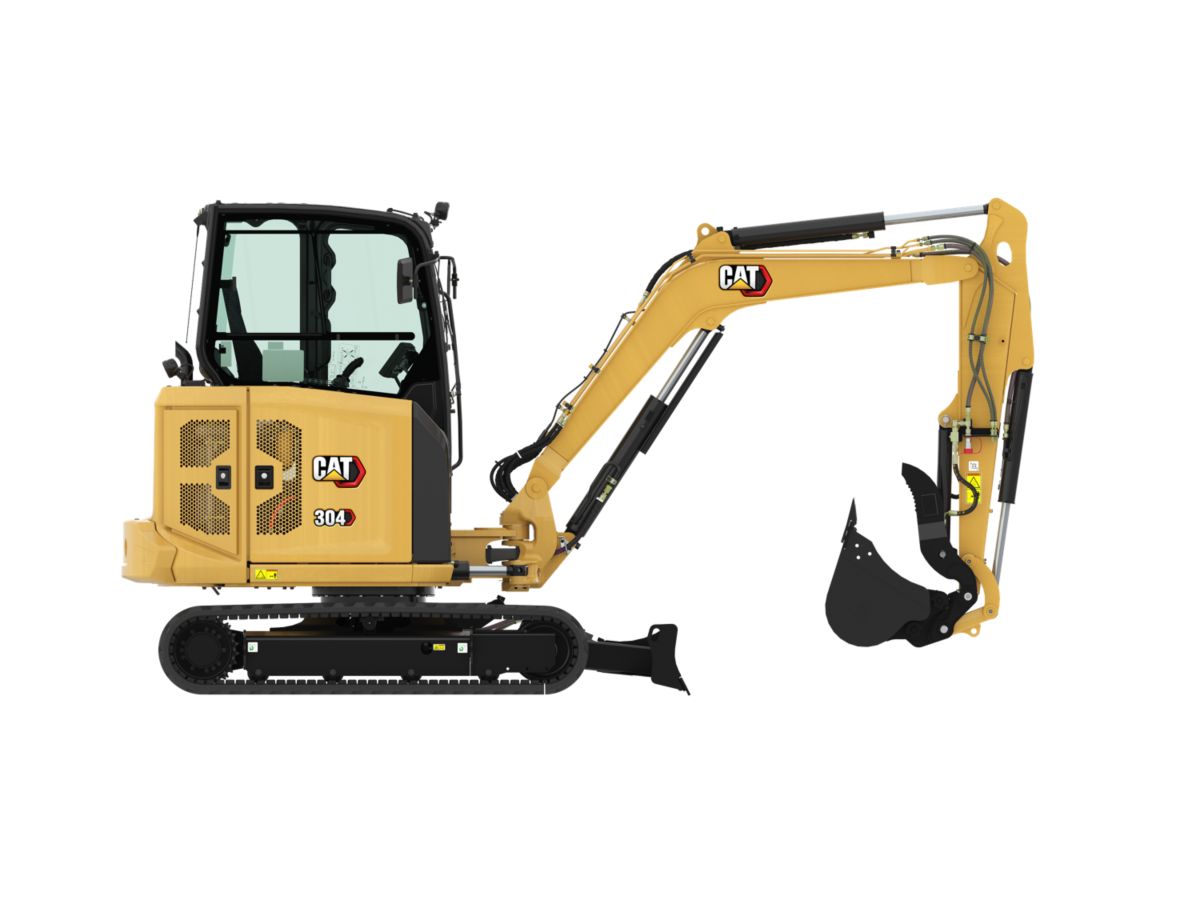

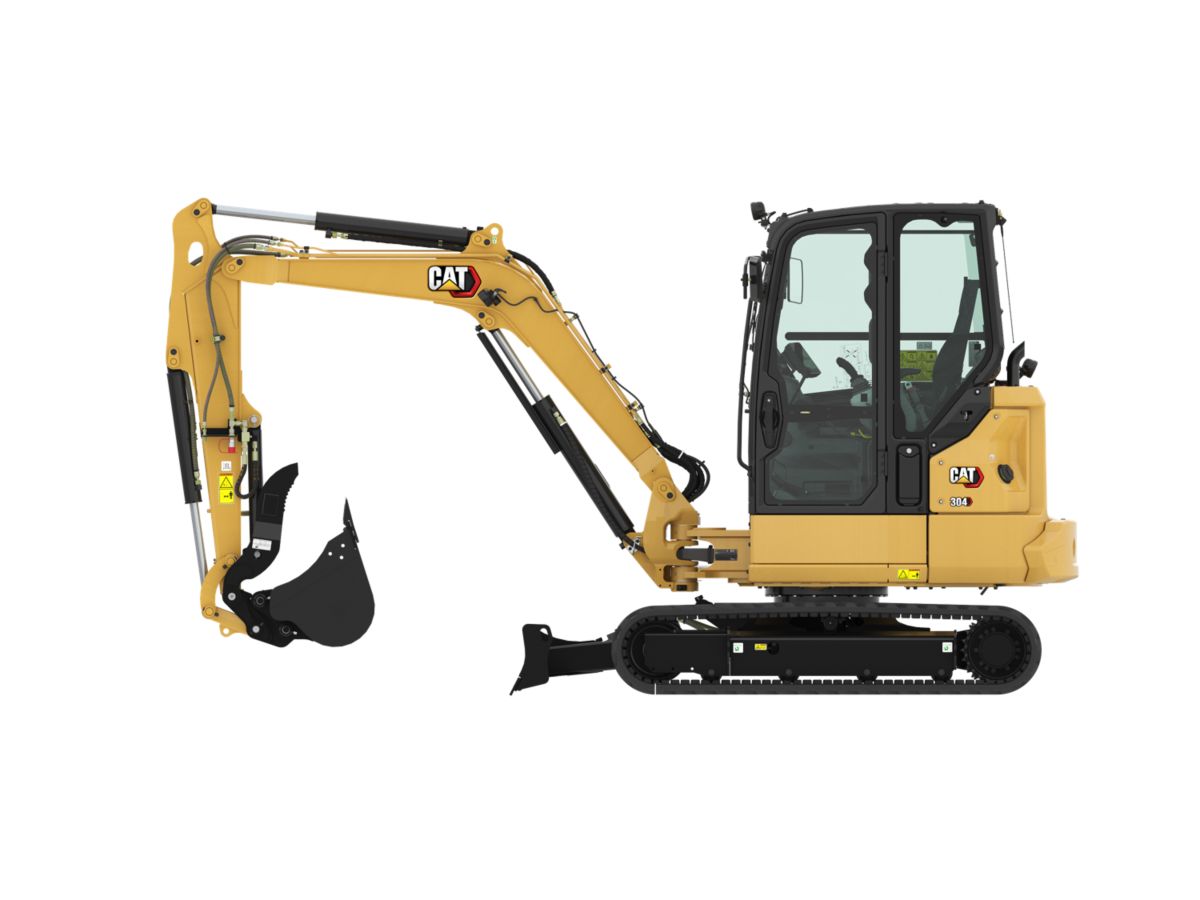

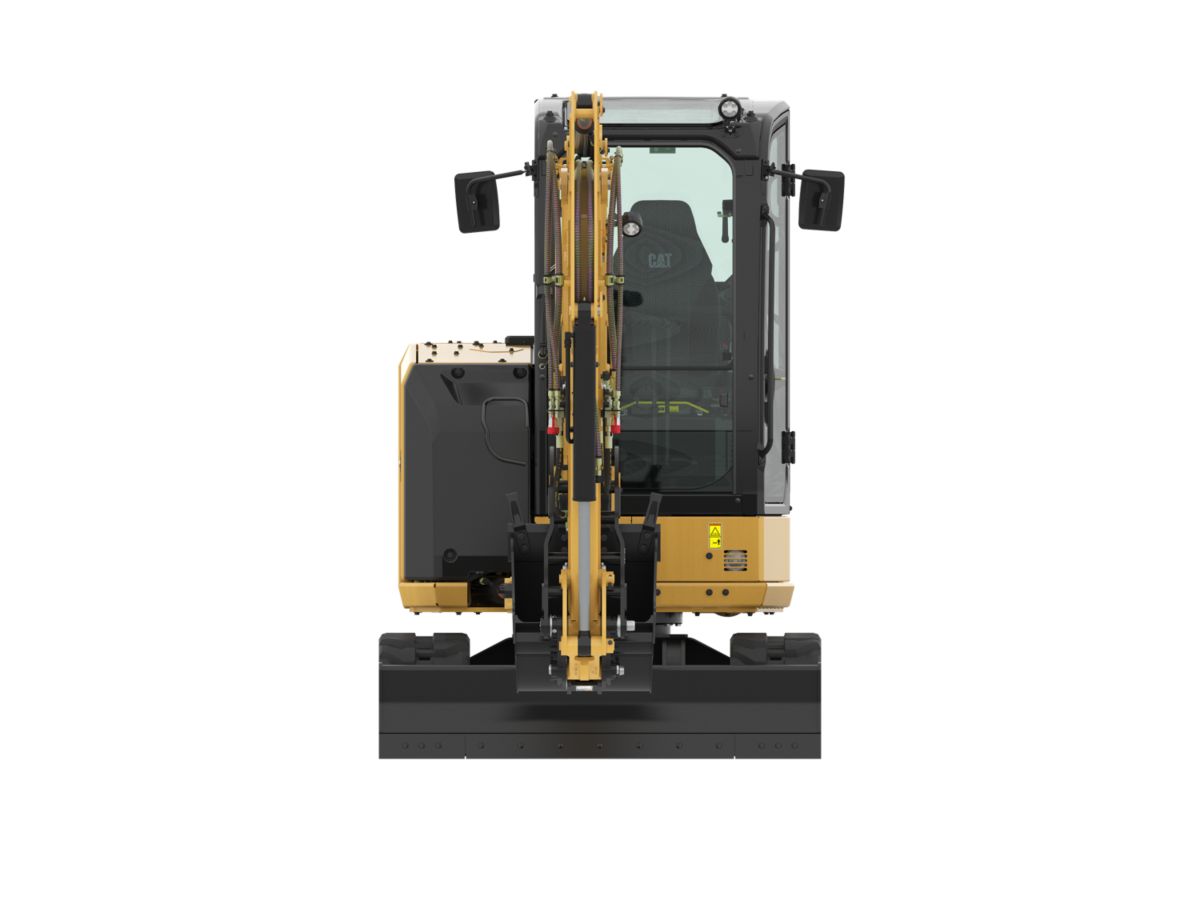

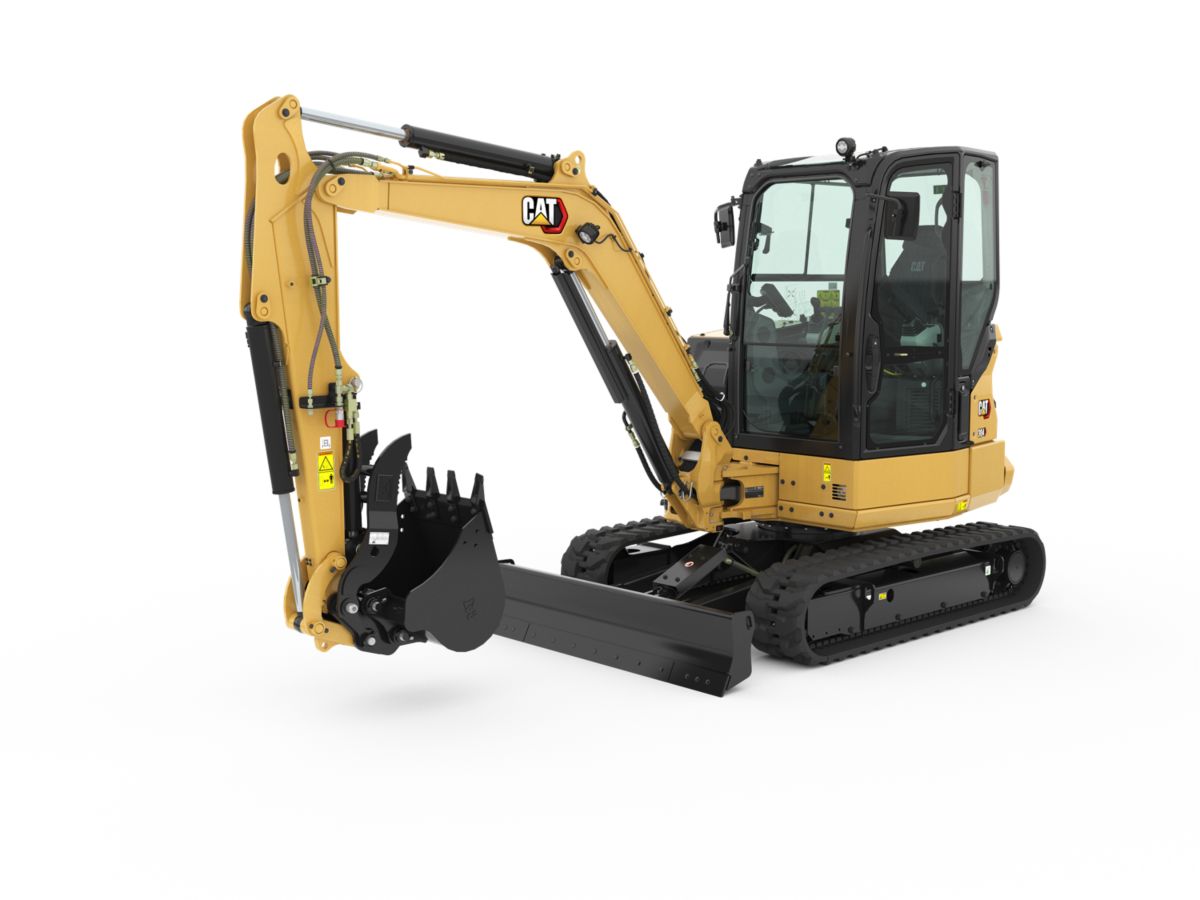

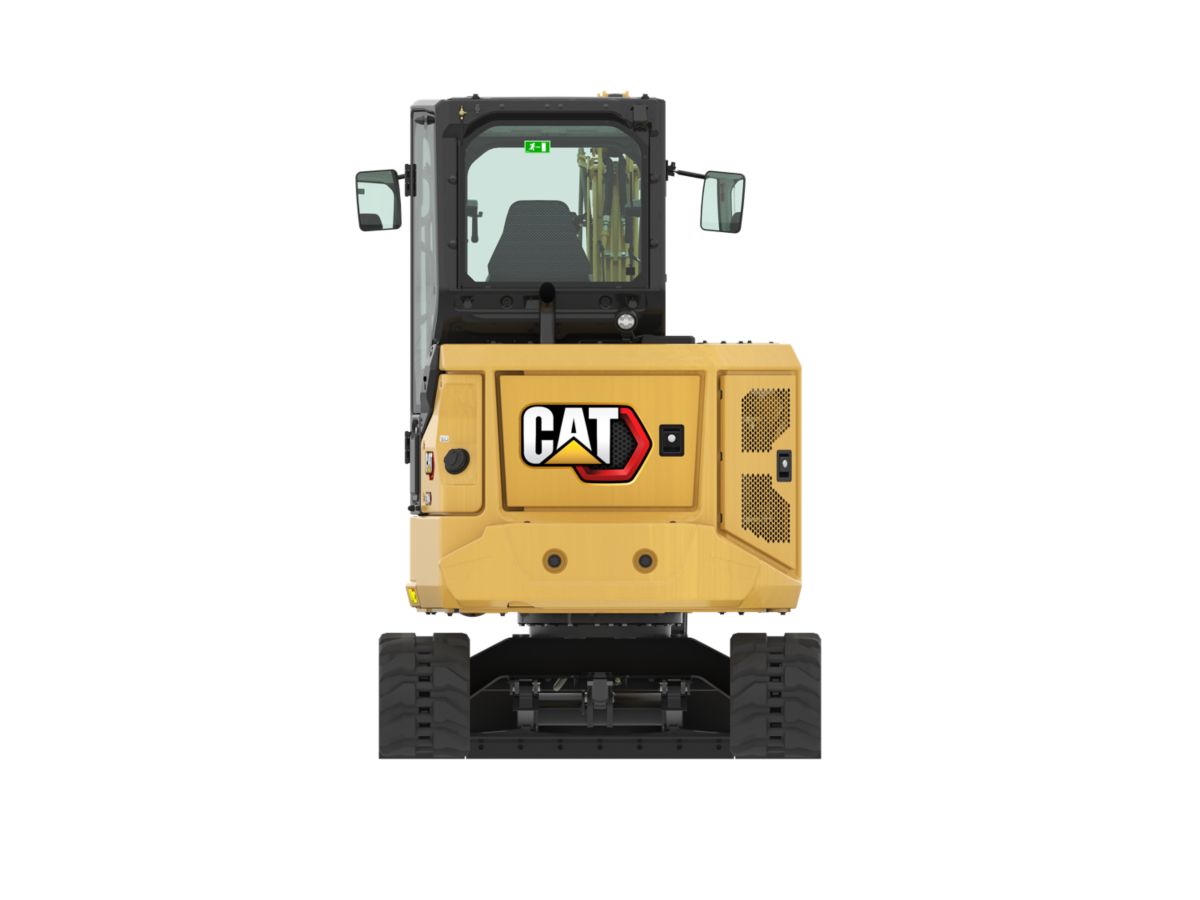

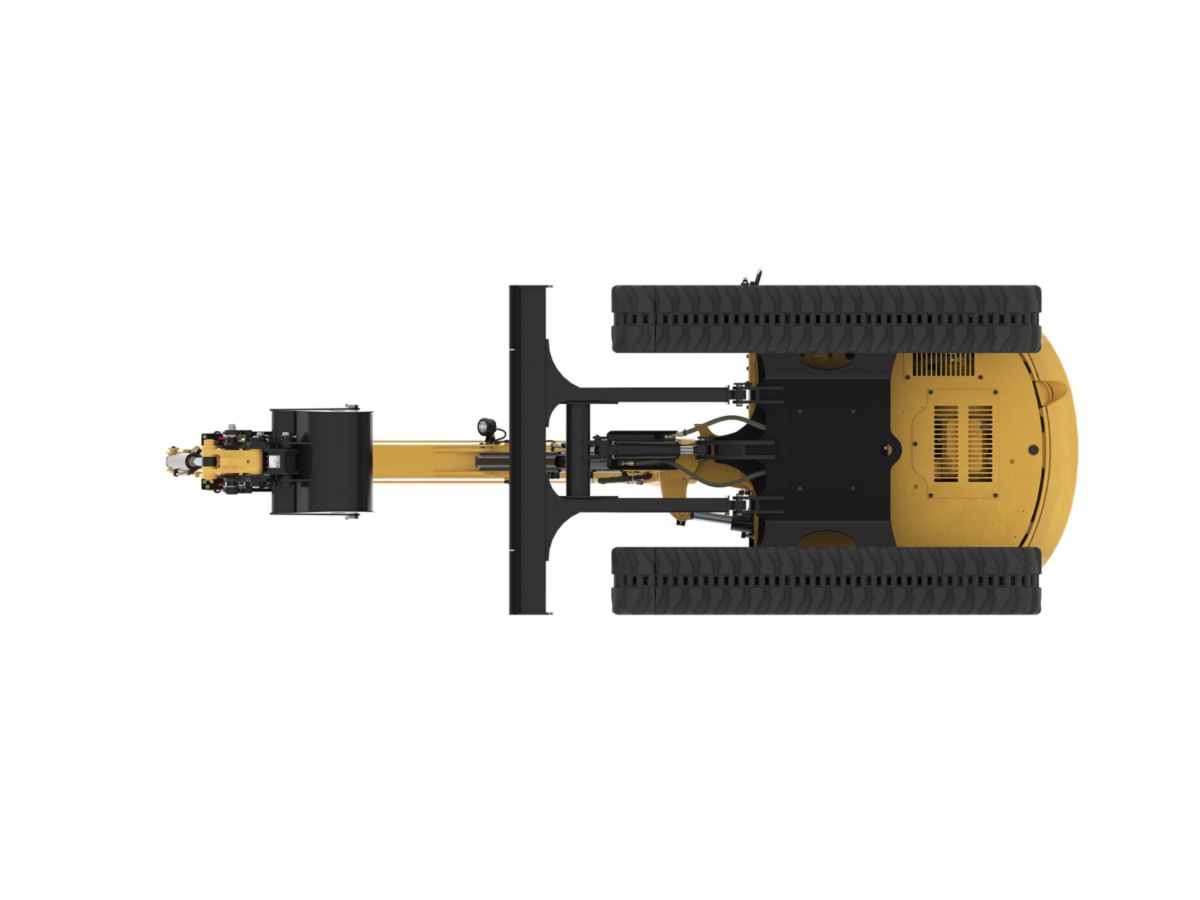

Bekijk dit product in 360°
