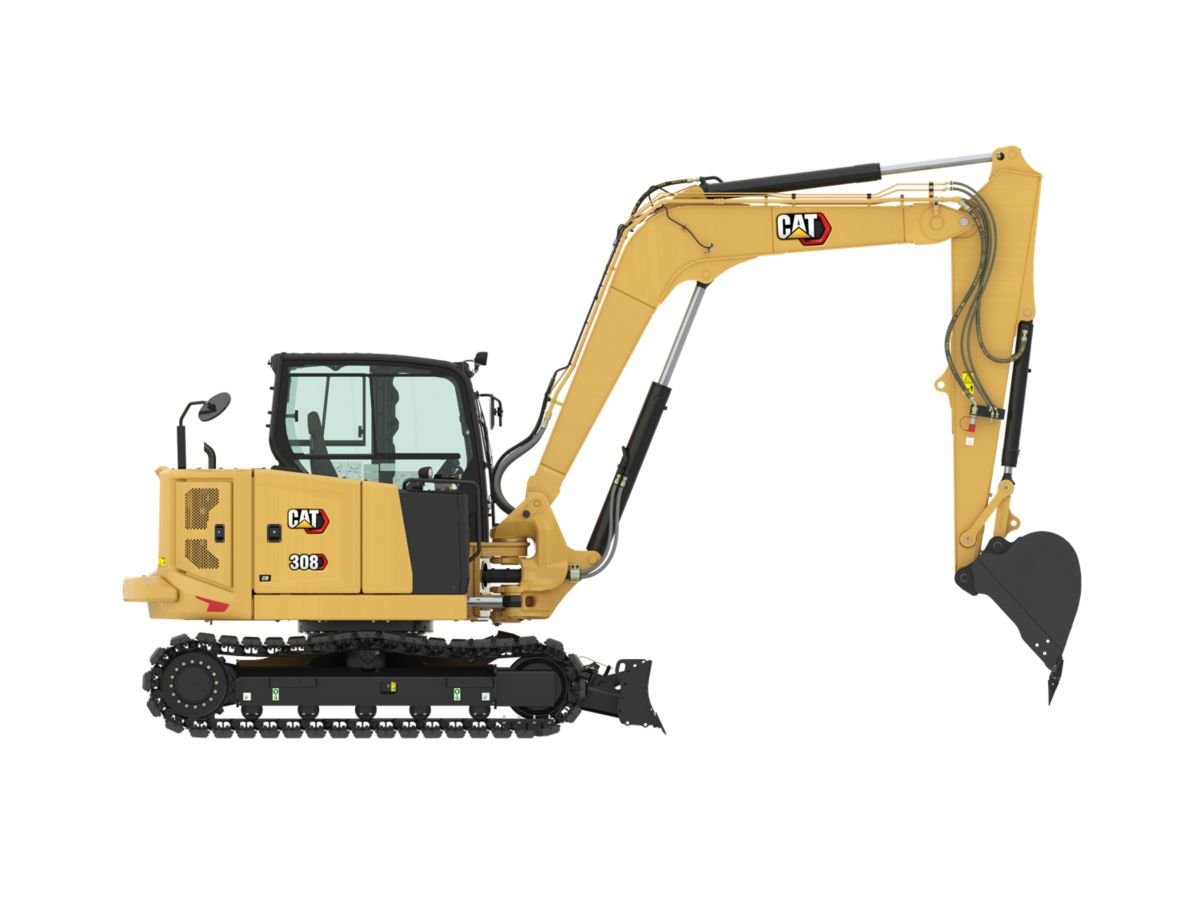

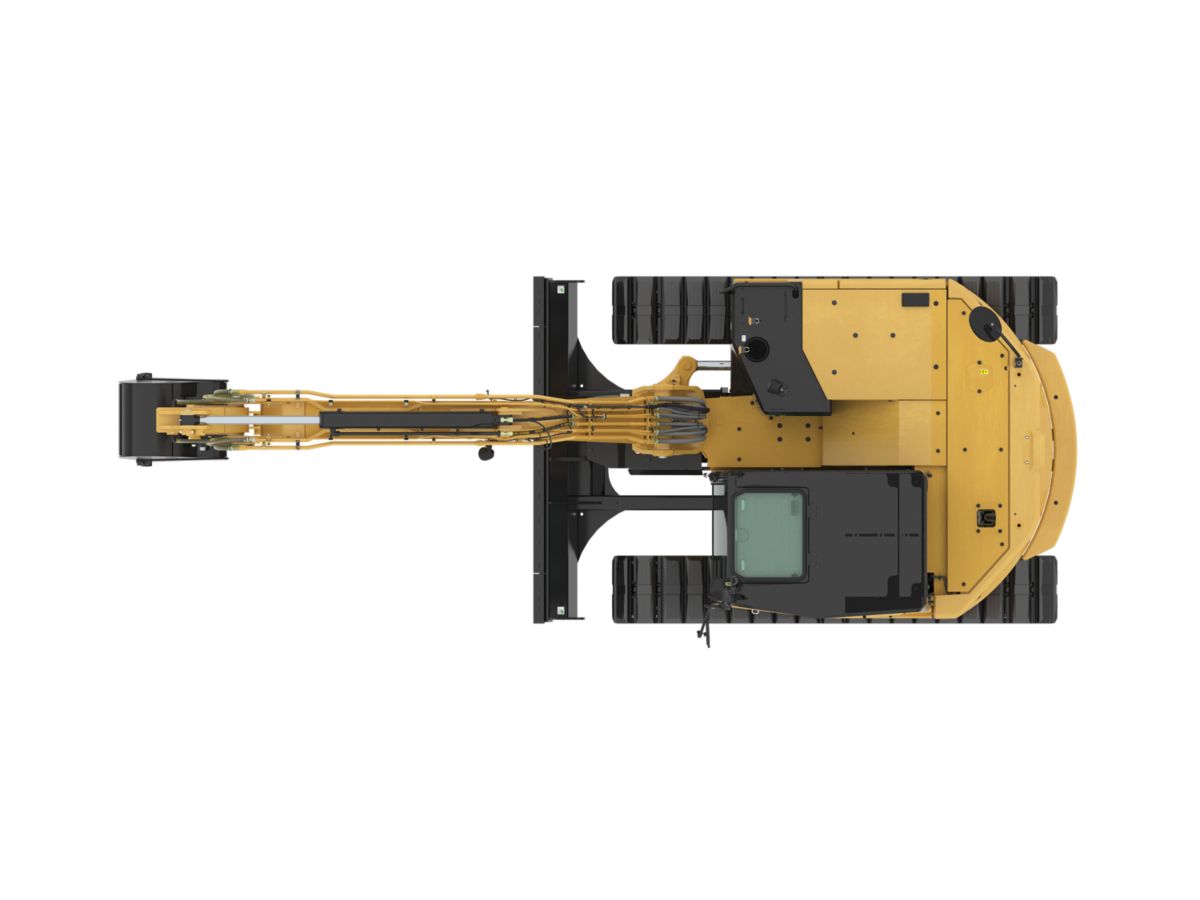

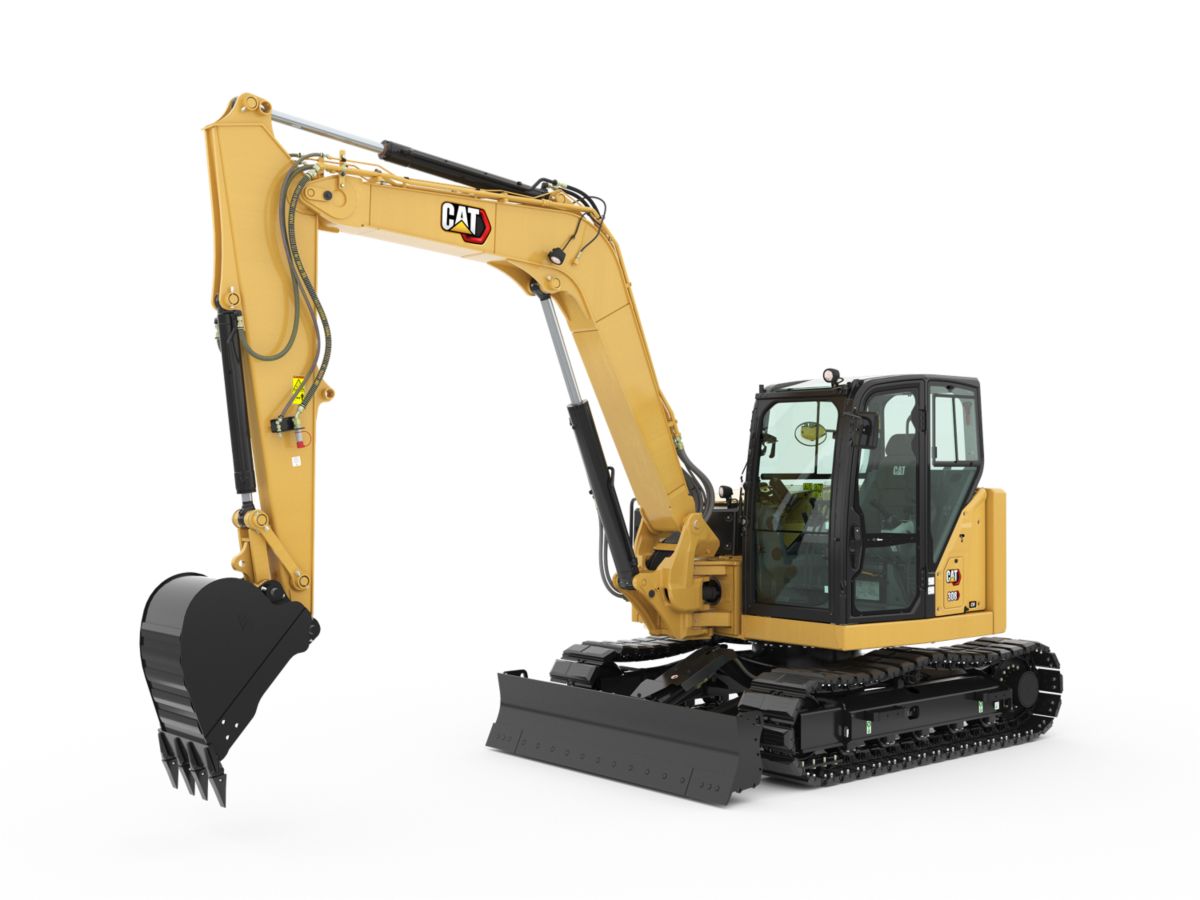

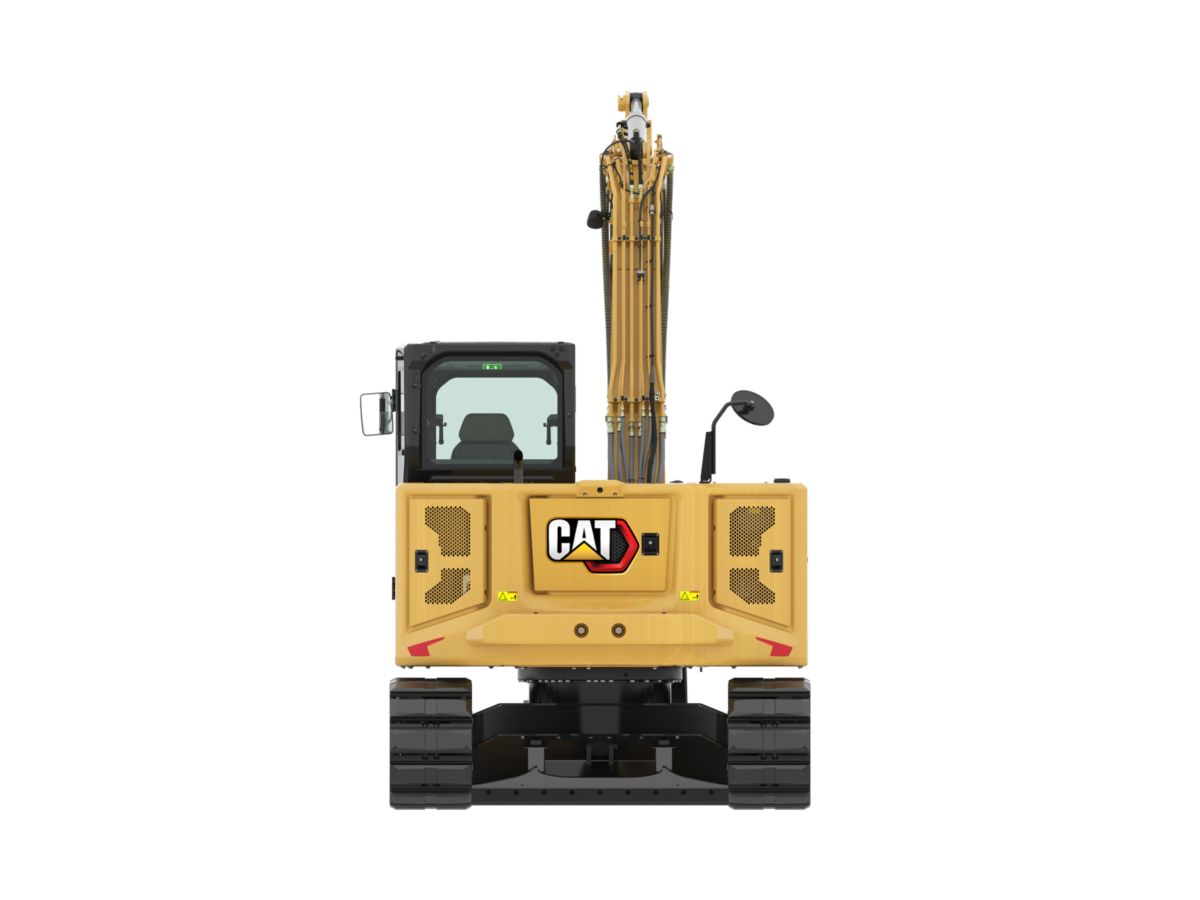

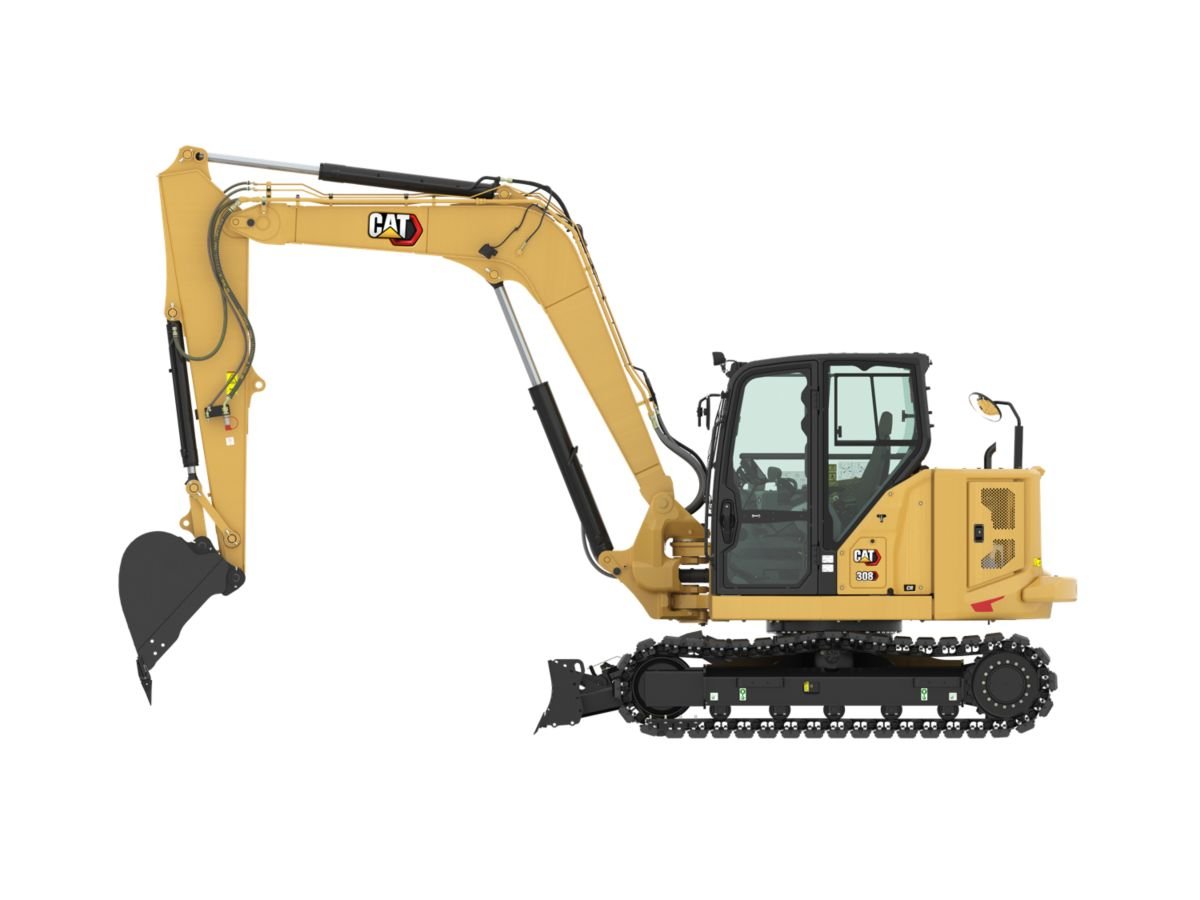

Cat 308 CR

Mini graafmachines

  • Motortype - Cat® C3.3
  • Bedrijfsgewicht - 8.462 kg
  • Motorvermogen - 53,3 kW

Specificaties

Motor
Nettovermogen 51.8 kW
Motortype Cat C3.3B
Slag 120 mm
Nominaal nettovermogen - 2200 tpm - U.S. EPA Tier 4 Final - ISO 9249/EEC 80/1269 52.4 kW
Boring 94 mm
Brutovermogen – SAE J1995 55.4 kW
Cilinderinhoud 3.33 L
Nominaal nettovermogen - 2200 tpm - EU Stage V - ISO 9249/EEG 80/1269 53.3 kW
Brutovermogen - ISO 14396 55.4 kW
Nominaal nettovermogen @ 2200 tpm - Amerikaanse EPA Tier 4 Final/EU Stage V - ISO 9249/EEC 80/1269 51.8 kW
Gewichten
Bedrijfsgewicht 9105 kg
Opmerking (1) *Minimum gewicht is inclusief rubberen rupsen, geen contragewicht, machinist, volle brandstoftank, standaard graafarm, blad en laadbak.
Opmerking (2) **Maximaal gewicht is inclusief rubber rupsen met platen, extra contragewicht, machinist, volle brandstoftank, lange stick, vast blad en geen laadbak.
Maximaal bedrijfsgewicht met cabine** 9105 kg
Minimaal bedrijfsgewicht met cabine* 8440 kg
Gewichtstoename t.o.v. minimale configuratie
Stalen rups met platen 341 kg
Contragewicht 250 kg
Lange stick 66 kg
Rijsysteem
Maximale trekkracht - hoge snelheid 27.8 kN
Bodemdruk - maximaal gewicht 39.8 kPa
Bodemdruk - minimaal gewicht 36.9 kPa
Rijsnelheid - hoog 5.1 km/h
Rijsnelheid - laag 3.1 km/h
Maximale trekkracht - lage snelheid 67.5 kN
Hellingvermogen - maximaal 30°
Vulhoeveelheden
Brandstoftank 147 L
Hydraulisch systeem 110 L
Hydrauliekolietank 53 L
Koelsysteem 10 L
Motorolie 11.2 L
Hydraulisch systeem
Graafkracht - laadbak 62 kN
Bedrijfsdruk - rijden 285 bar
Bedrijfsdruk - zwenken 250 bar
Bedrijfsdruk - uitrusting 285 bar
Graafkracht - stick - lang 35.7 kN
Type Lastdetectiehydrauliek met plunjerpomp met variabel slagvolume
Extra circuit - primair - druk 285 bar
Extra circuit - primair - opbrengst 131 L/min
Opmerking Debiet en druk zijn niet combineerbaar. Onder belasting, als het debiet stijgt, daalt de druk.
Pompopbrengst bij 2400 tpm 167 L/min
Extra circuit - secundair - opbrengst 33 L/min
Graafkracht - stick - standaard 42.3 kN
Extra circuit - secundair - druk 285 bar
Maximum extra circuit - primair - druk bij pomp 285 bar
Maximum extra circuit - secundair - druk bij pomp 285 bar
Maximum extra circuit - primair - debiet bij pomp 131 L/min
Maximum extra circuit - secundair - debiet bij pomp 33 L/min
Zwenksysteem
Zwenksnelheid van machine 10.6 omw/min
Zwenken van giek - rechts 50 graden
Zwenken van giek - links 60 graden
Blad
Hoogte 431 mm
Breedte van rupsplaat - standaard 2300 mm
Breedte - breed 2450 mm
Certificering - cabine
Bovenste afscherming ISO 10262:1998 Niveau I
ROPS-constructie (bescherming bij omkantelen) ISO 12117-2:2008
TOPS-constructie (kantelbeveiligingsconstructie) ISO 12117:1997
Geluid
Geluidsdruk bij de machinist (ISO 6396:2008) 72 dB(A)
Opmerking Richtlijn Europese Unie "2000/14/EG"
Gemiddelde geluidsdruk buiten de cabine (ISO 6395:2008) 99 dB(A)
Afmetingen - standaardstick
Hoogte van cabine 2541 mm
Verticale wand 2991 mm
Reikwijdte van ingeschoven giek 3059 mm
Zwenkstraal over achterkant met contragewicht 1585 mm
Zwenken van giek - rechts 935 mm
Breedte van rupsband/rupsplaten 450 mm
Maximale reikwijdte 7141 mm
Lengte stick 1820 mm
Transporthoogte 2487 mm
Maximale bladhoogte 370 mm
Zwenken van giek - links 604 mm
Maximale bladdiepte 407 mm
Totale rupsbreedte 2300 mm
Maximale graafhoogte 6736 mm
Maximale vrije storthoogte 4760 mm
Maximale reikwijdte - maaiveldhoogte 6949 mm
Zwenkstraal over achterkant zonder contragewicht 1450 mm
Totale lengte van onderwagen 2880 mm
Zwenklager - hoogte 756 mm
Bodemvrijheid 350 mm
Graafdiepte 4108 mm
Totale transportlengte 6571 mm
Opmerking *Giekhoogte wanneer de graafarm in de vervoerpositie is vastgepind (indien beschikbaar) zonder uitrustingsstukken.
Totale verzendlengte - met contragewicht 6706 mm
Opmerking (1) **Hoogte wanneer de giek in de werkpositie is vastgepind met uitrustingsstukken. Standaard giek biedt maar één penpositie.
Totale verzendlengte - zonder contragewicht 6574 mm
Opmerking (2) ***Met mes aan de achterkant van de machine.
Hoogte - Giek Transport - Met uitrustingsstukken* 2660 mm
Hoogte - Giektransport - Geen uitrustingsstukken* 2430 mm
Afmetingen - lange stick
Graafdiepte 4643 mm
Zwenken van giek - links 604 mm
Maximale graafhoogte 7039 mm
Maximale bladhoogte 370 mm
Breedte van rupsband/rupsplaten 450 mm
Hoogte van cabine 2541 mm
Zwenkstraal over achterkant met contragewicht 1585 mm
Totale lengte van onderwagen 2880 mm
Maximale vrije storthoogte 5072 mm
Transporthoogte 2522 mm
Zwenken van giek - rechts 935 mm
Maximale bladdiepte 407 mm
Bodemvrijheid 350 mm
Lengte stick 2358 mm
Maximale reikwijdte 7637 mm
Maximale reikwijdte - maaiveldhoogte 7460 mm
Totale transportlengte 6656 mm
Reikwijdte van ingeschoven giek 3215 mm
Zwenklager - hoogte 756 mm
Totale rupsbreedte 2300 mm
Zwenkstraal over achterkant zonder contragewicht 1450 mm
Verticale wand 3404 mm
Opmerking *Giekhoogte wanneer de graafarm in de vervoerpositie is vastgepind (indien beschikbaar) zonder uitrustingsstukken.
Opmerking (2) ***Met mes aan de achterkant van de machine.
Opmerking (1) **Hoogte wanneer de giek in de werkpositie is vastgepind met uitrustingsstukken. Standaard giek biedt maar één penpositie.
Hoogte - Giektransport - Geen uitrustingsstukken* 2260 mm
Hoogte - Giek Transport - Met uitrustingsstukken* 3050 mm
Totale verzendlengte - zonder contragewicht 6872 mm (270.6 in)***
Totale verzendlengte - met contragewicht 6872 mm (270.6 in)***
Airconditioningsysteem
Airconditioning Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 1.0 kg koelmiddel, dat een CO2-equivalent heeft van 1,430 metrische ton.

Kenmerken

DE HELE DAG COMFORTABEL

  • De afgedichte overdrukcabine is uitgerust met een verbeterd airconditioningsysteem, verstelbare polssteunen en een geveerde stoel, zodat u de hele dag comfortabel kunt werken.

EENVOUDIG TE BEDIENEN

  • De bedieningselementen zijn gebruiksvriendelijk en via de intuïtieve monitor van de nieuwe generatie kan de machinist voorkeuren aanpassen en machinegegevens eenvoudig aflezen.

RIJMODUS MET JOYSTICKBESTURING

  • Over het werkterrein rijden is nog gemakkelijker met de joystickbesturingsoptie van Cat. Schakel eenvoudig om van traditionele rijhendels en -pedalen naar joysticks met een druk op een knop. Geniet van minder inspanning en betere controle!

GROTE PRESTATIES IN EEN MINI-ONTWERP

  • Dankzij de verbeterde hef-, zwenk-, rij- en multifunctionele prestaties kunt u het werk efficiënter doen, en dankzij de bladdrijver kunt u het blad gemakkelijk schoonmaken.
BIG PERFORMANCE IN A MINI DESIGN

VEILIGHEID OP HET WERKTERREIN

  • Uw veiligheid is onze hoogste prioriteit. De Cat minigraafmachine is zodanig ontworpen dat u veilig bent op het werkterrein. Een optionele achteruitrijcamera, instapverlichting, werklampen en een fluorescerende oprolbare veiligheidsgordel zijn slechts enkele van de ingebouwde veiligheidsvoorzieningen van de machine.

EENVOUDIG ONDERHOUD VOOR MINDER STILSTAND

  • De Cat minigraafmachine is snel en eenvoudig te onderhouden. Routine-onderhoudspunten zijn gemakkelijk te bereiken op maaiveldhoogte met gegroepeerde onderhoudspunten en robuuste servicepanelen.

LAGERE BEDRIJFSKOSTEN

  • De Cat minigraafmachine werd ontworpen om uw bedrijfskosten te verlagen en is uitgerust met functies zoals automatisch stationair draaien, automatische motoruitschakeling en efficiënte hydrauliek met een pomp met variabel slagvolume.
LOWER OPERATING COSTS

ONGEËVENAARDE DEALERONDERSTEUNING

  • Uw Cat dealer staat voor u klaar om u te helpen uw bedrijfsdoelstellingen te bereiken. Bij uw Cat dealer kunt u altijd terecht, niet alleen voor materieel maar ook voor training van machinisten, onderhoud en nog veel meer.

DUURZAAMHEID

  • De Cat® C3.6-motor van Cat voldoet aan de Amerikaanse EPA Tier 4 Final, Euro-V en Japan 2014 emissienormen.
  • Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylesters)* of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Neem contact op met uw Cat dealer of raadpleeg de “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor meer informatie.
  • De automatische motoruitschakeling bij stationair draaien vermindert onnodig brandstofverbruik en uitstoot van broeikasgassen doordat de motor automatisch in de stationaire stand gaat wanneer de machine niet werkt.
  • Automatisch uitschakelingssysteem voor stationaire motor schakelt de machine uit na een vooraf ingestelde stationairperiode om brandstof te besparen en onnodige stationairtijd te beperken.
  • Cruise control helps you maintain a constant speed as you travel across your jobsite saving fuel and reducing greenhouse gas emissions.
  • De Cat® veiligheidsgordelverklikker geeft een machinist van zwaar materieel zowel een akoestische als visuele waarschuwing om hem eraan te herinneren de gordel om te doen tijdens het gebruik van de machine. The easy-to-install system is compatible with all equipment brands to help ensure operator safety.
  • Verlengde onderhoudsintervallen verminderen niet alleen de stilstandtijd, maar verminderen ook de hoeveelheid vloeistof en filters die tijdens de levensduur van de machine moeten worden vervangen.
  • Software-updates op afstand minimaliseren stilstand- en onderhoudstijd en houden uw activa op de meest efficiënte manier draaiende. Waarschuwingen over machine-updates worden online vanuit uw Cat dealer verzonden en u kunt de updates uitvoeren zonder dat er een technicus van de dealer ter plaatse komt.
  • Remote Troubleshoot (storingzoeken) vermindert de onderhoudstijd en laat uw machine met de maximale efficiëntie draaien doordat uw Cat dealer de machine online kan testen terwijl u aan het werk bent. Zodra een probleem is vastgesteld, kan een technicus het in één keer oplossen, wat u tijd en geld bespaart.
  • Cat Grade technologieën combineren een geavanceerde begeleiding met een optionele geautomatiseerde machinebesturing, wat u helpt de gewenste nivelleerresultaten te bereiken en tegelijk het brandstofverbruik en de uitstoot van broeikasgassen vermindert door de betere efficiëntie, productiviteit op de werkplek en nauwkeurigheid.
Raadpleeg uw Cat dealer of “Caterpillar Machine Fluids Recommendations” (SEBU6250) voor details. **Motoren zonder systeem voor uitlaatgasnabehandeling kunnen sterkere mengsels tot 100% biodiesel gebruiken (raadpleeg uw Cat dealer voor gebruik van mengsels hoger dan 20%).
SUSTAINABILITY
