Cat CS12 GC

Grondtrilwalsen

Vraag een offerte aan

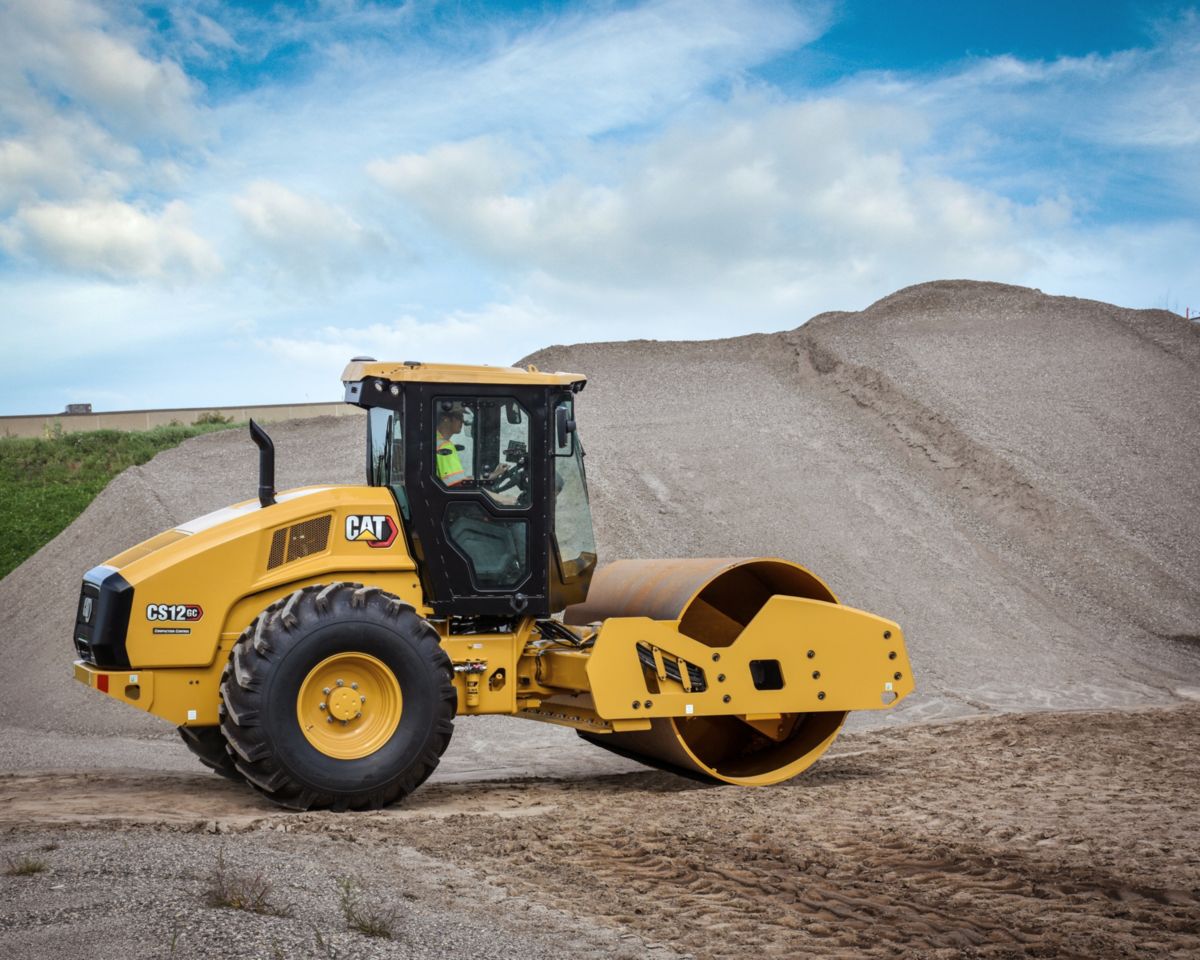

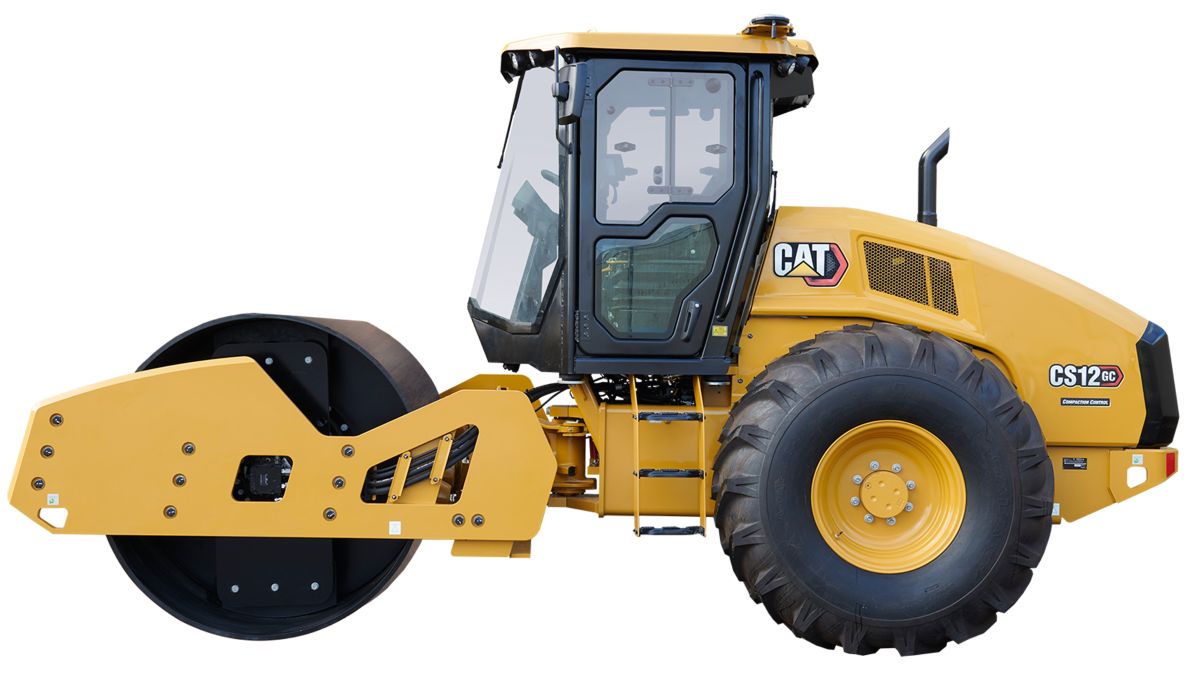

CS12 GC Vibratory Soil Compactor
CS12 GC Vibratory Soil Compactor

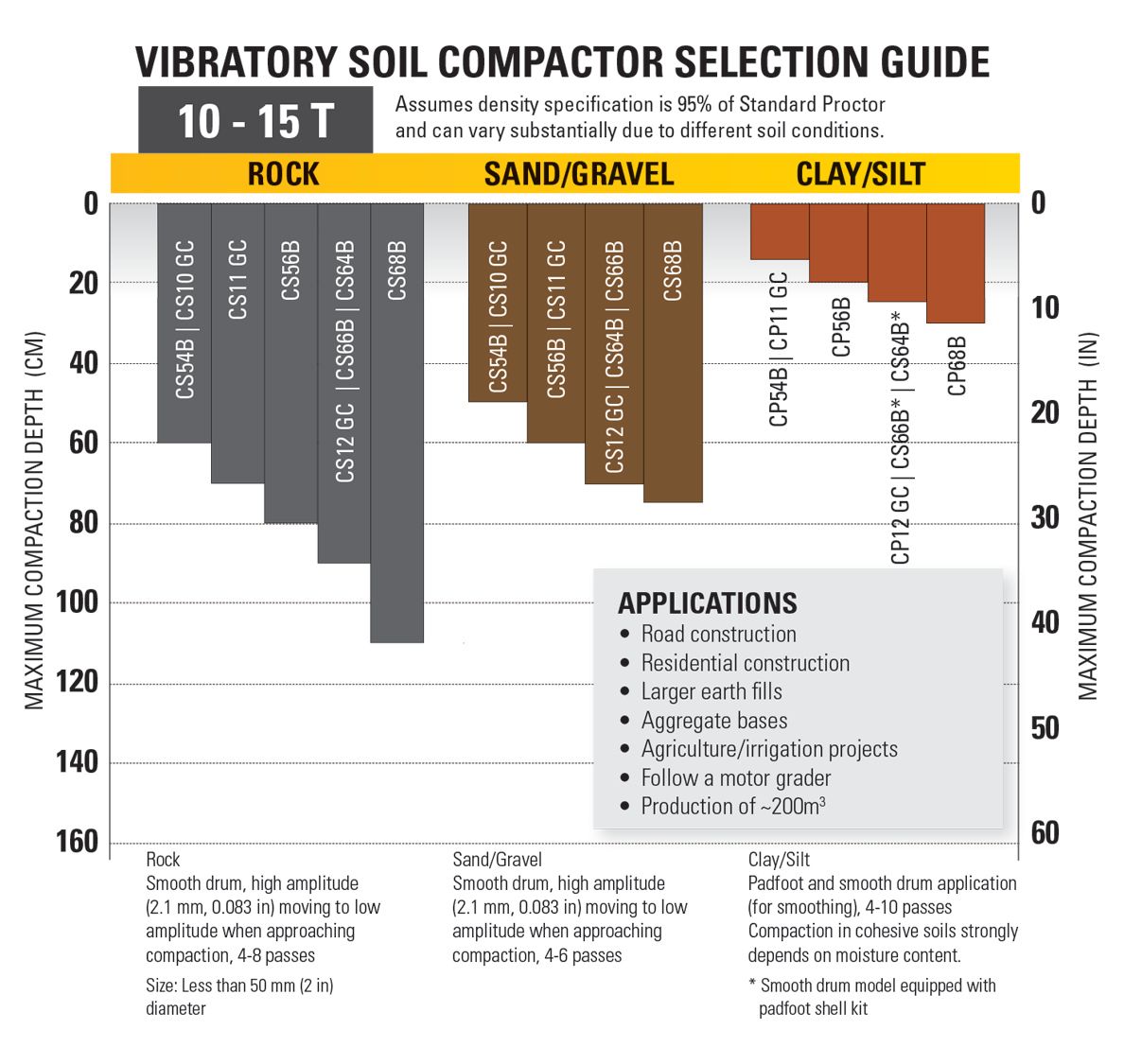

10-15T Vibratory Soil Compactor Selection Guide

Over de Cat CS12 GC



De trilbodemverdichters van de GC-serie staan garant voor constante en rendabele productieresultaten dankzij prestaties die de verwachtingen overtreffen.

Specificaties

Gewichten
Bedrijfsgewicht - met cabine 12655 kg
Bedrijfsgewicht - met ROPS-/FOPS-overkapping 12501 kg
Gewicht - trommel met ROPS/FOPS-overkapping 7691 kg
Gewicht - trommel met cabine 7734 kg
Bedrijfsspecificaties
Verdichtingsbreedte 2134 mm
Vrije ruimte bij stoeprand 492 mm
Bodemvrijheid 518 mm
Draaistraal - binnen trommelrand 3.9 m
Rijsnelheid - maximaal 11 km/h
Statische lineaire belasting - met ROPS/FOPS 36.2 kg/cm
Motor
Brutovermogen 90 kW
Motortype Cat C3.6
Nettovermogen – ISO 9249 83.7 kW
Nettovermogen - SAE J1349:2011 82.9 kW
Slag 120 mm
Boring 98 mm
Afmetingen
Totale lengte 5.7 m
Totale breedte 2.3 m
Trommelbreedte 2134 mm
Hoogte - met ROPS/FOPS of cabine 3 m
Trommeldiameter 1535 mm
Hoogte optioneel blad 688 mm
Wielbasis 3 m
Trilsysteem
Nominale amplitude - hoog 2 mm
Nominale amplitude - laag 1 mm
Centrifugaalkracht - maximaal 250 kN
Centrifugaalkracht - minimaal 149 kN
Trilfrequentie - Eco-modus 28,6 - 31,5 Hz
Trilfrequentie - Eco-modus 1716 - 1890 trillingen per minuut
Trillingsfrequentie - standaard 30 - 33 Hz
Trillingsfrequentie - standaard 1800 - 1980 trillingen per minuut
Vulhoeveelheden
Inhoud van brandstoftank 213 L
Banden
Banden 23,1 x 26
Duurzaamheid
Recycleerbaarheid 96

Kenmerken

Comfortabele en ergonomische cabine

  • De stuurkolom is uitgerust met een LCD-display. Op dit display worden diagnostische en andere gegevens weergegeven. Bij machines die over een Cat verdichtingsregeling beschikken, worden ook verdichtingsmetingen op het display weergegeven.
  • Het stuurwiel kan in meerdere standen worden gezet voor extra comfort. Een verstelbare stoel van vinyl met veiligheidsgordel is comfortabel en alle bedieningselementen en bedrijfsinformatie bevinden zich binnen handbereik en goed in het zicht. De 12V-adapter fungeert als stroombron voor persoonlijke elektronische apparaten. De vloermat vermindert trillingen. In de stuurkolom zijn bekerhouders aangebracht. De grote spiegels zorgen voor optimaal zicht naar achteren.
  • De machinist heeft perfect zicht op de voorzijde van de machine, de trommelranden, de randen van de achterbanden en de achterzijde van de machine. Dat komt de veiligheid en productie ten goede. Optionele spiegels zorgen voor nog beter zicht naar achteren.

Aandrijflijn

  • De trilbodemverdichters van de GC-serie beschikken over een Cat motor die hogere efficiëntie biedt, eenvoudiger is te onderhouden, meer vermogen levert en minder geluid produceert.

Technologie die kwaliteit en productiviteit verbeteren

  • De Cat verdichtingsregeling kan worden uitgebreid met een optionele antenne voor een Global Navigation Satellite System (GNSS) en een speciaal hiervoor bedoelde displayeenheid. Met deze opstelling is de machinist verzekerd van nauwkeurigheid op SBAS-niveau en kan hij de resultaten visueel in de gaten houden, aan locaties koppelen en opslaan voor analyse- of documentatiedoeleinden. Er is ook ondersteuning voor RTK GNSS-kartering mogelijk als een nog grotere nauwkeurigheid dan bij SBAS gewenst is.
  • Er zijn twee verschillende technologieën voor het meten van de verdichting beschikbaar: verdichtingsmeterwaarde (CMV) en machineaandrijfvermogen (MDP). Bij beide technologieën worden realtime meetwaarden op het LCD-display weergegeven.
  • Een verdichtingsmeterwaarde (CMV) is een meetsysteem voor korrelige bodems die gebruikmaakt van een versnellingsmeter. De CMV is bedoeld voor gebruik in combinatie met configuraties met een gladde trommel. Het systeem is actief als de trommel trilt en meet tot een diepte van 1 tot 1,2 m (3 - 4 ft) waardoor de machinist een goed beeld krijgt van de ondergrond. Een getrainde machinist zal aan de hand van het beeld dat de CMV oplevert, veel zaken in de ondergrond kunnen herkennen, zoals objecten (begraven voorwerpen, rotsen, klonten klei enzovoorts) of gebieden met een slechte verdichting. Het systeem kan zelfs bepalen of er meer vocht nodig is om de verdichting te optimaliseren.
  • Machineaandrijfvermogen (MDP) is een exclusieve technologie die alleen verkrijgbaar is bij Caterpillar. Met MDP kan de stijfheid van de bodem worden bepaald door de rolweerstand te meten. De technologie kan worden gebruikt in combinatie met gladde trommels en bij machines met een gladde trommel en een set kussenblokschalen. MDP kan effectief worden ingezet bij alle bodemsoorten en bij zowel een stilstaande als trillende trommel. MDP meet minder diep in het materiaal dat wordt verdicht: ongeveer 30 tot 60 cm (1 - 2 ft). MDP is flexibeler dan CMV, omdat de technologie bij alle bodemsoorten kan worden ingezet en omdat het ondieper meet dan CMV, waardoor de resultaten kunnen worden afgestemd op die van de draagbare meetsystemen, zoals lichtgewicht valgewichtdeflectiemeters en nucleaire densiteitsmeters. Bovendien is er minder risico op een afname van de verdichting tijdens het proefrollen, omdat de trommel niet hoeft te trillen voor het uitvoeren van een meting.

Eenvoudig onderhoud

  • De machine is zo ontworpen dat er altijd op maaiveldhoogte toegang is tot alle service- en onderhoudspunten.
  • De lange onderhoudsintervallen dragen bij aan een hogere productiviteit en lagere eigendoms- en bedrijfskosten. De geplande verversingsinterval voor de olie van het trilsysteem bedraagt 3 jaar/3000 uur. De verversingsinterval van de hydrauliekolie bedraagt 3000 uur. De motorolie moet elke 500 uur worden ververst.

Betrouwbaar trilsysteem

  • De trilbodemverdichters van de GC-serie staan garant voor uitstekende verdichtingsprestaties dankzij een hoge amplitude en statische lineaire belasting.
  • De machines van de GC-serie beschikken over het beproefde Cat trilsysteem met capsulevormige gewichten. Dankzij het speciale ontwerp raakt het systeem veel minder snel vervuild dan conventionele systemen met metalen gewichten. Hierdoor levert het Cat trilsysteem met capsulevormige gewichten niet alleen ongeëvenaarde prestaties, maar is het systeem ook buitengewoon betrouwbaar en nagenoeg onderhoudsvrij: het eerste onderhoud hoeft pas na 3 jaar of 3000 uur te worden uitgevoerd.
  • De automatische trilfunctie zorgt voor een consistentere werking en daarmee voor een uniformere verdichting. Als de trilfunctie is ingeschakeld, stopt het trillen zodra de snelheid van de verdichter onder een vooraf vastgelegde snelheid komt. Als de snelheid van de verdichter weer toeneemt, wordt het trillen vanaf een vooraf vastgelegde snelheid van de verdichter weer voortgezet. Deze functie staat garant voor een uniforme en hoogwaardige verdichting.
  • Gladde trommels zijn uitermate geschikt voor het verdichten van korrelige materialen en kunnen worden uitgerust met een optionele set kussenblokschalen voor het verdichten van vaste en halfvaste materialen.

Duurzaamheid

  • De Cat® C3.6 motor voldoet aan de emissienormen US EPA Tier 4 Final en EU Stage V.
  • Cat dieselmotoren moeten ULSD gebruiken (brandstof met ultra laag zwavelgehalte van 15 ppm zwavel of minder) of ULSD gemengd met de volgende brandstoffen met een lager koolstofgehalte in verhoudingen tot: 20% biodiesel FAME (vetzuurmethylesters)** of 100% hernieuwbare diesel, HVO (gehydrogeneerde plantaardige olie) en GTL brandstoffen (vloeibaar gemaakte gassen). Raadpleeg de richtlijnen voor succesvolle toepassing. Neem contact op met uw Cat dealer of raadpleeg de "Caterpillar Machine Fluids Recommendations" (SEBU6250) voor meer informatie.
  • De automatische motoruitschakeling bij stationair draaien vermindert onnodig brandstofverbruik en uitstoot van broeikasgassen doordat de motor automatisch in de stationaire stand gaat wanneer de machine niet werkt.
  • Een goed opgeleide machinist is de investering waard. Bekwame machinisten verbeteren uw bedrijfsresultaten door de productiviteit te maximaliseren, kostbare stilstand te voorkomen en de veiligheid op het werkterrein te handhaven. Dit kan bijdragen tot een efficiënter brandstofverbruik en een lagere emissie van broeikasgassen.
  • Verlengde onderhoudsintervallen verminderen niet alleen de stilstand, maar kunnen ook de hoeveelheid vloeistof en filters verminderen die tijdens de levensduur van de machine moeten worden vervangen. De hydrauliekolie kan om de 3000 uur worden vervangen, de olie van de excentrische behuizing kan om de 3000 uur worden vervangen, en de motorolie kan om de 500 uur worden ververst.
  • Prestaties en veiligheid kunnen worden verbeterd met standaard- en optionele camera's waarvan de beelden worden bekeken op displays in de cabine.
  • Cat Compact-technologieën helpen u consistent de gewenste verdichting sneller, gelijkmatiger en in minder gangen te bereiken, wat bespaart op brandstof en herbewerking en materiaalkosten vermindert.
  • Cat Systematisch Onderzoek van Smeerolie (S•O•S℠) Services helpt overmatige slijtage, vervuilde vloeistoffen of andere "onzichtbare" problemen op te sporen die de levensduur van componenten kunnen verkorten. In veel gevallen
    kunt u de vervangingsintervallen van olie en koelvloeistof verlengen door gebruik te maken van vloeistofbewaking. Raadpleeg uw Cat dealer of de bedienings- en onderhoudshandleiding van de machine voor meer informatie.
  • Software-updates op afstand voor motoren helpen stilstand en onderhoudswerk te verminderen, terwijl uw machine met de maximale efficiëntie blijft draaien. Waarschuwingen over machine-updates worden online vanuit uw Cat dealer verzonden en u kunt de updates uitvoeren zonder dat er een technicus van de dealer ter plaatse komt.
  • **Motoren zonder nabehandelingsinrichtingen kunnen hogere mengsels gebruiken, tot 100% biodiesel.
