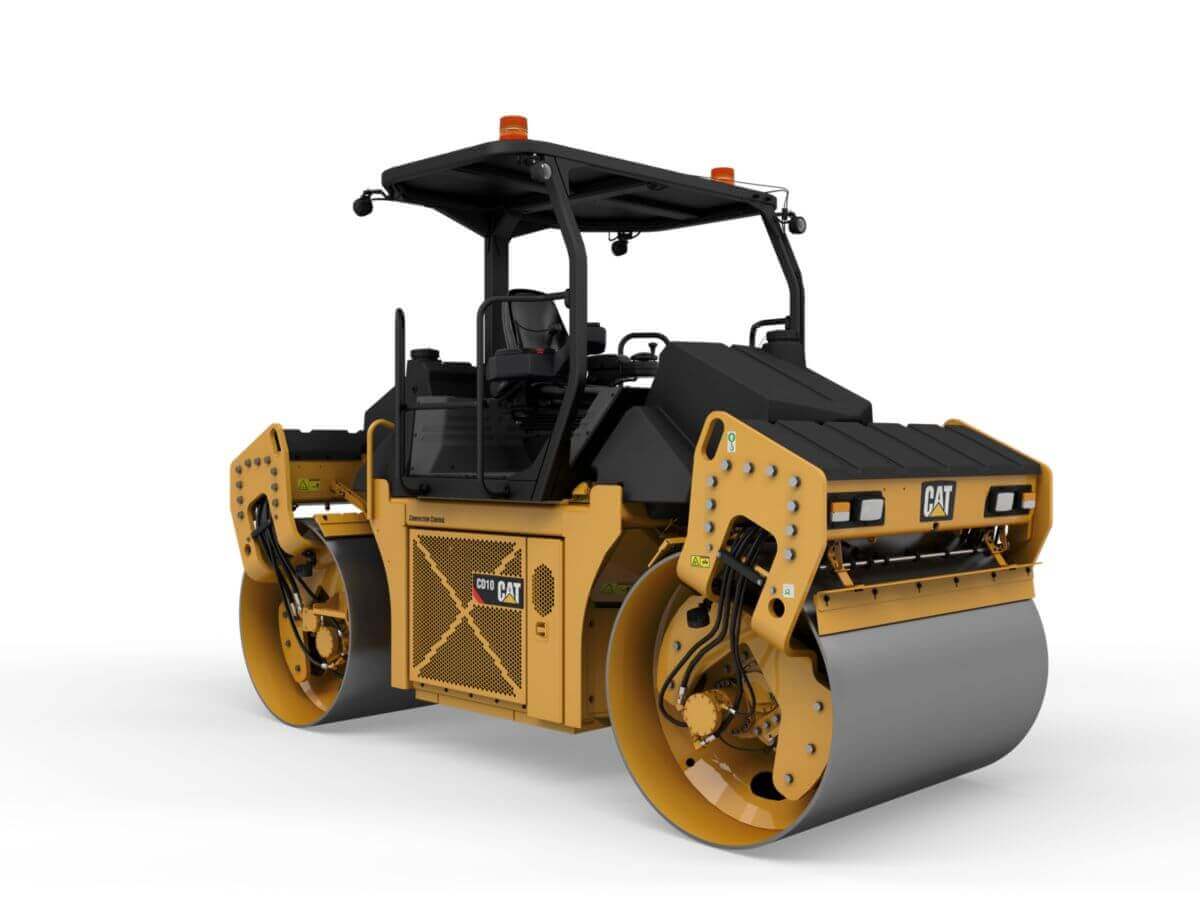

Cat CD10 - gedeelde trommel

Tandemtrilwalsen

Bedrijfsgewicht - 10.120 kg
Standaard verdichtingsbreedte - 1.700 mm
Motorvermogen - 75 kW

Over de Cat CD10 - gedeelde trommel

De CD10 is een trilverdichter van 10 ton met trommels van 1700 mm (67"). Dit model met hoge productie levert een uitstekende matdichtheid, goed zicht en comfort, brandstofzuinigheid dankzij de Eco-modus, en is voorzien van een toonaangevend watersproeisysteem. Dit model kan worden uitgerust met de Cat verdichtingsregeling die registratie biedt van temperatuur en van het aantal gangen alsook communicatie tussen machines, voor efficiëntere prestaties. Bovendien kunt u kiezen uit verschillende trilsystemen, waaronder automatisch afstelbare verdichting (AAC: Auto-Adjustable Compaction) of een systeem met 2 amplitudes en 2 frequenties.

Specificaties

Gewichten

Maximaal bedrijfsgewicht met cabine	25220 lb
Standaardbedrijfsgewicht met cabine	22311 lb
Maximaal bedrijfsgewicht met ROPS	24625 lb
Standaardbedrijfsgewicht met ROPS	21738 lb
Bedrijfsgewicht	22311 lb

Bedrijfsspecificaties

Statische lineaire belasting	165 lb/in
Rijsnelheid - maximaal	7.5 mile/h
Offset van trommel	51 in
Maximale verdichtingsbreedte	118 in
Standaard verdichtingsbreedte	67 in

Motor

Brutovermogen	101.9 HP
Motormodel	Cat C3.4B met ACERT-technologie

Trilsysteem

Trommelbreedte	67 in
Nominale amplitude - hoog	0.033 in
Centrifugaalkracht per trommel - maximum	28977 lb
Centrifugaalkracht per trommel - minimum	6092 lb
Minimale amplitude	0.007 in
Trilkeuze	Afzonderlijk per trommel, alleen vóór, alleen achter, beide

Afmetingen

Totale lengte	14.1 ft
Wielbasis	10.2 ft
Hoogte - met ROPS/FOPS	9.6 ft
Totale breedte	74 in
Trommeldiameter	44 in

Mogelijkheden voor onderhoudsvulling

Inhoud van brandstoftank	50 gal (US)
Inhoud van watersproeitank	198 gal (US)

Kenmerken

Features

Uitzonderlijk zicht en bediening

Comfortabele werkomgeving

De bedieningselementen van de machine en het LCD-display zijn geïntegreerd in de draaiende verstelbare stoel, en draaien mee met de machinist. De stoelopties omvatten vinylbekleding voor uitvoeringen met open platform en stoffen bekleding voor uitvoeringen met cabine, waarbij beide opties kunnen worden voorzien van verwarming. Er is ook een optionele, luxe, luchtgeveerde stoel met hoge rug leverbaar. Tot de overige comfortvoorzieningen behoren een trillingabsorberende vloermat, 12V-aansluiting die communicatieapparaten ondersteunt, veiligheidsgordel over de hele breedte, bekerhouders en een afsluitbare opbergruimte.

Bediening met vingertoppen

Door de multifunctionele rijhendel met geïntegreerde bedieningselementen voor watersproeier aan/uit, trommel-offset, trilbediening en optionele hoogteverstelling van het mes kan de machinist met zelfvertrouwen aan het werk gaan.

LCD-scherm

Het LCD-scherm met achtergrondverlichting geeft machinegegevens en diagnosegegevens weer. Het is geïntegreerd in de stoel, en blijft dus in dezelfde positie, zelfs wanneer de stoel draait. Een ingebouwde, afsluitbare afdekking tegen vandalisme biedt bescherming. Het display is bruikbaar in meerdere talen, biedt de mogelijkheid om het scherm te splitsen en heeft indicatoren voor de rijsnelheid, het aantal trillingen per minuut en het brandstofniveau.

Handige console

De console is geïntegreerd in de stoel en kan worden bediend met de vingertoppen. Aanraakgevoelige soft-toetsen bieden onmiddellijk feedback aan de machinist voor een intuïtieve bediening. De armleuningen zijn verstelbaar en kunnen aan de machinist worden aangepast voor extra comfort.

Keuzen voor trilsysteem

Systeem voor automatisch afstelbare verdichting

Automatisch afstelbare verdichting levert snellere verdichting, hogere productiviteit en eenvoudige bediening tegen lagere kosten. Elke trommel wordt individueel aangestuurd en activering is zo eenvoudig als een druk op een knop.

Trilsysteem met 2 amplitudes, 2 frequenties

Het trilsysteem met 2 amplitudes en 2 frequenties kan worden aangepast aan dunne en dikke lagen. Met één knop worden de amplitude en frequentie automatisch aan elkaar aangepast voor een eenvoudige werking.

Prestatievoorzieningen

De trilsystemen bieden meerdere opties die de prestaties kunnen verfijnen op dikke en zware asfaltlagen. Dankzij de functie voor automatische snelheidsregeling kan gemakkelijker worden voldaan aan de eisen met betrekking tot consistentie en impacttussenruimte. Bovendien helpt de automatische trilfunctie om te hoge verdichting te voorkomen en draagt deze bij aan de uniformiteit.

Cat verdichtingsregeling

Temperatuursensoren

Dubbele infraroodsensoren, gemonteerd op de voor- en achterzijde van de machine, voorzien in real-time meetwaarden die de machinist informatie bieden om het moment van walsen en stoppen te bepalen. Dit systeem helpt machinisten om zachte gebieden te vermijden, die vaak voorkomen in het temperatuurbereik van 104-110 ºC (219-230 ºF).

In kaart brengen van het aantal gangen

Met het in kaart brengen van het aantal gangen kunnen machinisten eenvoudiger de doeldichtheid bereiken en de walsefficiëntie verhogen. Het systeem slaat gangpatronen op en bewaakt ze om de dekking weer te geven. Het systeem helpt machinisten ook bij het optimaliseren van de overlap van de trommel, maakt nachtelijke werkzaamheden eenvoudiger, sluit twijfels uit en voorkomt onvolledige gangen, zoals door voortijdig stoppen.

Temperatuur in kaart brengen

De functie voor het in kaart brengen van de temperatuur biedt een visuele weergave van de mattemperatuur om de machine in het juiste temperatuurbereik te houden. Het systeem slaat de temperatuur op en bewaakt deze voor toekomstige analyse van het juiste temperatuurbereik.

Communicatie tussen machines

Communicatie tussen machines verbetert de efficiëntie op het werkterrein doordat machinisten machineparkpatronen kunnen bewaken. Met dit systeem kunnen machinisten walspatronen van een andere machine zien en verdergaan waar de andere was gebleven. Dit vergemakkelijkt ook het werken 's avonds wanneer slechte verlichting het moeilijk maakt om te zien na de eerste gang.

Soepel werkende aandrijflijn

Cat C3.4B-motor

De C3.4B-motor levert 75 kW (101.9 hp) vermogen en voldoet aan EPA Tier 4 interim (VS)- en EU fase IIIB-equivalente emissienormen. De motor heeft een elektronische regelmodule (ECM), die optimale prestaties levert door nauwkeurig gesynchroniseerde inspuitmomenten en brandstoftoevoer. De ECM biedt geavanceerde mogelijkheden voor probleemoplossing en diagnose door middel van de Electronic Technician (Cat ET). Cat dealers bieden uit één hand alle garantieservices voor de machine en motor (exclusief bij Cat).

Koelsysteem met hoge capaciteit

De grote capaciteit van het koelsysteem houdt de bedrijfstemperaturen laag, zelfs onder extreme omstandigheden. Het systeem leidt warme lucht uit de buurt van de machinist, voor een comfortabelere werkomgeving.
