Cat M314

Mobiele graafmachines

  • Motortype -  Cat C3.6
  • Bedrijfsgewicht - 15.000 kg
  • Motorvermogen - 100 kW

Over de Cat M314

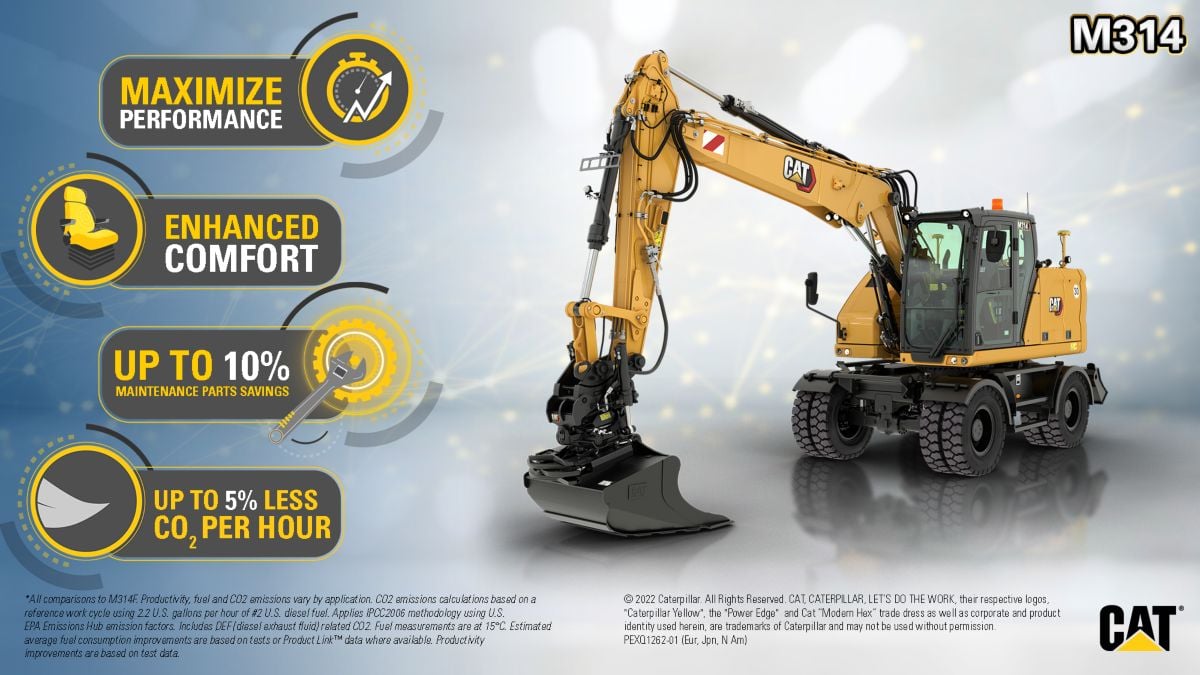

De Cat® graafmachine M314 op banden biedt gebruiksvriendelijke bedieningselementen, geïntegreerde kantelbare zwenkinrichting, een comfortabele cabine en een lager brandstofverbruik. Bespaar tijd en geld tot wel 10 procent op onderhoudsonderdelen en 100 procent op dagelijks onderhoud op maaiveldhoogte.

Download voorraadlijst & informatiepakket



Pon Equipment heeft nog meerdere mobiele grafmachines op voorraad! Heb je interesse in een 14 of 15 tons brandenkraan? Download dan nu de voorraadlijst en/of het informatiepakket.



Specificaties

Motor
Motorvermogen - ISO 14396 100 kW
Motortype Cat C3.6
Boring 98 mm
Cilinderinhoud 3.6 l
Slag 120 mm
Motoremissie Emissienormen van de Tier 4 Final, Stage V en S Korea 2014 (Tier 4 Final)
Opmerking (1) De M314 voldoet aan de emissienormen van de Tier 4 Final, Stage V en S Korea 2014 (Tier 4 Final) en is Blue Angel-gecertificeerd.
Opmerking (2) Geen correctie van motorvermogen vereist tot een hoogte van 3000 m (9843').
Opmerking (3) Het opgegeven nettovermogen is het beschikbare vliegwielvermogen als de motor is uitgerust met een ventilator, luchtfilter, nabehandelingssysteem voor uitlaatgas en dynamo.
Opmerking (4) Nominaal bij 2000 tpm.
Hydraulisch systeem
Hoofdsysteem - maximale opbrengt - uitrustingsstuk 270 l/min
Maximale druk - uitrusting 35000 kPa
Maximale druk - zwenken 35500 kPa
Maximale druk – rijden 35000 kPa
Zwenkmechanisme
Maximaal zwenkkoppel 39 kN·m
Zwenksnelheid 9.1 r/min
Machinegewicht
Bedrijfsgewicht - maximaal 18000 kg
Opmerking (1) Bedrijfsgewicht omvat middellange graafarm, contragewicht van 2600 kg (5732 lb), volle brandstoftank, machinist, snelkoppeling (210 kg/463 lb), laadbak (500 kg/1102 lb) en dubbele luchtbanden.
Bedrijfsgewicht - minimaal 15000 kg
Vulhoeveelheden
Koelsysteem 24 l
Dieseluitlaatvloeistof (DEF) 20 l
Eindaandrijving 2.4 l
Brandstoftank 295 l
Hydraulisch systeem – inclusief tank 220 l
Hydrauliekolietank 90 l
Afmetingen
Giek 5 m (16' 6")
Laadbak 0,76 m3 (0,78 yd3)
Graafarm 2,2 m (7' 3")
Speling van contragewicht 1260 mm
Bodemvrijheid 325 mm
Transporthoogte - bovenkant van cabine 10.9 mm
Transportlengte 8210 mm
Zwenkstraal over achterkant 2150 mm
Lengte van onderwagen 4920 mm
Wielbasis 2500 mm
Werkbereiken en krachten
Giektype VA-giek
Laadbak 0,76 m3 (0,99 y3) GD
Graafarm R2.2CB (7' 3")
Graafhoogte 5290 mm
Storthoogte 7010 mm
Reikwijdte op maaiveldhoogte 8650 mm
Graafdiepte, verticale wand 4250 mm
Opmerking (1) Bereikwaarden zijn berekend met een kantelradius van 1387 mm (4' 6"). CW-type laadbak (358-8665, GD, 1000 mm/3' 3", 0,6 m³/0,78 yd³ met Advansys 70 baktanden) en CW-20S-D.4.N snelkoppeling. Waarden voor opbreekkracht worden berekend met een kantelradius v
Airconditioningsysteem
Opmerking Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 0,85 kg koelmiddel, dat een CO2-equivalent heeft van 1,216 metrieke ton.
Aandrijving
Maximale rijsnelheid 37 km/h

Kenmerken

MET GROOT PRESTATIEVERMOGEN EN EEN LAGER BRANDSTOFVERBRUIK

  • Behaal dezelfde productiviteit en resultaten met tot 5 procent minder brandstof en werk langer met een grotere brandstoftank in vergelijking met de M314F.
  • De Cat® motor voorziet in uw prestatie- en productiebehoeften.
  • De motor voldoet aan de emissienormen U.S. EPA Tier 4 Final, EU Stage V, en S Korea 2014 (Tier 4 Final).
  • Het reizen tussen locaties is gemakkelijker met reissnelheden tot 37 km/u (22 mph).
  • Van onverharde weg tot asfalt, de graafmachine helpt u de klus op tijd en efficiënt te klaren.
  • Het geavanceerde hydraulische systeem zorgt voor de optimale balans van vermogen en efficiëntie. Tegelijkertijd biedt het de controle die u nodig hebt om nauwkeurig te werken.
  • Met een tot 15 procent groter zwenkkoppel kunt u de klus sneller klaren en naar de volgende gaan.
  • De extra hydraulische opties geven u de veelzijdigheid om diverse uitrustingsstukken van Cat te gebruiken.
  • Laat de temperatuur u niet weerhouden om te werken. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en koudestartvermogen tot -18 °C (0 °F).
MET GROOT PRESTATIEVERMOGEN EN EEN LAGER BRANDSTOFVERBRUIK

COMFORTABEL WERKEN

  • Keuze uit Deluxe- en Premium-cabineopties.
  • De Deluxe-stoel is voorzien van verwarming en verstelbare luchtvering. De Premium-stoel verwarmt, koelt en verstelt automatisch.
  • Stap gemakkelijker in en uit de cabine met de opklapbare linkerconsole.
  • Geniet van een groter comfort in de cabine terwijl u werkt met minder cabinetrillingen vanwege geavanceerde viscosedempers.
  • Een comfortabele bediening van de graafmachine met de gemakkelijk te bereiken bedieningselementen.
  • Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, fleshouder en kledinghaak zijn eveneens aanwezig.
COMFORTABEL WERKEN

LAGERE ONDERHOUDSKOSTEN

  • Controleer en onderhoud uw machine snel met dagelijkse onderhoudspunten op maaiveldhoogte.
  • Controleer het motoroliepeil snel en veilig vanaf maaiveldhoogte.
  • Bespaar tot 10 procent op onderhoudsonderdelen met de nieuwe filters die langer meegaan.
  • Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine in de gaten via de monitor in de cabine.
  • De twee brandstoffiltratieniveaus beschermen de motor tegen vuile dieselbrandstof.
  • Het nieuwe hydrauliekoliefilter biedt betere filterprestaties en een langere levensduur met een vervangingsinterval van 3000 uur; dat is 50 procent langer dan eerdere filterontwerpen.
  • De S•O•S(SM)-poorten bevinden zich op maaiveldhoogte om het onderhoud te vereenvoudigen en snel monsters te kunnen afnemen voor vloeistofanalyse.
LAGERE ONDERHOUDSKOSTEN

EENVOUDIG TE BEDIENEN

  • Start de motor met de drukknop, een Bluetooth-sleutelhouder of de unieke machinist-ID-functie.
  • Programmeer uw vermogensmodus en de voorkeuren van de joystick met behulp van uw machinist-ID. De graafmachine weet alles wat u hebt ingesteld, telkens wanneer u gaat werken.
  • Navigeer snel op de standaardmonitor van 254 mm (10") met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
  • De Cat locator voor uitrustingsstukken PL161 is een Bluetooth-apparaat waarmee u uw uitrustingsstukken en andere zaken snel en eenvoudig kunt vinden.
  • De ingebouwde Bluetooth-lezer van de graafmachine of de Cat app op uw smartphone zoeken automatisch naar het apparaat.
  • Bespaar tijd en energie met de uitrustingsstukherkenning. Even schudden met het bijgevoegde uitrustingsstuk bevestigt de identiteit ervan. Het zorgt er ook voor dat alle instellingen van het uitrustingsstuk correct zijn, zodat u snel en efficiënt aan de slag kunt gaan.
  • Weet u niet zeker hoe een functie werkt of hoe u de graafmachine moet onderhouden? Gemakkelijke toegang tot de gebruikershandleiding op de monitor met aanraakscherm.
  • De automatische asvergrendeling drukt het pedaal voor u in, waardoor u minder handelingen hoeft te verrichten. De machine detecteert automatisch wanneer de bedrijfsrem en -as moeten worden vergrendeld of ontgrendeld. Deze wordt automatisch uitgeschakeld wanneer het rijpedaal wordt bediend.
EENVOUDIG TE BEDIENEN

ELKE DAG VEILIG NAAR HUIS

  • Toegang tot dagelijkse onderhoudspunten op maaiveldhoogte.
  • Zorg ervoor dat uw graafmachine altijd via de machinist-ID beveiligd is. Gebruik uw pincode op de monitor om de startknopfunctie in te schakelen.
  • De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2:2008.
  • Profiteer van het uitstekende zicht in sleuven, in elke zwenkrichting en achter u dankzij kleinere cabinestijlen, grotere ruiten en een plat motorkapontwerp. Achteruitkijk- en zijzichtcamera's zijn standaard.
  • Het onderhoudsplatform biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform. De treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen.
  • De standaardhendel voor hydrauliekvergrendeling blokkeert alle hydraulische en rijfuncties in de neergelaten stand.
  • De stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.
ELKE DAG VEILIG NAAR HUIS

Verhoog de efficiëntie en productiviteit met geïntegreerde Cat technologieën

  • Verhoog de productiviteit ten opzichte van traditioneel nivelleren met het optionele Cat Grade met 2D-systeem.
  • Optioneel Cat Payload weegsysteem aan boord: Bereik nauwkeurige laaddoelen en verhoog de laadefficiëntie met wegen tijdens het werk en realtime schattingen van uw laadvermogen zonder zwenken.
  • Combineer Payload met VisionLink® en beheer uw productiedoelen op afstand of neem uw payload-gegevens met u mee. Met de USB-poort van de monitor kunt u uw resultaten downloaden, van één dienst tot een periode van maximaal 30 dagen, zodat u uw voortgang zonder internetverbinding of VisionLink abonnement kunt beheren.
  • Upgrade naar optionele Cat Grade met geavanceerde 2D: maak en bewerk eenvoudig nivelleerontwerpen op een tweede monitor van 254 mm (10") met aanraakscherm en hoge resolutie.
  • Upgrade naar optionele Cat Grade met 3D: maak en bewerk eenvoudig ontwerpen en bekijk het volledige bewegingsbereik van de hefarm op een tweede monitor met aanraakscherm en hoge resolutie.
  • De optionele 2D e-limiet is vanuit de fabriek geïntegreerd om te voorkomen dat de graafmachine zich buiten de door de operator gedefinieerde instelpunten beweegt.
  • Alle Cat Grade-systemen zijn compatibel met radio's en basisstations van Trimble, Topcon en Leica. Hebt u al geïnvesteerd in een grade-infrastructuur? U kunt nivelleersystemen van Trimble, Topcon en Leica op de machine installeren.
Verhoog de efficiëntie en productiviteit met geïntegreerde Cat technologieën
