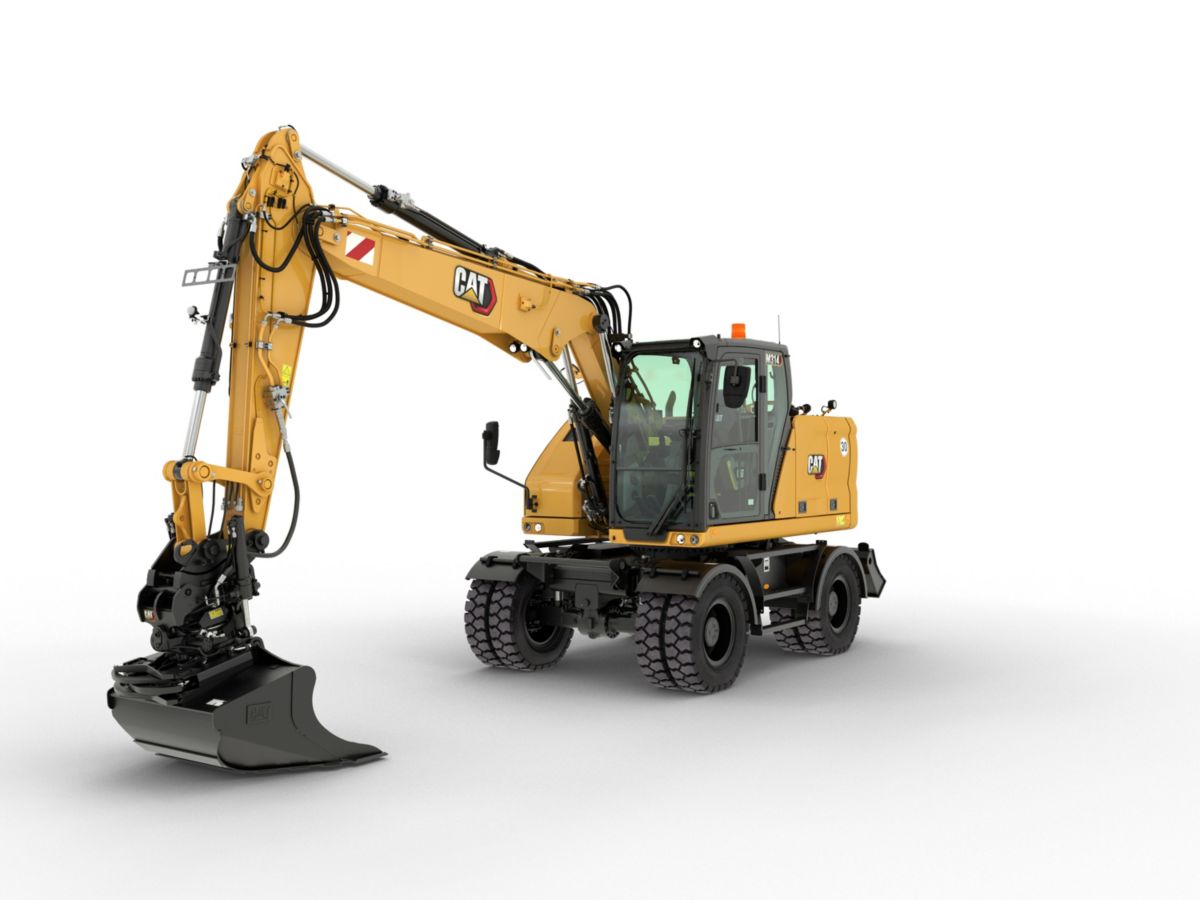

Cat M314

Wheel Excavators

About the Cat M314



De Cat® graafmachine M314 op banden biedt gebruiksvriendelijke bedieningselementen, geïntegreerde kantelbare zwenkinrichting, een comfortabele cabine en een lager brandstofverbruik. Bespaar tijd en geld tot wel 10 procent op onderhoudsonderdelen en 100 procent op dagelijks onderhoud op maaiveldhoogte.

Specifications

Motor
Motorvermogen - ISO 14396 110 kW
Motortype Cat C4.4
Boring 105 mm
Cilinderinhoud 4.4 l
Slag 127 mm
Motoremissie Emissienormen van de Tier 4 Final, Stage V en S Korea 2014 (Tier 4 Final)
Opmerking (1) De M314 voldoet aan de emissienormen van de Tier 4 Final, Stage V en S Korea 2014 (Tier 4 Final) en is Blue Angel-gecertificeerd.
Opmerking (2) Geen correctie van motorvermogen vereist tot een hoogte van 3000 m (9843').
Opmerking (3) Het opgegeven nettovermogen is het beschikbare vliegwielvermogen als de motor is uitgerust met een ventilator, luchtfilter, nabehandelingssysteem voor uitlaatgas en dynamo.
Opmerking (4) Nominaal bij 2000 tpm.
Hydraulisch systeem
Hoofdsysteem - maximale opbrengt - uitrustingsstuk 270 l/min
Maximale druk - uitrusting 35000 kPa
Maximale druk - zwenken 35500 kPa
Maximale druk - rijden 35000 kPa
Zwenkmechanisme
Maximaal zwenkkoppel 39 kNm
Zwenksnelheid 9.1 t/min
Machinegewicht
Bedrijfsgewicht - maximaal 18000 kg
Opmerking (1) Bedrijfsgewicht omvat middellange stick, contragewicht van 2600 kg (5732 lb), volle brandstoftank, machinist, snelkoppeling (210 kg/463 lb), laadbak (500 kg/1102 lb) en dubbele luchtbanden.
Bedrijfsgewicht - minimaal 15000 kg
Mogelijkheden voor onderhoudsvulling
Koelsysteem 24 l
Dieseluitlaatvloeistof (DEF) 20 l
Eindaandrijving 2.4 l
Brandstoftank 295 l
Hydraulisch systeem - inclusief tank 220 l
Hydrauliekolietank 90 l
Afmetingen
Giek 5 m (16' 6")
Laadbak 0,76 m3 (0,78 yd3)
Stick 2,2 m (7' 3")
Speling contragewicht 1260 mm
Bodemvrijheid 325 mm
Transporthoogte - bovenkant van cabine 10.9 mm
Transportlengte 8210 mm
Zwenkstraal over achterkant 2150 mm
Lengte van onderwagen 4920 mm
Wielbasis 2500 mm
Werkbereiken en krachten
Giektype VA-giek
Laadbak 0,76 m3 (0,99 y3) GD
Stick R2.2CB (7' 3")
Graafhoogte 5290 mm
Storthoogte 7010 mm
Reikwijdte op maaiveldhoogte 8650 mm
Graafdiepte, verticale wand 4250 mm
Opmerking (1) Bereikwaarden zijn berekend met een kantelradius van 1387 mm (4' 6"). CW-type laadbak (358-8665, GD, 1000 mm/3' 3", 0,6 m³/0,78 yd³ met Advansys 70 baktanden) en CW-20S-D.4.N snelkoppeling. Waarden voor opbreekkracht worden berekend met een kantelradius v
Airconditioningsysteem
Opmerking Het airconditioningsysteem van deze machine bevat het gefluoreerde broeikasgas R134a als koelmiddel (aardopwarmingsvermogen = 1430). Het systeem bevat 0,85 kg koelmiddel, dat een CO2-equivalent heeft van 1,216 metrieke ton.
Aandrijving
Maximale rijsnelheid 37 km/h

Features

Features

MET GROOT PRESTATIEVERMOGEN EN EEN LAGER BRANDSTOFVERBRUIK

MET GROOT PRESTATIEVERMOGEN EN EEN LAGER BRANDSTOFVERBRUIK
  • Behaal dezelfde productiviteit en resultaten met tot 5 procent minder brandstof en werk langer met een grotere brandstoftank in vergelijking met de M314F.
  • De Cat® motor voorziet in uw prestatie- en productiebehoeften.
  • Deze vermogenswaarden zijn conform de emissienormen van de Amerikaanse EPA Tier 4 Final, EU Stage V en S Korea 2014 (Tier 4 Final).
  • Het reizen tussen locaties is gemakkelijker met reissnelheden tot 37 km/u (22 mph).
  • Van onverharde weg tot asfalt, de graafmachine helpt u de klus op tijd en efficiënt te klaren.
  • Het geavanceerde hydraulische systeem zorgt voor de optimale balans van vermogen en efficiëntie. Tegelijkertijd biedt het de controle die u nodig hebt om nauwkeurig te werken.
  • Met een tot 15 procent groter zwenkkoppel kunt u de klus sneller klaren en naar de volgende gaan.
  • De extra hydraulische opties geven u de veelzijdigheid om diverse uitrustingsstukken van Cat te gebruiken.
  • Laat de temperatuur u niet weerhouden om te werken. De graafmachine heeft een standaard koelvermogen voor hoge omgevingstemperaturen tot 52 °C (125 °F) en koudestartvermogen tot -18 °C (0 °F).

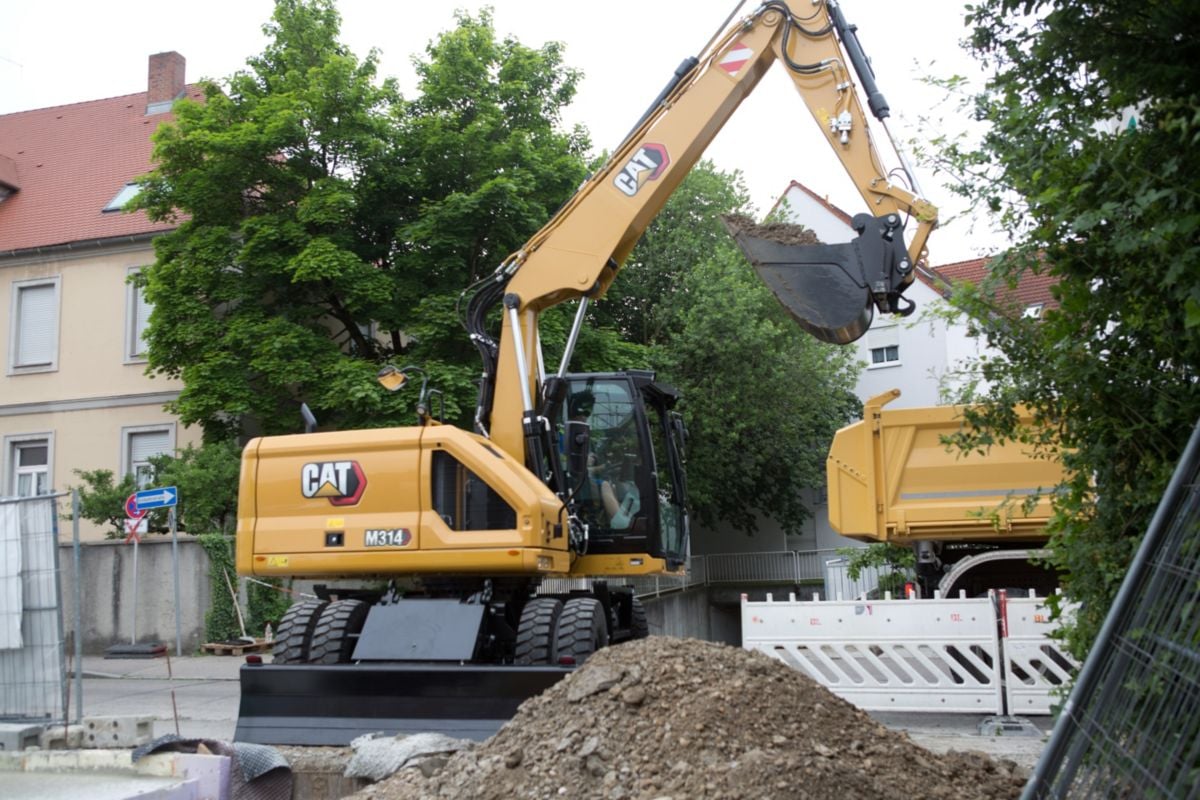

M314 Wheeled Excavator loading trucks

COMFORTABEL WERKEN

COMFORTABEL WERKEN
  • Keuze uit Deluxe- en Premium-cabineopties.
  • De Deluxe-stoel is voorzien van verwarming en verstelbare luchtvering. De Premium-stoel verwarmt, koelt en verstelt automatisch.
  • Stap gemakkelijker in en uit de cabine met de opklapbare linkerconsole.
  • Geniet van een groter comfort in de cabine terwijl u werkt met minder cabinetrillingen vanwege geavanceerde viscosedempers.
  • Een comfortabele bediening van de graafmachine met de gemakkelijk te bereiken bedieningselementen.
  • Berg uw gereedschap op in de talrijke opbergruimten van de cabine, onder en achter de stoel, boven uw hoofd en in de consoles. Een bekerhouder, fleshouder en kledinghaak zijn eveneens aanwezig.
Operate in comfort in the M314 Wheeled Excavator

LAGERE ONDERHOUDSKOSTEN

LAGERE ONDERHOUDSKOSTEN
  • Controleer en onderhoud uw machine snel met dagelijkse onderhoudspunten op maaiveldhoogte.
  • Controleer het motoroliepeil snel en veilig vanaf maaiveldhoogte.
  • Bespaar tot 10 procent op onderhoudsonderdelen met de nieuwe filters die langer meegaan.
  • Houd de levensduur van het filter en onderhoudsintervallen van uw graafmachine in de gaten via de monitor in de cabine.
  • De twee brandstoffiltratieniveaus beschermen de motor tegen vuile dieselbrandstof.
  • Het nieuwe hydrauliekoliefilter zorgt voor een betere filtratie en een langere vervangingsinterval van 3000 uur. Dit is 50% lager dan bij de eerdere filterontwerpen.
  • De S•O•S(SM)-poorten bevinden zich op maaiveldhoogte om het onderhoud te vereenvoudigen en snel monsters te kunnen afnemen voor vloeistofanalyse.
M314 Wheeled Excavator maintenance inspection

EENVOUDIG TE BEDIENEN

EENVOUDIG TE BEDIENEN
  • Start de motor met een druk op de knop, een Bluetooth®-sleutelhouder, smartphone-app of de unieke machinist-ID-functie.
  • Programmeer uw vermogensmodus en de voorkeuren van de joystick met behulp van uw machinist-ID. De graafmachine weet alles wat u hebt ingesteld, telkens wanneer u gaat werken.
  • Navigeer snel op de standaardmonitor van 254 mm (10") met aanraakscherm en hoge resolutie of met behulp van de draaiknopregeling.
  • De Cat locator voor uitrustingsstukken PL161 is een Bluetooth-apparaat waarmee u uw uitrustingsstukken en andere zaken snel en eenvoudig kunt vinden.
  • De ingebouwde Bluetooth-lezer van de graafmachine of de Cat app op uw smartphone zoeken automatisch naar het apparaat.
  • Bespaar tijd en energie met de uitrustingsstukherkenning. Even schudden met het bijgevoegde uitrustingsstuk bevestigt de identiteit ervan. Het zorgt er ook voor dat alle instellingen van het uitrustingsstuk correct zijn, zodat u snel en efficiënt aan de slag kunt gaan.
  • Weet u niet zeker hoe een functie werkt of hoe u de graafmachine moet onderhouden? Gemakkelijke toegang tot de gebruikershandleiding op de monitor met aanraakscherm.
  • De automatische asvergrendeling drukt het pedaal voor u in, waardoor u minder handelingen hoeft te verrichten. De machine detecteert automatisch wanneer de bedrijfsrem en -as moeten worden vergrendeld of ontgrendeld. Deze wordt automatisch uitgeschakeld wanneer het rijpedaal wordt bediend.

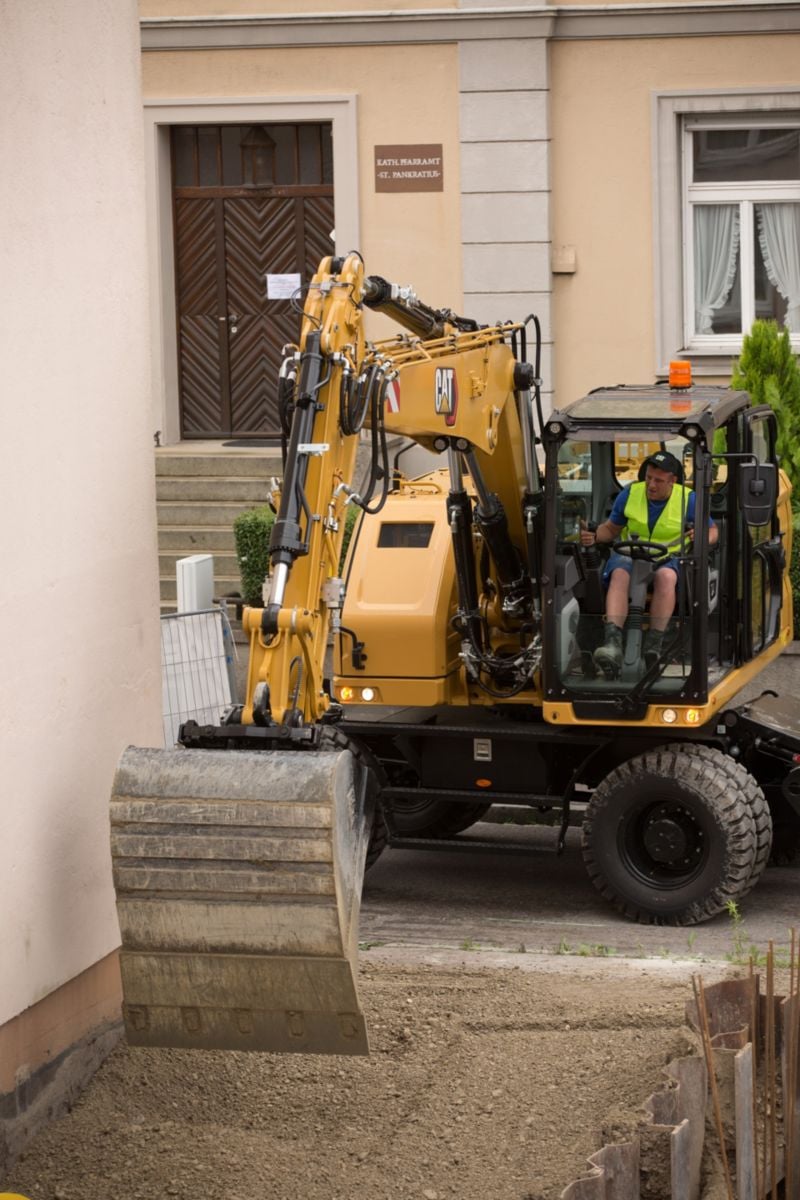

Operate with ease in the M314 Wheeled Excavator

ELKE DAG VEILIG NAAR HUIS

ELKE DAG VEILIG NAAR HUIS
  • Toegang tot dagelijkse onderhoudspunten op maaiveldhoogte.
  • Zorg ervoor dat uw graafmachine altijd via de machinist-ID beveiligd is. Gebruik uw pincode op de monitor om de startknopfunctie in te schakelen.
  • De standaard ROPS-cabine voldoet aan de eisen van ISO 12117-2:2008.
  • Profiteer van het uitstekende zicht in sleuven, in elke zwenkrichting en achter u dankzij kleinere cabinestijlen, grotere ruiten en een plat motorkapontwerp. Achteruitkijk- en zijzichtcamera's zijn standaard.
  • Het onderhoudsplatform biedt eenvoudig, veilig en snel toegang tot het bovenste onderhoudsplatform. De treden van het onderhoudsplatform hebben een gestanste antislipplaat om uitglijden te voorkomen.
  • De standaardhendel voor hydrauliekvergrendeling blokkeert alle hydraulische en rijfuncties in de neergelaten stand.
  • De stopschakelaar op maaiveldhoogte sluit alle brandstoftoevoer naar de motor af wanneer hij wordt geactiveerd en schakelt de machine uit.

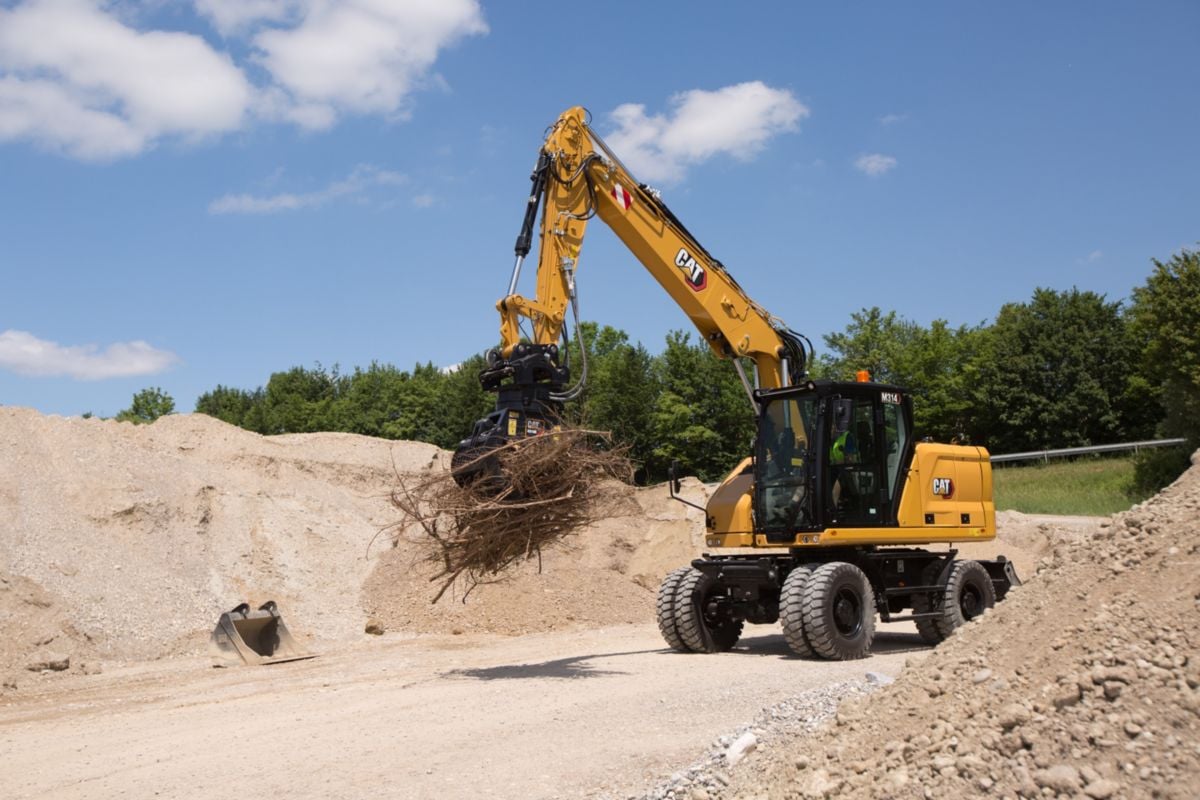

M314 Wheeled Excavator lifting
