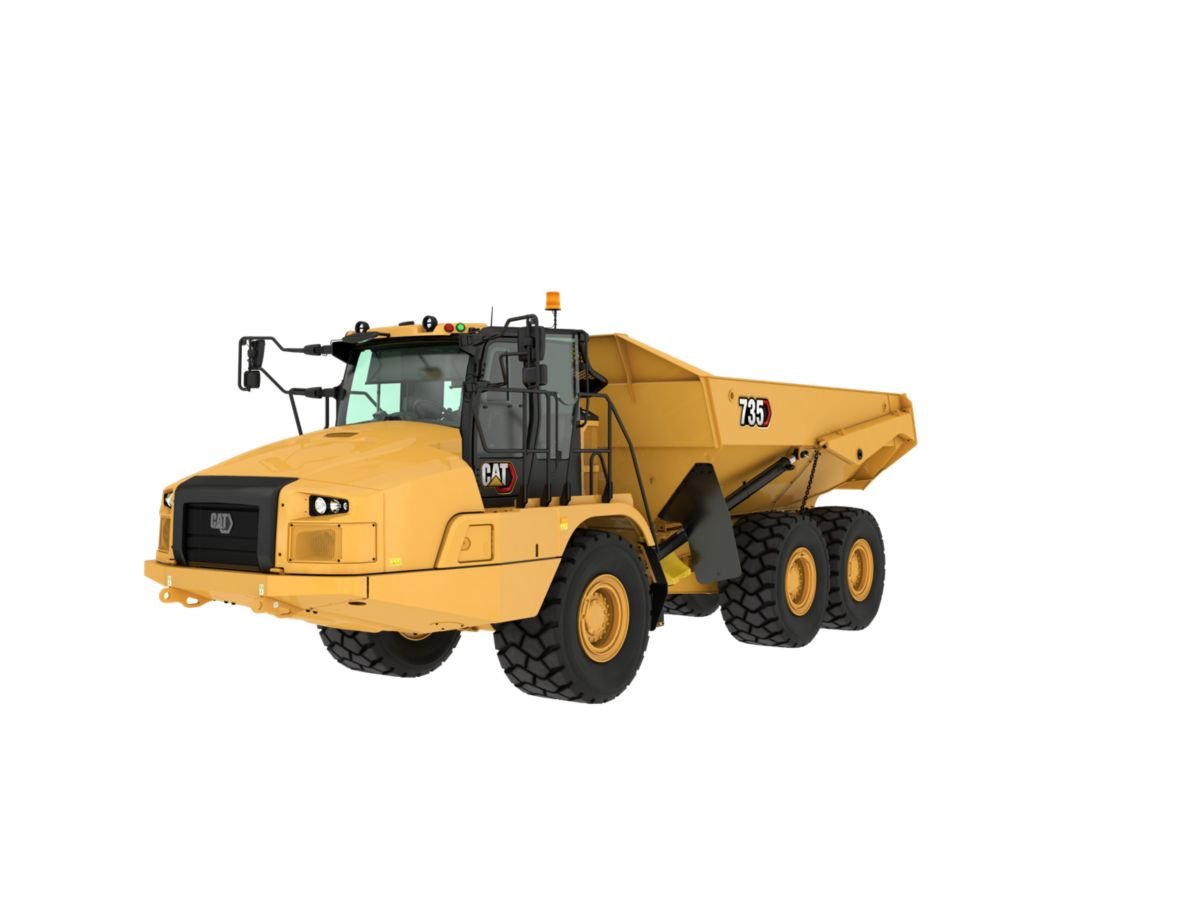

Cat 735

Knikdumpers

  • Motortype - Cat® C13 ACERT™
  • Laadvermogen  - 35,3 ton
  • Motorvermogen - 324 kW

Over de Cat 735



De Cat 735 met een capaciteit van 20 m3 (26,2 yd3) en 32 ton biedt een nieuw niveau van comfort voor de machinist en nieuwe functies, in aanvulling op de duurzaamheid, hoge productiviteit en lagere bedrijfskosten.

Specificaties

Engine
Motortype Cat® C13
Motor
Emissies De 735 voldoet aan de emissienormen van Tier 4 Final en Stage V.
Opmerking (3) Het opgegeven nettovermogen is het beschikbare vermogen aan het vliegwiel wanneer de motor met een dynamo, luchtfilter, uitlaatdemper en ventilator op de laagste snelheid is uitgerust.
Opmerking (2) De vermogenswaarden zijn van toepassing bij een toerental van 1800 tpm wanneer de test onder de omstandigheden voor de vermelde norm wordt uitgevoerd.
Opmerking (5) DEF (Diesel Exhaust Fluid: dieseluitlaatvloeistof) die wordt gebruikt in Cat SCR-systemen moet voldoen aan de vereisten zoals beschreven in norm 22241-1 van de Internationale Organisatie voor Standaardisatie (ISO). Aan de vereisten van ISO 22241-1 wordt v
Opmerking (4) Het nettovermogen met ventilator op maximumsnelheid is 254 kW (341 hp) volgens de SAE-referentievoorwaarden.
Opmerking (1) De verwijzingen naar Tier 4 Final/Stage V omvat de emissienormen van Amerikaanse EPA Tier 4 Final, EU Stage V, Japan 2014 (Tier 4 Final) en Korea Tier 4 Final.
Motormodel - Amerikaanse EPA Tier 4 Final/EU Stage V Cat C13
Stuursysteem
Aanslag-tot-aanslag 4,75 seconden bij 60 tpm
Normen
Remmen ISO 3450 – 2011
Cabine - FOPS ISO 3449 niveau II – 2005
Cabine - ROPS ISO 3471 - 2008
Stuursysteem ISO 5010 – 2007
Laadbakplaat
Type Hoogwaardig, slijtvast staal Brinell HB450
Draaicirkel
Opmerking De afmetingen zijn voor machines met 750/65 R25-banden.
Draaiafmetingen - stuuruitslaghoek - links/rechts 45°
Geluidsniveaus
Opmerking (2) Gehoorbescherming kan nodig zijn wanneer in een open cabine wordt gewerkt (wanneer deze niet naar behoren is onderhouden of deuren en/of ramen open zijn) gedurende lange perioden of in een lawaaierige omgeving.
Opmerking (1) Het geluid waaraan de machinist wordt blootgesteld, Leq (gelijkwaardig geluidsdrukniveau in de cabine), gemeten volgens de werkcyclusprocedures in ANSI/SAE J1166 OKT98 is 72 dB(A) voor de cabine van Caterpillar, wanneer deze naar behoren geïnstalleerd en
Optimale combinatie van lader en truck
Hydraulische graafmachines: 336F/336F XE - Gangen 5–6
Opmerking Een optimale combinatie geeft u een groot productiviteitsvoordeel. De 735 past uitstekend bij de Cat hydraulische graafmachines 349F en 336F en Cat wielladers 972M, 966M, 962M en 950M. Op elkaar afgestemde laad- en transportgereedschappen leiden tot een h
Hydraulische graafmachines: 349F/349F XE - Gangen 4–5
Wielladers: 972M/972M XE - Gangen 3–4
Wiellader: 962M - Gangen 4–5
Wiellader: 950M - Gangen 5
Wielladers: 966M/966M XE - Gangen 4

Kenmerken

OPTIMALE PRESTATIES

OPTIMALE PRESTATIES
  • Elke Tier 4 Final/Stage IV en EU Stage V Cat motor is uitgerust met een combinatie van bewezen elektronica en componenten voor brandstof, lucht en nabehandeling.
  • Maximale inzetbaarheid en minder kosten met eersteklas ondersteuning door het Cat dealernetwerk.
  • Minimale impact van emissiesystemen: ontworpen voor transparantie naar de machinist, zonder de noodzaak tot handelen.
  • Betere brandstofzuinigheid met beperkte onderhoudskosten en tegelijkertijd dezelfde kracht en reactietijden.
  • Geavanceerde MEUI-C-injectorplatforms leveren een hogere inspuitdruk en nauwkeurigere brandstofhoeveelheden. Deze duurzame injectoren verbeteren het reactievermogen terwijl het roetgehalte wordt beheerst.
  • Alle Cat motoren hebben innovatieve luchtregelingssystemen die de luchtstroom optimaliseren en het vermogen, de efficiëntie en de betrouwbaarheid vergroten.
  • Het Cat NOx-reductiesysteem (NRS) vangt een kleine hoeveelheid uitlaatgas af, koelt het en geleidt het vervolgens terug naar de verbrandingskamer waar het de verbrandingstemperatuur verlaagt en de NOx-emissies terugdringt.
  • Cat motoren die zijn uitgerust met een systeem voor selectieve katalytische reductie (SCR) spuiten dieseluitlaatvloeistof (DEF: Diesel Exhaust Fluid) in de uitlaat om de NOx-emissie te verminderen. DEF (ook bekend als "AdBlue") is een nauwkeurig gemengde oplossing van 32,5% chemisch ureum met een hoge graad van zuiverheid en 67,5% gedeïoniseerd water.

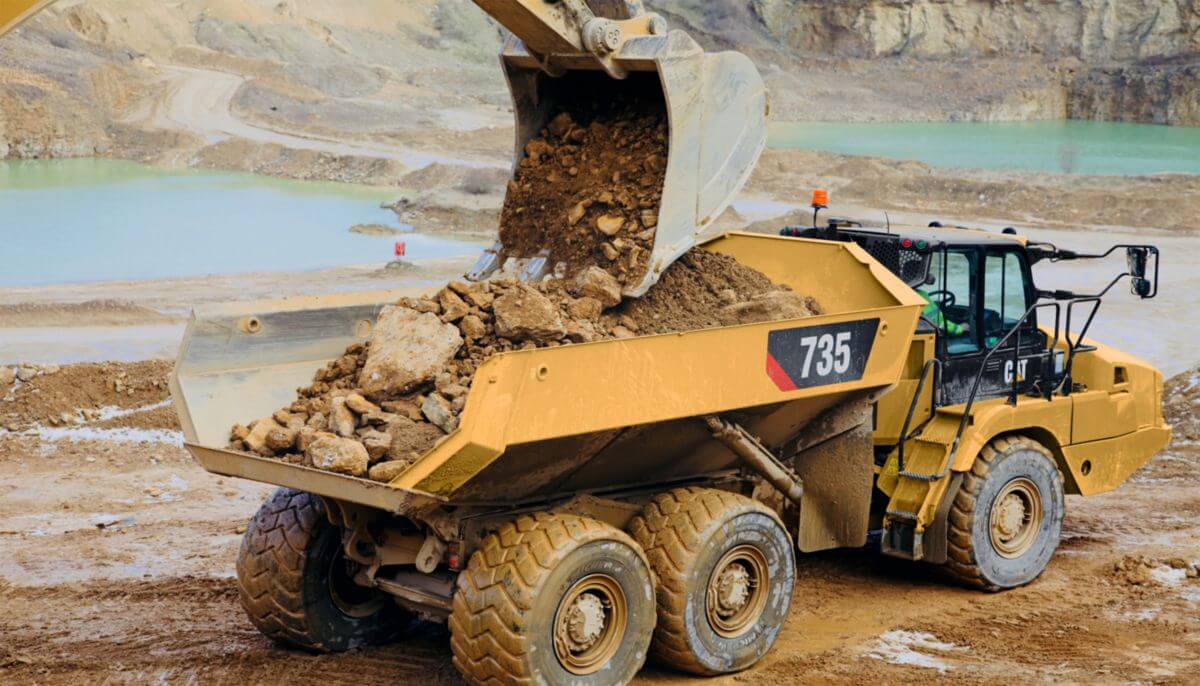

Cat 735 Articulated Haul Truck

AUTOMATISCHE BEDIENINGSELEMENTEN

AUTOMATISCHE BEDIENINGSELEMENTEN
  • Geavanceerde automatische tractieregeling (AATC, Advanced Automatic Traction Control) schakelt onderweg differentieelblokkeringen op de langs- en dwarssperren in, waardoor machinisten zich kunnen concentreren op rijden, laden en dumpen. Sensoren bewaken de snelheid van de machine en de wielen, waardoor een onmiddellijke reactie mogelijk is in omstandigheden met hoge rolweerstand. Het systeem werkt naadloos en soepel en gaat wielslip tegen voor maximale tractie en productiviteit.
  • De sperren worden automatisch uitgeschakeld wanneer de bodemomstandigheden dit toestaan, waardoor de efficiëntie tijdens het sturen of op ongelijke bodem wordt gemaximaliseerd.
  • AATC vermindert ook verkeerd gebruik van banden en aandrijflijn en elimineert een verlies aan machine-efficiëntie veroorzaakt door onjuiste handbediening van de differentieelsperren. Tevens verlaagt het systeem de slijtage van banden.
  • In de Automatische retarderregeling (ARC, Automatic Retarder Control) is de retarder geautomatiseerd voor de machinist. Net als bij AATC worden een aantal bedieningsaspecten van de machine bewaakt. De motorcompressierem wordt indien nodig automatisch ingeschakeld om de rijsnelheid bij het afdalen van een helling te regelen. Het systeem helpt overtoeren van de motor te voorkomen, de veiligheid van de machine te verbeteren en cyclustijden te verlagen, maar heeft indien nodig toch nog steeds de flexibiliteit van handbediening.
  • De dumpfunctie is geautomatiseerd door de nieuwe bekrachtigde hefregeling. Bedien de nieuwe schakelaar voor het heffen/neerlaten van de laadbak, waarna de machine de bedrijfsremmen inschakelt, zet de transmissie in de neutraalstand en hef de laadbak bij het vereiste motortoerental. De laadbak wordt op dezelfde manier neergelaten; druk op de schakelaar, waarna de machine de laadbak zal neerlaten en deze in de zweefstand zal zetten.
  • Hill Assist vermindert mogelijk "terugrollen" op hellingen. Als een machinist de machine stopt op een helling en zijn voet van het bedrijfsrempedaal haalt, zal de machine automatisch de bedrijfsrem ingeschakeld houden om te voorkomen dat de machine naar achteren rolt.
  • De wachtrem zorgt ervoor dat de bedrijfsremmen worden ingeschakeld wanneer de neutraalstand wordt geselecteerd. Hierdoor kan de machine snel en gemakkelijk worden bediend in het laad- of losgebied.

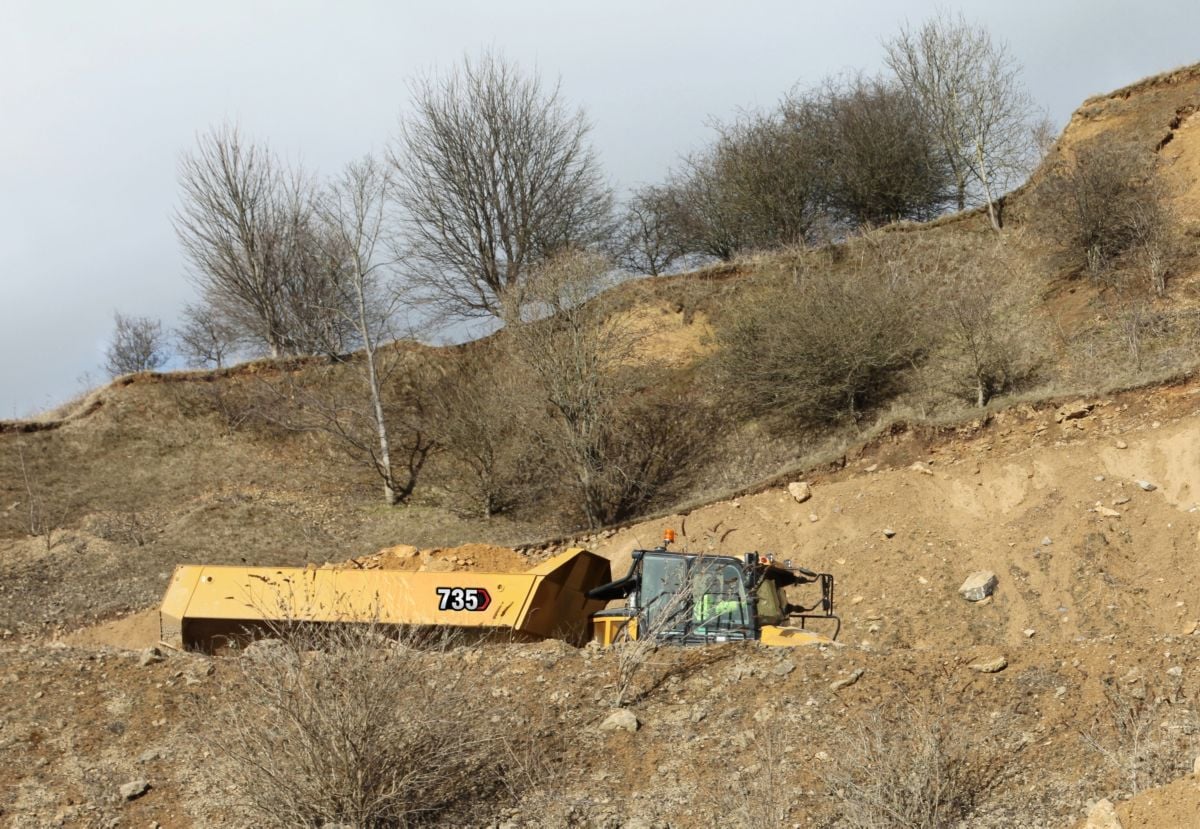

Cat 735 Articulated Haul Truck

ZWAAR UITGEVOERDE CONSTRUCTIE

ZWAAR UITGEVOERDE CONSTRUCTIE
  • Alle drie assen hebben oscillerende A-frames met panhardstangen, die zorgen voor stabiliteit. Werk vol vertrouwen op productieve snelheden terwijl u de stootbelasting op truckcomponenten vrijwel elimineert.
  • De voorwielophanging pendelt ±6°, geregeld door lagedrukcilinders met een grote boring, wat een soepele rit bevordert.
  • De achterophanging heeft een balansgeometrie en ophangingsbevestigingen die het rijcomfort optimaliseren en de lading beter vasthouden.
  • De nieuwe, volledig gesloten natte schijfremsystemen in de assen houden verontreinigingen buiten de deur voor een langere machinelevensduur en een verhoogde inzetbaarheid.

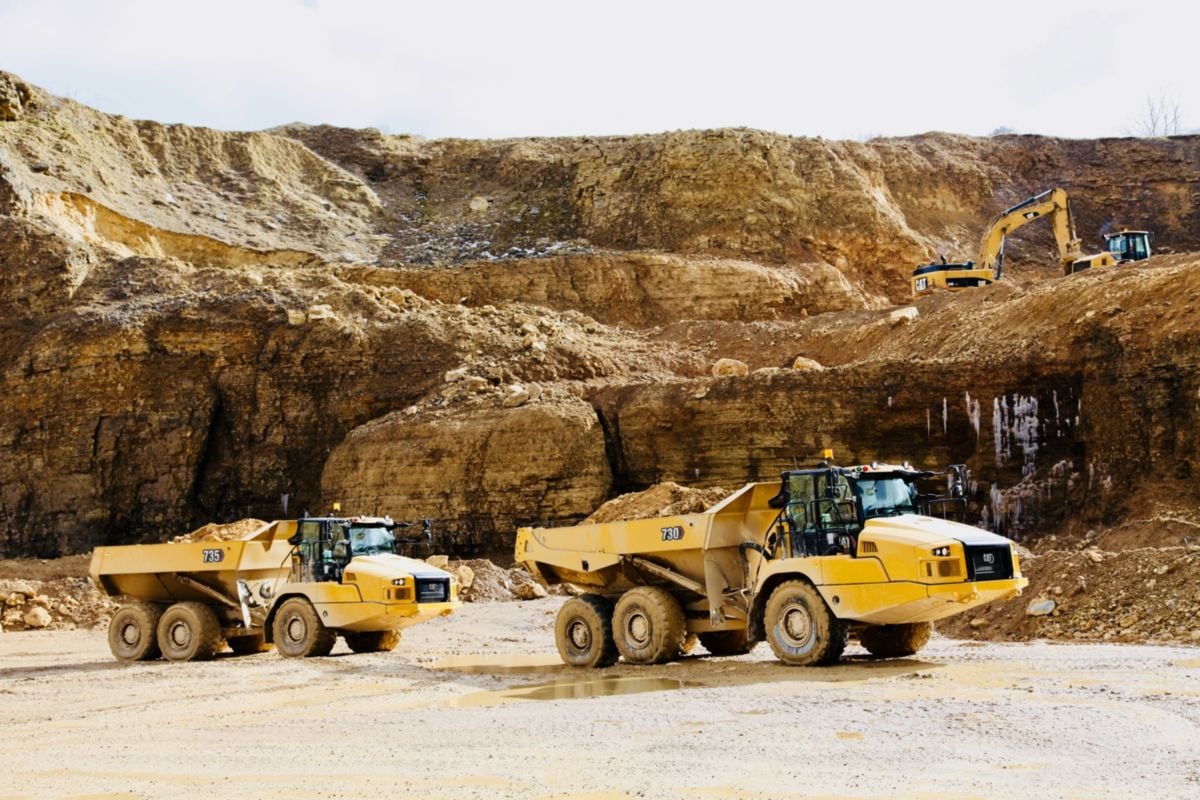

Cat 735 Articulated Haul Truck

COMFORT EN BEDIENING VOOR MACHINIST

COMFORT EN BEDIENING VOOR MACHINIST
  • De ruime cabine biedt comfort gedurende de gehele dienst en is 7dB stiller dan het vorige model.
  • De unieke gecombineerde hef-/transmissiehendel is intuïtief en verbetert de cyclustijden met minder bedieningsbewegingen.
  • De trainers-/passagiersstoel is volledig gestoffeerd met rugleuning en een brede oprolbare veiligheidsgordel voor een veilige, comfortabele rit.
  • De nieuwe grote opbergruimte wordt verwarmd/gekoeld door het HVAC-systeem.
  • De luchtgeveerde stoel biedt meer comfort en kan in meerdere standen worden versteld. De demping voor en achter vermindert trillingen en schokken aanzienlijk. Elke machinist vindt een aanpassing waarmee hij/zij gedurende de gehele dienst comfortabel kan werken.
  • Het standaardkoel-/verwarmingssysteem biedt comfort in alle omstandigheden.
  • Er is een optionele vierpuntsveiligheidsgordel verkrijgbaar waarmee de machinist beter en comfortabeler kan blijven zitten op ruig terrein.
  • In het geïntegreerde rondlopende instrumentenpaneel zijn alle meters goed zichtbaar en bevinden alle bedieningselementen zich binnen handbereik. Het voelt aan als een auto maar met de industriële kracht die u van Caterpillar verwacht.
  • Op de kleurendisplay kunnen prestatie- en conditiepagina's worden weergegeven en beelden van de videofeed van de achteruitrijcamera en het ladinggewicht van de machine (indien uitgerust).
  • Met het optionele met Bluetooth™-entertainmentsysteem kan de machinist hands-free telefoongesprekken voeren.

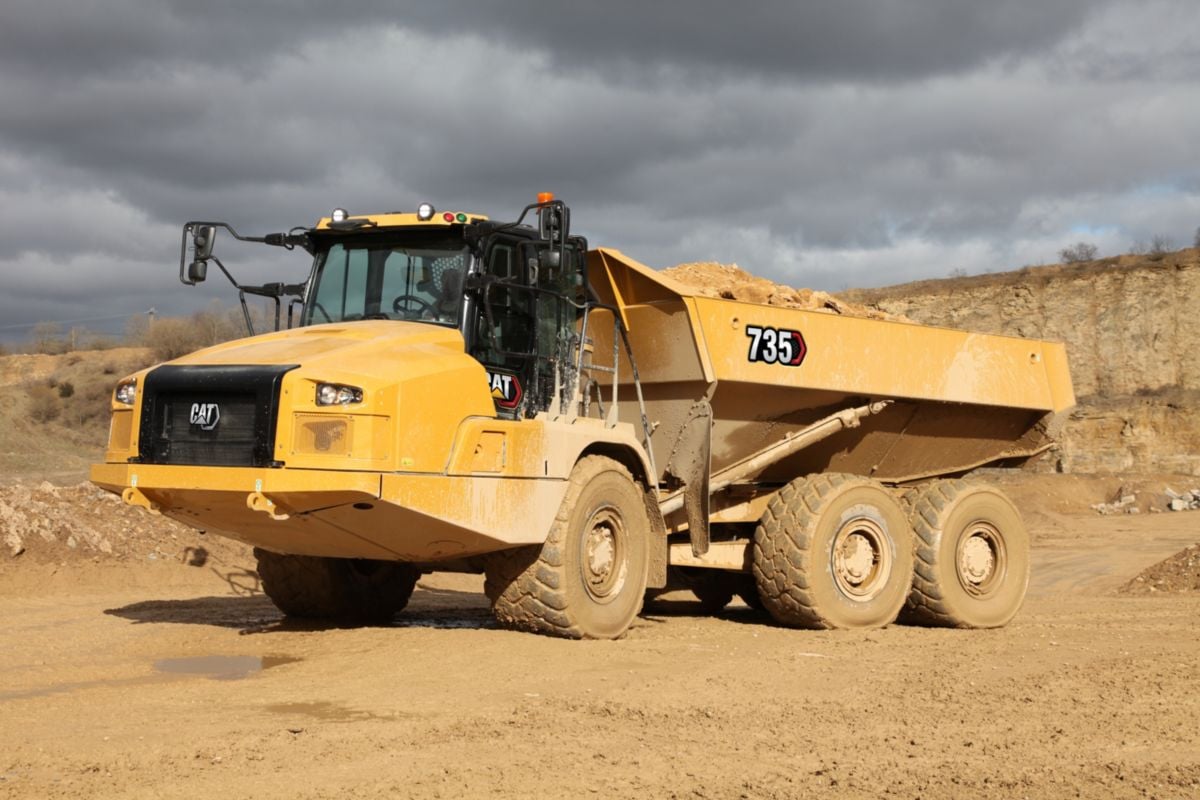

Cat 735 Articulated Haul Truck

GEBOUWD OM PRESTATIES TE LEVEREN

GEBOUWD OM PRESTATIES TE LEVEREN
  • De demping van het voorste kokerprofiel is stijf om koppellasten aan te kunnen. Het chassisontwerp vermindert de spanning in de trekinrichting en optimaliseert de ophangingsgeometrie.
  • Het chassis achter is voorzien van een dubbele kokerconstructie waardoor spanningspunten tot een minimum worden beperkt en de levensduur wordt verlengd.
  • De voorasophanging zorgt voor uitstekend rijcomfort dankzij een pendelend driepuntsontwerp.
  • Het scharnierend/pendelend knikpunt biedt een betere controle tijdens het sturen en zorgt ervoor dat alle wielen op de ruwste terreinen contact met het maaiveld houden.
  • Het laadbakontwerp biedt een groot laadoppervlak voor het leveren van een consistent hoog laadvermogen om de productiviteit te verhogen. De divergerende stroom bij het dumpen van materialen zorgt voor compleet lossen van het materiaal uit de laadbak, waarmee wordt voorkomen dat er materiaal wordt teruggevoerd.
  • De uitgaande verdeelbak verdeelt de aandrijving naar de trekker en de aanhanger voor een optimale tractie. De natte koppeling zorgt voor een lange levensduur.
  • Het remsysteem op alle wielen met twee circuits maakt gebruik van een volledig hydraulisch systeem dat de ingebouwde meervoudige schijfremmen in oliebad activeert. Onafhankelijke circuits voor en achter en accumulatoren bieden een soepele bediening.
  • De parkeerrem op de middenas is hoger geplaatst om deze te beschermen tegen schade. Veerbediend met hydraulische uitschakeling.
735 Three Axle Articulated Truck

TECHNOLOGIE DIE DE KLUS KLAART

TECHNOLOGIE DIE DE KLUS KLAART
  • Met Cat Product Link kunt u draadloos verbinding maken met uw materieel, waardoor u waardevol inzicht krijgt in hoe uw machine of machinepark presteert. Het systeem houdt locatie, bedrijfsuren en brandstofverbruik, productiviteit, stilstandtijd en diagnosecodes bij via de online VisionLink-gebruikersinterface, zodat u tijdige beslissingen kunt nemen op basis van feiten voor maximale efficiëntie, hogere productiviteit en lagere kosten.
  • Met Cat Production Measurement kan het gewicht van de lading in de cabine worden afgelezen voor een optimale efficiëntie en productiviteit op het werkterrein. Machinisten kunnen het real-time gewicht van de lading bekijken op het geïntegreerde display en weten precies wanneer het doel is bereikt, terwijl de op de cabine gemonteerde externe laadvermogenslichten op alle vier de hoeken aangeven wanneer de machinist moet stoppen met laden om het risico van overbelasting te verminderen. Machinisten kunnen de dagelijkse productiviteit bijhouden vanuit de cabine; ze hebben snel toegang tot de ladinggewichten van de truck, aantal ladingen en cycli en de totalen per dag of extern via LINK-technologieën.
  • Cat Detect met Stability Assist waarschuwt de machinist indien de machine tijdens bedrijf een vooraf ingestelde hoek bereikt bij het rijden en kantelen. Als de machine het bekrachtigde hefmechanisme gebruikt, zal de machine stoppen met het heffen van de laadbak en een hoorbare en zichtbare waarschuwing geven. Het systeem bewaakt de hoeken van de trekker, aanhangwagen en helling onafhankelijk van elkaar. Hierdoor wordt de machinist zich beter bewust van de stabiliteit van de machine tijdens bedrijf. Alle gevallen waarin een trekker en/of aanhangwagen omkantelt, worden geregistreerd en gerapporteerd via VisionLink.
Cat 735 Articulated Haul Truck

OMDAT INZETBAARHEID TELT

OMDAT INZETBAARHEID TELT
  • Caterpillar ontwerp- en fabricagetechnieken en de klantenservice zorgen voor de hoogst mogelijke prestaties en inzetbaarheid.
  • Dankzij lange onderhoudsintervallen blijft uw machine langer inzetbaar.
  • Smeerpunten zijn gegroepeerd geplaatst in de omgeving van het knikpunt, om het onderhoud sneller en eenvoudiger te maken.
  • Kruiskoppelingen zijn afgedicht en hoeven nooit te worden gesmeerd voor een lange levensduur.
  • Er is tevens een optioneel tijdbesparend automatisch smeersysteem beschikbaar, dat waarschuwingen over lage smeervetniveaus geeft en storingscodes meldt via Product Link.
  • Het radiateurpakket bevindt zich achter de cabine voor extra bescherming en er wordt Extended Life-koelvloeistof gebruikt voor en langere verversingsinterval.
  • Het elektrisch servicecentrum bevindt zich in de cabine en is voorzien van een voedingsaansluiting, een testaansluiting en een Cat Data Link-connector die de Electronic Technician (ET) kan gebruiken voor een laptop waarop de juiste software is geïnstalleerd.
  • Eenvoudige toegang tot de transmissie, aandrijfassen, hydraulische pompen en de elektrische en hydraulische interfaces dankzij een naar de zijkant kantelbare cabine en een toegangsluik.
  • Er bevinden zich handig geplaatste onderhoudspunten aan de linkerkant van de motor onder de elektrisch bedienbare motorkap.
  • Volledige klantenondersteuning is uw doelstelling als Cat dealer. Van advies bij het kiezen van producten, bedrijfskosten tot bediening en onderhoud, uw dealer staat altijd voor u klaar om u te helpen beslissen wanneer en of u machines het beste kunt vervangen of reviseren.
Cat 735 Articulated Haul Truck

EEN DUURZAMERE TOEKOMST

EEN DUURZAMERE TOEKOMST
  • Caterpillar ontwerpt en produceert met het oog op het milieu.
  • De Cat C13-motor beschikt over de Cat schone-emissiemodule (CEM) en voldoet aan de Tier 4 Final/EU Stage IV-emissienormen. Het systeem kan draaien op ultra-zwavelarme dieselbrandstof (ULSD) of op biodiesel tot B20 gemengd met ULSD.
  • Alle knikgestuurde trucks van Cat zijn ontworpen voor een lange levensduur met machines die kunnen worden voorzien van gereviseerde componenten en de machines zelf kunnen worden gereviseerd, zodat elk onderdeel maximaal wordt gebruikt en er minder afval wordt gegenereerd.
  • De hoeveelheden olie in het hydraulische systeem en het motoroliesysteem zijn verlaagd, waardoor er minder afgewerkte olie moet worden afgevoerd wanneer de olie wordt vervangen.
Cat 735 Articulated Haul Truck

INGEBOUWDE VEILIGHEIDSVOORZIENINGEN

INGEBOUWDE VEILIGHEIDSVOORZIENINGEN
  • Veiligheidsgordelindicator (vierpuntsveiligheidsgordel leverbaar als optie)
  • Machinistdetectie (voorkomt inschakeling van versnelling wanneer de machinist niet op de stoel zit)
  • Extra spiegel voor zicht op voorkant machine
  • Aan de cabine gemonteerde inklapbare groothoekspiegels
  • Verwarmde spiegels (optioneel)
  • Visuele indicator voor laadbak omhoog
  • In de cabine ingebouwde ROPS (Roll Over Protection System) en FOPS (Falling Object Protection System)
  • De elektrohydraulische noodstuurinrichting wordt automatisch geactiveerd bij voorwaartse of achterwaartse versnelling of in stationairstand wanneer er een lage druk wordt gedetecteerd en kan handmatig worden geselecteerd voor hersteldoeleinden.
  • Brede handrails
  • Externe schakelaar om het elektrisch systeem uit te schakelen voor gemakkelijke toegang vanaf de buitenkant van de machine
  • Bevestigingspunt voor brandblusapparaat in de cabine
  • Borgpen voor volledig geheven laadbak
  • Externe schakelaar op maaiveldhoogte om de motor uit te schakelen voor gemakkelijke toegang aan de buitenkant van de machine
  • In de cabine aanwezige noodstopremschakelaar (tertiair)
  • Handgrepen binnen en buiten
  • Zwaailicht met led-knipperlicht (optioneel)
  • Maximumsnelheidsbegrenzer
  • Geschikt voor meerdere camera's
  • Nieuwe toegangsverlichting
  • Achteruitkijkcamerasysteem wordt standaard gemonteerd
  • Achteruitrijverklikker
  • Slipbestendige looppaden – gestanste stalen plaat
  • De parkeerrem is veerbediend en wordt hydraulisch gelost
  • Cat Detect met Stability Assist
Cat 735 Articulated Haul Truck
